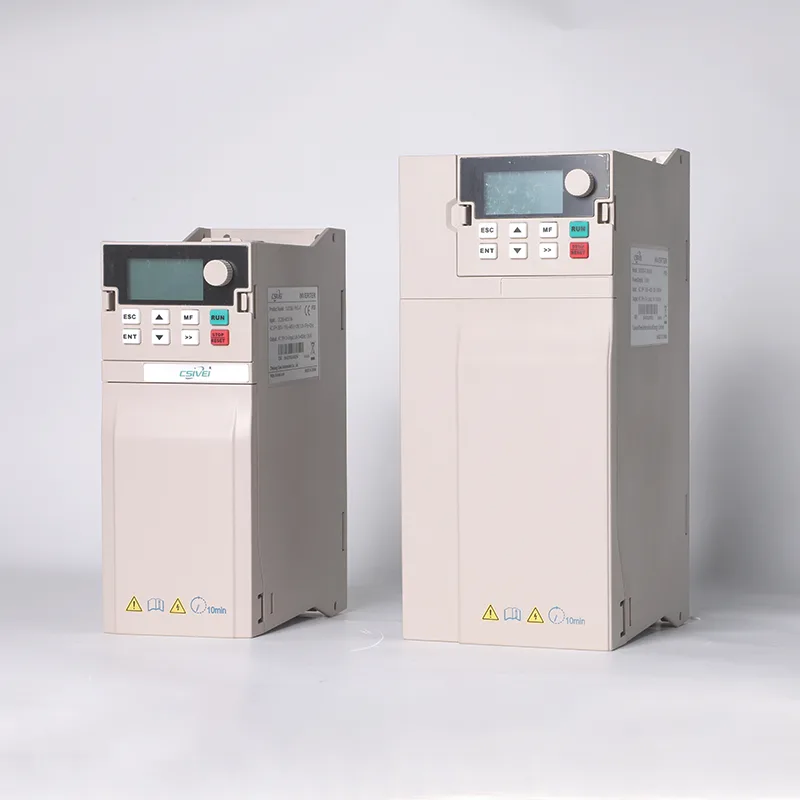

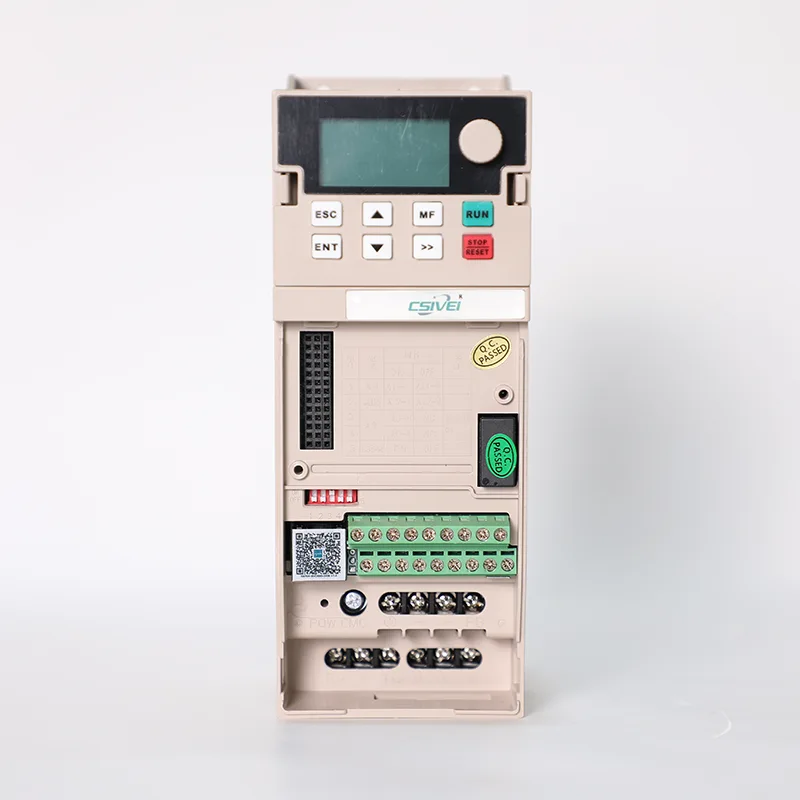

1-Phasen-Eingang, 3-Phasen-Ausgang, 11-kW-Pumpenwechselrichter

Der leistungsstarke 1-Phasen-in-3-Phasen-Aus-Pumpenwechselrichter mit 11 kW der CSIVEI-Fabrik ist eine kompakte, hocheffiziente Lösung für dreiphasige Solarpumpsysteme. Es verfügt über MPPT-Algorithmen mit einer Tracking-Effizienz von bis zu 99 % und ermöglicht so den direkten Anschluss an Solaranlagen ohne Batterien. Der Antrieb unterstützt sowohl V/F- als auch Vektorsteuerung und sorgt so für einen reibungslosen Pumpenanlauf auch bei geringer Einstrahlung. Zu den integrierten Schutzfunktionen gehören Überspannungs-, Unterspannungs-, Überstrom-, Trockenlauf- und Rohrbrucherkennung. Das IP20-Gehäuse ermöglicht die Montage nebeneinander. Ideal für die Bewässerung kleiner landwirtschaftlicher Betriebe, Gartenbrunnen und die Wasserübertragung in abgelegenen Gebieten. CSIVEI bietet zuverlässige Leistung bei einfacher Inbetriebnahme.

Kernparameter und Spezifikationen

Typische Anwendungen

Dieser VFD wurde für die Wasserversorgung ländlicher Gemeinden entwickelt und treibt Pumpen an, die Wasser aus Bohrlöchern, Flüssen oder Stauseen zu erhöhten Speichertanks oder direkten Verteilungsnetzen fördern. Das System arbeitet automatisch: Wenn die Solarenergie ausreicht, füllt die Pumpe den Tank; Wenn der Tank voll ist, wechselt das Laufwerk in den Schlafmodus, wodurch die mechanische Lebensdauer geschont wird. Ideal für Dorfwasserkioske, Schulwassersysteme und die Versorgung von Gesundheitskliniken. Der integrierte PID sorgt für einen konstanten Druck in Hochbehältern, während der MPPT-Algorithmus auch an bewölkten Tagen die maximale Leistung aus den Solarmodulen zieht. Diese Lösung stellt sauberes, kostengünstiges Wasser für Trink- und Sanitärzwecke bereit, ohne auf Diesel oder das Stromnetz angewiesen zu sein.

Intelligenter Pumpenschutz und Trockenlaufschutz

Der Schutz der Pumpe vor Schäden ist in Solarwassersystemen von entscheidender Bedeutung. Der CSIVEI 1 Phase In 3 Phase Out 11 kW Pumpenwechselrichter umfasst eine umfassende Suite pumpenspezifischer Schutzfunktionen:

●  Trockenlaufschutz – überwacht Strom, Leistung oder optionalen Durchflusssensor; Stoppt die Pumpe, wenn die Wasserquelle erschöpft ist, und versucht es nach einem einstellbaren Intervall automatisch erneut.

●  Rohrbruch-/Niedrigdurchflusserkennung – erkennt einen plötzlichen Stromabfall, der auf einen Rohrbruch oder ein Leck hinweist, und schaltet sich ab, um Überschwemmungen zu verhindern.

●  Überstrom- und Überlastschutz – verhindert eine Überhitzung der Pumpe aufgrund von Sand, Ablagerungen oder Lagerschäden.

●  Unterspannungs- und Überspannungsabschaltung – schützt den Antrieb und den Motor vor instabilem Solareingang.

●  Anti-Reverse-Bewässerung – wenn die Pumpe stoppt, kann ein Rückschlagventil gesteuert werden, um einen Wasserrückfluss zu verhindern, der den Motor rückwärts dreht.

Diese Schutzmaßnahmen verlängern die Lebensdauer der Pumpe, reduzieren Wartungsbesuche und sorgen für eine zuverlässige Wasserversorgung in abgelegenen Solaranlagen.

FAQ

F1: Verfügt dieses Laufwerk über integriertes WLAN oder Mobilfunk zur Fernüberwachung?

A: Das Laufwerk verfügt über einen RS485-Modbus-RTU-Anschluss. Um die drahtlose Überwachung zu ermöglichen, fügen Sie ein externes Gateway (z. B. CSIVEI CloudBox) hinzu, das eine Verbindung über WLAN, Ethernet oder 4G herstellt. Das Gateway lädt Daten in die CSIVEI Cloud oder auf Plattformen von Drittanbietern hoch.

F2: Kann ich die Pumpe ohne Batterien direkt über Solarmodule betreiben?

A: Ja. Der CSIVEI 1 Phase In 3 Phase Out 11 kW Pumpenwechselrichter ist für den direkten Solar-zu-Pumpen-Betrieb konzipiert. Es verwendet MPPT, um den variablen Gleichstrom von den Panels in einen stabilen Wechselstrom für die Pumpe umzuwandeln. Der Antrieb startet automatisch, wenn die Solarleistung den Schwellenwert der Pumpe überschreitet, und stoppt, wenn nicht mehr ausreichend, um den Motor zu schützen.

F3: Benötige ich einen DC-Trennschalter zwischen den Panels und dem Antrieb?

A: Ja, aus Sicherheitsgründen und zur Einhaltung der Vorschriften ist ein DC-Leistungsschalter oder ein abgesicherter Trennschalter zwingend erforderlich. CSIVEI empfiehlt einen 2-poligen DC-Leistungsschalter mit einer Größe von 1,25x dem maximalen DC-Strom.

F4: Wie stelle ich den Konstantdruckmodus ein?

A: Schließen Sie einen 4-20-mA-Drucktransmitter an den Analogeingang AI1 an. Parameter P.00 = 1 (PID-Modus) einstellen. Stellen Sie dann den Zieldruck in S.77 (technische Einheiten) ein. Der Antrieb passt die Pumpengeschwindigkeit an, um diesen Druck unabhängig von der Sonneneinstrahlung aufrechtzuerhalten.

F5: Wie hoch ist die erwartete Lebensdauer dieses Solar-VFD?

A: Bei ordnungsgemäßer Installation (sauber, trocken, innerhalb der Temperaturgrenzen) hält das Laufwerk normalerweise 10–15 Jahre. Elektrolytkondensatoren altern in heißen Umgebungen schneller – eine Umgebungstemperatur unter 40 °C verlängert die Lebensdauer. Der Kühlventilator muss möglicherweise alle 5–7 Jahre ausgetauscht werden.

Das System läuft seit drei Jahren fehlerfrei und hat die Gesundheit und die Wirtschaftstätigkeit der Gemeinschaft verändert.
