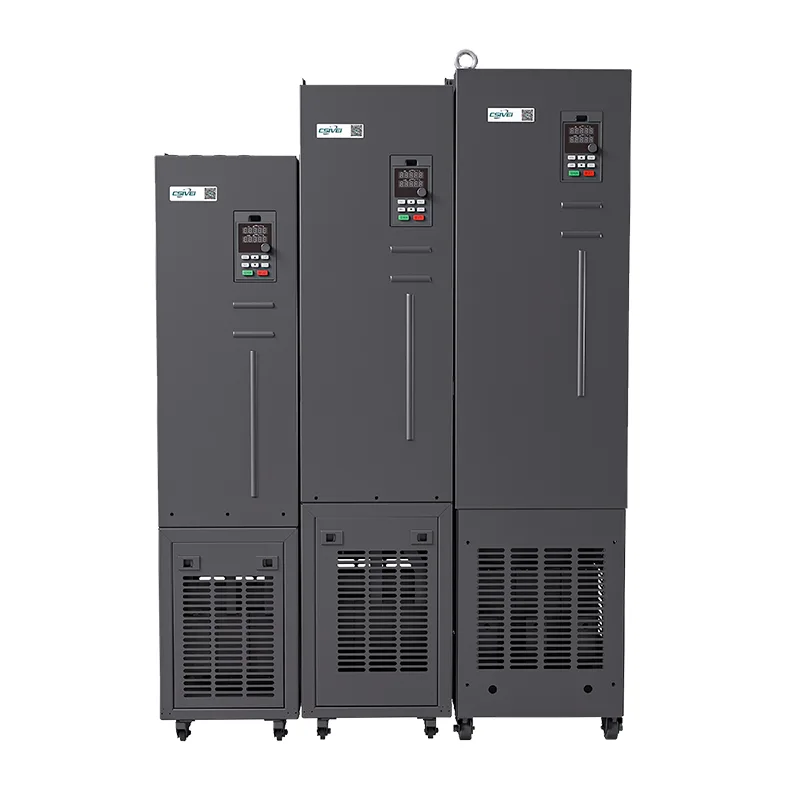

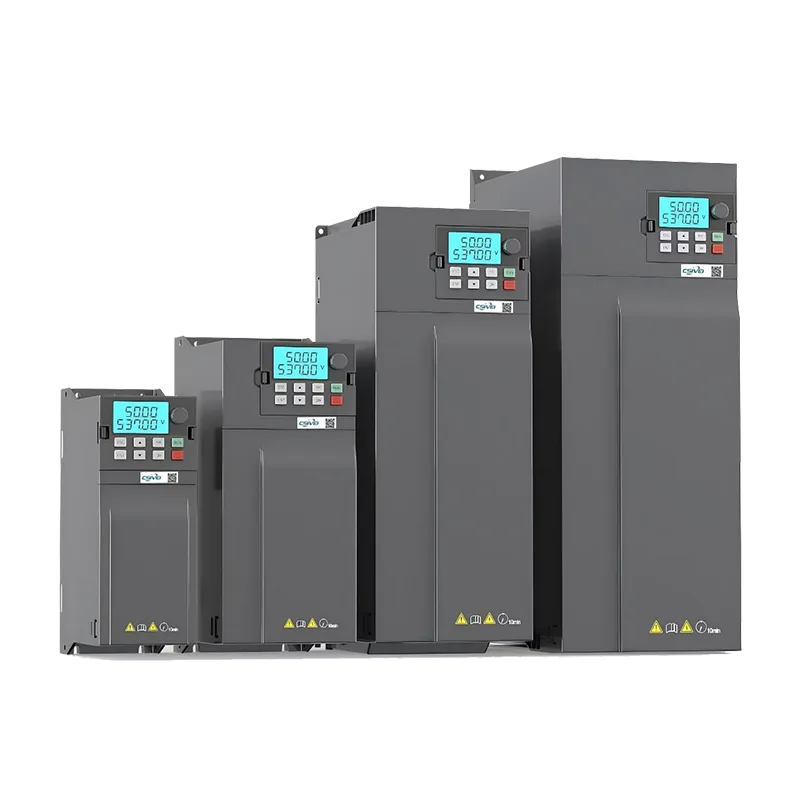

Hochleistungs-VFD mit 3-Phasen-Wechselstromantrieb

Kaufen Sie Hochleistungs-3-Phasen-Frequenzumrichter im Csivei-Werk in China. Es ist für schwere Industrieanwendungen konzipiert und eignet sich für große Ventilatoren, Kreiselpumpen, Kompressoren und Förderbänder in Produktionslinien. Es liefert ein außergewöhnliches Drehmoment und Stabilität im Dauerbetrieb. Dieser Antrieb basiert auf einer fortschrittlichen Vektorregelung mit geschlossenem Regelkreis und unterstützt ein hohes Anlaufdrehmoment, integrierte SPS-Funktionalität, mehrere Kommunikationsprotokolle (Modbus, Profibus optional) und ein intuitives LCD-Tastenfeld für Echtzeitüberwachung. Das IP20-Gehäuse mit optionalem IP40-Filter gewährleistet Zuverlässigkeit in anspruchsvollen Umgebungen.

Was ist der leistungsstarke 3-Phasen-Frequenzumrichter und warum ist er wichtig?

Im Kern regelt ein Frequenzumrichter die Motordrehzahl und das Drehmoment, indem er die Frequenz und Spannung der zugeführten Energie anpasst. Aber unser CSIVEI VFD geht weit über die grundlegende Geschwindigkeitsregelung hinaus.

Es ermöglicht einen sanften Start zur Reduzierung der mechanischen Belastung, eine dynamische Drehmomentreaktion bei schweren Lasten und eine Energieoptimierung in Echtzeit, die den Stromverbrauch direkt senkt. Für Vorgänge, die eine präzise Synchronisierung erfordern – wie z. B. Mehrabschnittsförderer, Dosiersysteme oder druckgesteuerte Pumpen – bietet dieser Antrieb die Genauigkeit und Wiederholbarkeit, die Ihr Prozess erfordert.

Kurz gesagt: Es verwandelt einen Motor mit fester Drehzahl in einen flexiblen, intelligenten Aktuator, der sich in Echtzeit an Ihre Produktionsanforderungen anpasst.

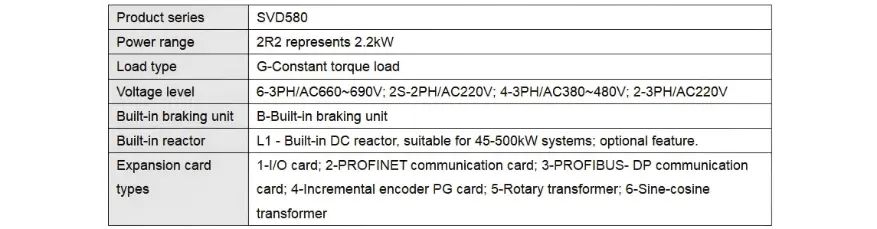

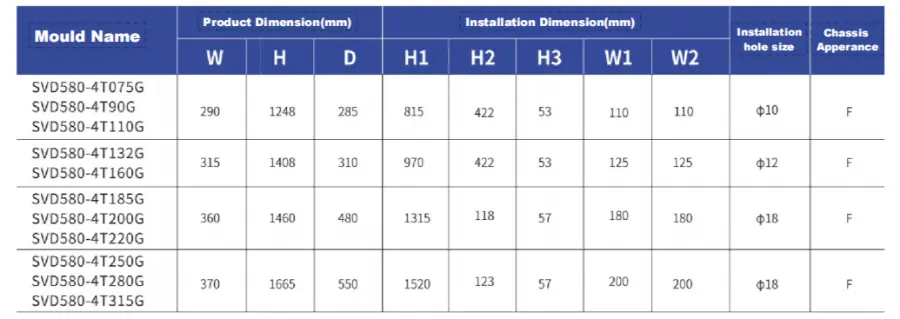

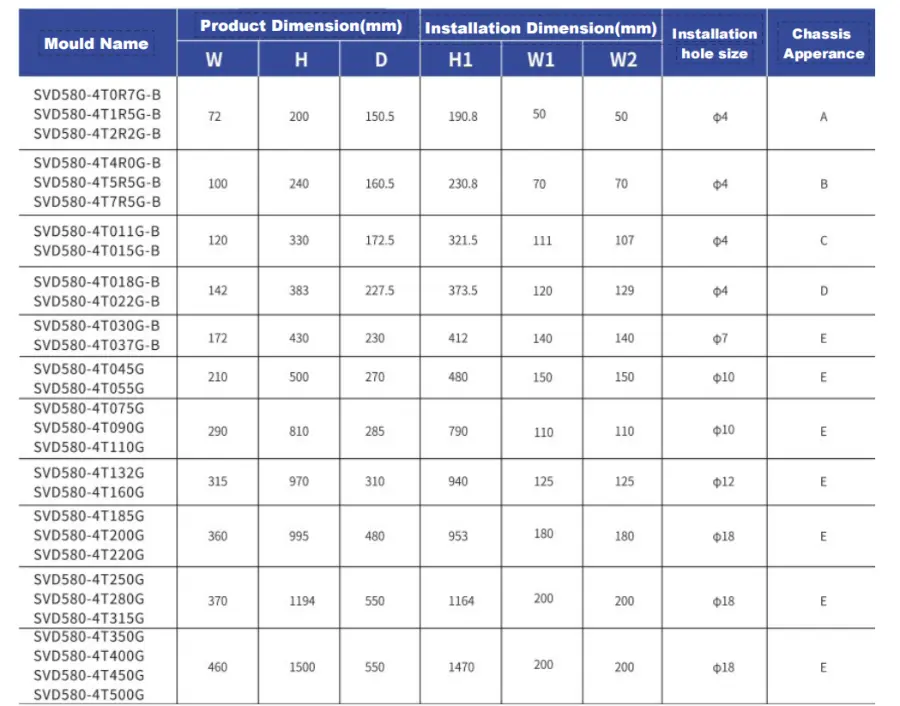

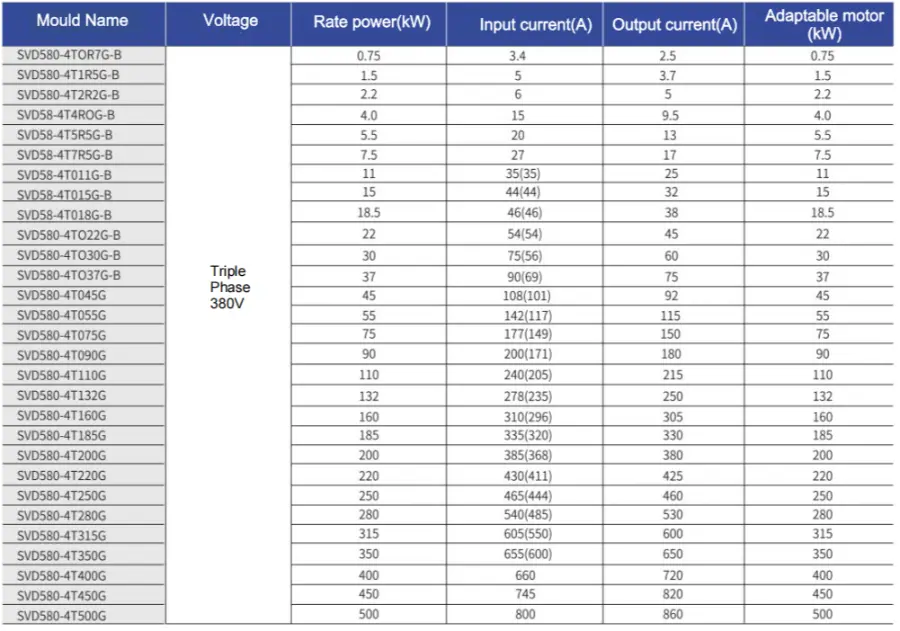

Kernparameter und Spezifikationen

Hauptvorteile

1. Außergewöhnliches Niederfrequenzdrehmoment

Der leistungsstarke 3-Phasen-AC-Antrieb VFD liefert 150 % Nenndrehmoment bei 0,5 Hz im sensorlosen Vektorsteuerungsmodus (SVC). Dies bedeutet einen zuverlässigen Start und einen stabilen Betrieb auch bei hohen Anfangslasten – wie Brechern, Schlammpumpen oder Ventilatoren mit hoher Trägheit –, bei denen herkömmliche Antriebe häufig ausfallen oder ausfallen.

2. Eingebaute Drehmomentbegrenzung („Bagger“-Funktion)

Im Gegensatz zu Standard-VFDs, die einfach bei Überstrom auslösen, verfügt unser Antrieb über eine intelligente Drehmomentbegrenzungsfunktion. Bei abrupten Lastwechseln begrenzt es automatisch das Drehmoment und verhindert so mechanische Stöße und unerwartete Ausfallzeiten. Diese Funktion ist besonders wertvoll für Anwendungen mit schwankenden Lasten, wie z. B. Mischer, Extruder und Hebezeuge.

3. Automatische Spannungsregelung (AVR)

Wenn die Netzspannung schwankt – was in Industriegebieten häufig vorkommt – sorgt die AVR-Funktion für eine stabile Ausgangsspannung des Motors. Dies schützt Ihre Wicklungen, sorgt für ein konstantes Drehmoment und verhindert störende Unterspannungsauslösungen.

4. Flexible Steuermodi

Wählen Sie zwischen der SVC-Vektorsteuerung mit offenem Regelkreis für eine leistungsstarke dynamische Reaktion oder der V/F-Steuerung für einfachere Lüfter-/Pumpenanwendungen. Der Antrieb unterstützt auch die V/F-Trennung und ermöglicht so die unabhängige Anpassung von Spannung und Frequenz für spezielle Motorkonfigurationen.

5. Integrierte SPS- und PID-Funktionalität

Die integrierte programmierbare Logikfunktion erledigt einfache Automatisierungsaufgaben, ohne dass eine externe SPS erforderlich ist. Der integrierte PID-Regler ermöglicht eine Prozesssteuerung im geschlossenen Regelkreis – beispielsweise die Aufrechterhaltung eines konstanten Drucks in einem Wasserversorgungssystem oder einer stabilen Temperatur in einem Kühler – mithilfe von Standard-Feedback-Sensoren.

Typische Anwendungen

Der hochleistungsfähige 3-Phasen-AC-Antrieb VFD von CSIVEI wurde für schwere Industrieanwendungen entwickelt, die ein hohes Anlaufdrehmoment und Dauerbetrieb erfordern:

Große Pumpen – Bewässerungspumpen, Entwässerungspumpen, Hauptwasserversorgungspumpen

Radialkompressoren – Industrieluftkompressoren, Kühlsysteme

HVAC-Kühler – Schraubenkühler, Zentrifugalkühler, große Luftbehandlungsgeräte

Bergbauausrüstung – Schlammpumpen, Ventilatoren, Brecher

Metallbearbeitungsmaschinen – Drehmaschinen, Fräsmaschinen, Pressen

Mit fortschrittlicher Vektorsteuerung und mehreren Kommunikationsoptionen lässt es sich nahtlos in automatisierte Produktionslinien integrieren.

FAQs

Benötige ich einen externen Bremswiderstand?

Es kommt darauf an. Wenn Sie eine schnelle Verzögerung benötigen oder die Last eine hohe Trägheit aufweist – wie Zentrifugen, Kräne, Hebezeuge oder Wickler – dann brauchen Sie eine. Bei Antrieben mit interner Bremseinheit übernimmt der Widerstand die Rückgewinnungsenergie, um Überspannungsfehler zu vermeiden und die Stoppzeiten zu verkürzen. Bei Lüftern und Pumpen mit langsamerer Verzögerung können Sie dies normalerweise überspringen.

Welche Kommunikationsprotokolle werden unterstützt?

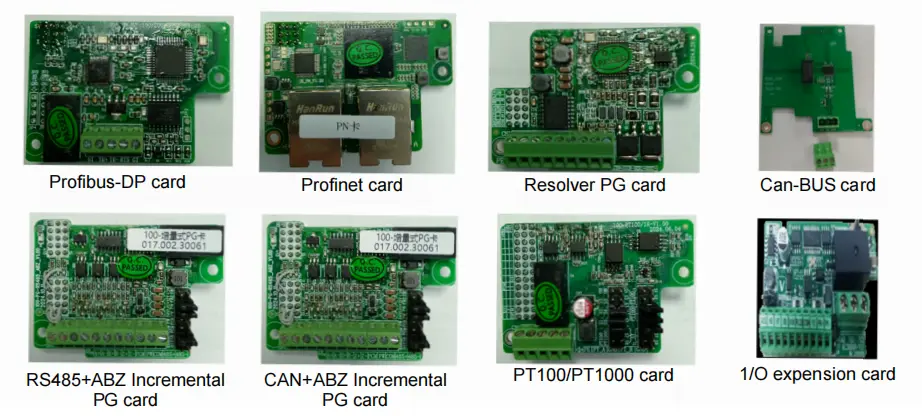

Alle CSIVEI-Antriebe sind standardmäßig mit Modbus RTU über RS485 ausgestattet. Für Profibus DP, Profinet, Ethernet/IP, CANopen und DeviceNet stehen optionale Module zur Verfügung. Diese ermöglichen die Integration in die wichtigsten SPS- und SCADA-Systeme zur Fernüberwachung, Parameteränderung und zentralen Steuerung.

Welche Schutzvorrichtungen sind in das Laufwerk integriert?

CSIVEI-Antriebe verfügen über eine Reihe solider Schutzfunktionen: Überspannung, Unterspannung, Überstrom, Kurzschluss, Übertemperatur (Kühlkörper), Phasenausfall am Eingang oder Ausgang und Motorüberlastung (elektronische thermische Überlastung, I²t). Diese sorgen für einen zuverlässigen Betrieb und verlängern die Lebensdauer der Geräte.

Wie spart der VFD Energie?

Bei Lasten mit variablem Drehmoment wie Lüftern und Pumpen folgt die Leistung den Affinitätsgesetzen – sie ist proportional zur dritten Potenz der Geschwindigkeit. Eine Verringerung der Geschwindigkeit um 20 % senkt den Energieverbrauch um etwa 50 %. Die automatische Energieoptimierungsfunktion (AEO) reduziert die Spannung, um sie an die tatsächliche Last anzupassen, und sorgt so für zusätzliche Einsparungen. Der Ruhemodus schaltet den Motor auch in Zeiten geringer Nachfrage ab und verhindert so die Leistungsaufnahme im Leerlauf.

Was ist die typische Lebensdauer eines VFD und wie pflege ich ihn?

Bei ordnungsgemäßer Installation und ordnungsgemäßen Bedingungen kann ein VFD 10–15 Jahre halten. Wichtigste Wartung: Halten Sie das Gehäuse sauber – Staubansammlungen beeinträchtigen die Kühlleistung; Überprüfen Sie die Kühlventilatoren (halten normalerweise 3–7 Jahre; ersetzen Sie sie, wenn sie laut sind oder ausfallen); Überprüfen Sie die DC-Bus-Kondensatoren – sie altern mit der Zeit und der Temperatur. Wenn das Laufwerk länger als zwei Jahre gelagert wurde, ersetzen Sie die Kondensatoren vor dem Einschalten. Umgebungstemperatur überwachen; Sichern Sie gelegentlich Parameter auf der Tastatur oder einem externen Speicher. Eine schnelle Inspektion alle 6–12 Monate hilft, Überraschungen zu vermeiden.

Kundenfallstudie

In einem Lebensmittelverarbeitungsbetrieb kam es immer wieder zu Produktansammlungen und Lücken auf mehreren Förderbandabschnitten. Manuelle Geschwindigkeitsanpassungen waren ineffizient und führten zu häufigen Unterbrechungen der Linie.

Unsere Lösung– Drei leistungsstarke 3-Phasen-AC-Antriebs-VFDs von CSIVEI wurden auf wichtigen Förderabschnitten installiert und über Modbus mit der zentralen SPS zur koordinierten Geschwindigkeitssteuerung verbunden.

Erzielte Ergebnisse:

Fördergeschwindigkeiten werden automatisch mit den Produktionsraten in Echtzeit synchronisiert

Ausfallzeiten um 25 % reduziert

Verkürzung der Produktwechselzeit von 30 Minuten auf 10 Minuten

Anschließend wurde die Lösung auf sechs weitere Produktionslinien ausgeweitet

Dieser Fall zeigt, wie unser VFD messbare betriebliche Verbesserungen liefert, nicht nur theoretische Vorteile.

●  Die Lösung wurde auf sechs zusätzliche Produktionslinien erweitert.
