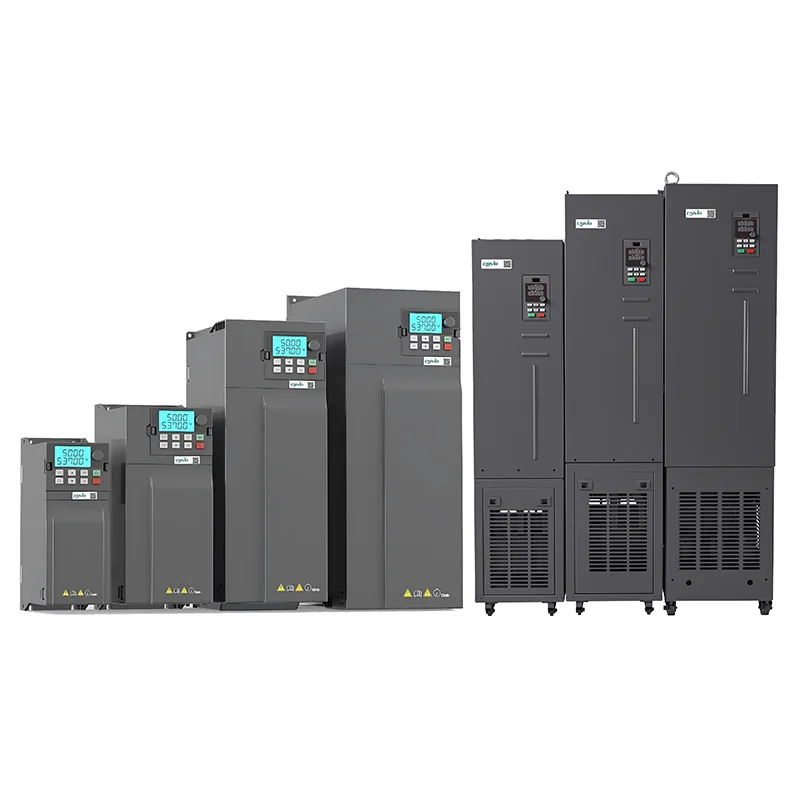

7,5 kW Dreiphasen-Wechselstrom-Antriebspumpe

Die CSIVEI 7,5 kW Dreiphasen-Wechselstrom-Antriebspumpe ist ein Hochleistungsantrieb, der für schwere Industrieanwendungen entwickelt wurde. Es eignet sich für große Lüfter, Kreiselpumpen, Kompressoren und Förderbänder in Produktionslinien und liefert ein außergewöhnliches Drehmoment und Stabilität im Dauerbetrieb. Dieser Antrieb basiert auf einer fortschrittlichen Vektorregelung mit geschlossenem Regelkreis und unterstützt ein hohes Anlaufdrehmoment, integrierte SPS-Funktionalität, mehrere Kommunikationsprotokolle (Modbus, Profibus optional) und ein intuitives LCD-Tastenfeld für Echtzeitüberwachung. Das IP20-Gehäuse mit optionalem IP40-Filter gewährleistet Zuverlässigkeit in anspruchsvollen Umgebungen. Der auf Energieeffizienz und Betriebspräzision ausgelegte CSIVEI 11–15 kW VFD ist die ideale Wahl für geschäftskritische Motorsteuerung in Industrieanlagen.

Kernparameter und Spezifikationen

Typische Anwendungen

Die CSIVEI 7,5 kW Dreiphasen-Wechselstrom-Antriebspumpe wurde für schwere Industrieanwendungen entwickelt, die ein hohes Anlaufdrehmoment und Dauerbetrieb erfordern:

●  Große Pumpen – Bewässerungspumpen, Entwässerungspumpen, Hauptwasserversorgungspumpen

●  Radialkompressoren – industrielle Luftkompressoren, Kühlsysteme

● HVAC-Kältemaschinen – Schraubenkühler, Zentrifugalkühler, große Luftbehandlungsgeräte

●  Bergbauausrüstung – Schlammpumpen, Lüftungsventilatoren, Brecher

●  Metallbearbeitungsmaschinen – Drehmaschinen, Fräsmaschinen, Pressen

Mit fortschrittlicher Vektorsteuerung und mehreren Kommunikationsoptionen lässt es sich nahtlos in automatisierte Produktionslinien integrieren.

Nahtlose Kommunikation und Integration

Die CSIVEI VFD-Serie wurde für die moderne Industrieautomation entwickelt und bietet flexible Kommunikationsoptionen zur mühelosen Integration in SPS-basierte Steuerungssysteme.

Eingebauter Modbus RTU – Standard bei allen Modellen, ermöglicht eine einfache Verbindung mit HMIs, SPS und SCADA-Systemen über RS485. Zur zentralen Überwachung und Steuerung können bis zu 247 Antriebe über einen einzigen Bus vernetzt werden.

Optionale Feldbusmodule – Erweitern Sie die Kommunikationsmöglichkeiten mit optionalen Modulen für Profibus DP, Profinet, Ethernet/IP, CANopen und DeviceNet und stellen Sie so die Kompatibilität mit den wichtigsten Automatisierungsplattformen sicher.

Analoge und digitale E/A – Konfigurierbare Eingänge (0–10 V, 4–20 mA) und Relaisausgänge ermöglichen eine flexible Integration mit Sensoren, Controllern und externen Alarmen ohne zusätzliche Hardware.

SPS-Funktionalität – Ausgewählte Modelle verfügen über integrierte programmierbare Logikfunktionen, die eine einfache Logiksteuerung und Verriegelung direkt im Antrieb ermöglichen und so den Bedarf an externen Steuerungen reduzieren.

FAQs

Wie wähle ich den richtigen VFD für meinen Motor aus?

Ein paar Dinge, die Sie beachten sollten:

Motorleistung: Der Frequenzumrichter sollte mit der Motorleistung übereinstimmen oder etwas größer sein.

Eingangsspannung – einphasig 230 V oder dreiphasig 400 V, stellen Sie sicher, dass sie mit Ihrer Stromversorgung übereinstimmt.

Lasttyp: Lasten mit konstantem Drehmoment wie Förderbänder oder Extruder benötigen normalerweise einen Frequenzumrichter, der auf 100–120 % der Motorleistung ausgelegt ist. Lasten mit variablem Drehmoment wie Lüfter und Pumpen können häufig einen auf die Motorleistung abgestimmten Frequenzumrichter verwenden, wodurch Sie Energie sparen.

Umgebung: Wählen Sie für staubige, feuchte oder Außenbereiche eine höhere IP-Schutzart (IP40, IP54, IP66) oder stellen Sie das Laufwerk in ein geschütztes Gehäuse.

Kommunikation – wenn Sie mit einer SPS oder SCADA kommunizieren müssen, prüfen Sie, ob der Antrieb Ihr Protokoll unterstützt (Modbus RTU ist Standard; Profibus, Ethernet/IP usw. sind optional).

CSIVEI verfügt außerdem über ein Größenbestimmungstool und technischen Support, wenn Sie eine zweite Meinung wünschen.

Welche Kommunikationsprotokolle werden unterstützt?

Alle CSIVEI-Antriebe sind standardmäßig mit Modbus RTU über RS485 ausgestattet. Für Profibus DP, Profinet, Ethernet/IP, CANopen und DeviceNet stehen optionale Module zur Verfügung. Diese ermöglichen die Integration in die wichtigsten SPS- und SCADA-Systeme zur Fernüberwachung, Parameteränderung und zentralen Steuerung.

Welche Schutzvorrichtungen sind in das Laufwerk integriert?

CSIVEI-Antriebe verfügen über eine Reihe solider Schutzfunktionen: Überspannung, Unterspannung, Überstrom, Kurzschluss, Übertemperatur (Kühlkörper), Phasenausfall am Eingang oder Ausgang und Motorüberlastung (elektronische thermische Überlastung, I²t). Diese sorgen für einen zuverlässigen Betrieb und verlängern die Lebensdauer der Geräte.

Wie behebe ich häufige Fehler?

Zur schnellen Diagnose zeigt der Antrieb Fehlercodes auf der Tastatur an:

●  OC (Überstrom) – auf Kurzschlüsse, Motorwicklungsprobleme oder zu kurze Beschleunigungszeit prüfen

● OV (Überspannung) – Überprüfen Sie den Bremswiderstand (falls verwendet) oder die Verzögerungszeit ist zu kurz

●  UV (Unterspannung) – Eingangsleistung und Verkabelung prüfen

●  OH (Übertemperatur) – Überprüfen Sie den Kühlventilator, die Umgebungstemperatur und den Montageabstand

● OL (Überlastung) – Überprüfen Sie die Motorlast, erhöhen Sie die Beschleunigungszeit oder erwägen Sie eine Aufrüstung des Antriebs

●  Das Handbuch enthält eine vollständige Fehlercodetabelle mit detaillierten Schritten. Wenn immer noch etwas nicht stimmt, kann der technische Support von CSIVEI helfen.

Wird der VFD mit einer Garantie und technischem Support geliefert?

Ja. Für unsere Laufwerke gilt standardmäßig eine 18-monatige Garantie ab Herstellungsdatum (oder 12 Monate ab Installation, je nachdem, welcher Zeitpunkt später liegt). Für kritische Anwendungen stehen erweiterte Garantieoptionen zur Verfügung. Weltweiter technischer Support ist per E-Mail, Telefon und Online-Ressourcen verfügbar – Benutzerhandbücher, Anwendungshandbücher und Konfigurationssoftware sind im Lieferumfang enthalten.

Kundenfall

Eine Möbelfabrik benötigte eine präzise Luftstromsteuerung für ihr Staubsammelsystem. Der kontinuierliche Betrieb der Lüfter mit voller Drehzahl war ineffizient und verursachte übermäßigen Lärm.

Lösung: Am Hauptabluftventilator wurde eine dreiphasige AC-Antriebspumpe mit 7,5 kW von CSIVEI installiert, wobei ein Drucksensor den Kanaldruck überwacht, um die Ventilatorgeschwindigkeit zu regulieren.

Ergebnisse:

1. Die Lüftergeschwindigkeit passt sich automatisch an den Staubsammelbedarf an

2.Energieeinsparung von 45 % im Teillastbetrieb

3. Der Geräuschpegel wurde um 12 dB reduziert, wodurch die Arbeitsbedingungen verbessert wurden

4. Reduzierter mechanischer Verschleiß an Lüfterlagern und Riemen

5. Das System erfüllt nun sowohl die Umwelt-Compliance- als auch die betrieblichen Effizienzziele.
