Im Ökosystem der Gummiherstellung stellt die Vulkanisierpresse weit mehr dar als die letzte Formungsstufe – hier bestimmt die molekulare Vernetzung die endgültige Leistung und den kommerziellen Wert jedes fertigen Teils. Temperatur, Druck und Zeit – die drei Säulen des Vulkanisationsprozesses – müssen mit chirurgischer Präzision aufeinander abgestimmt werden, um konsistente Materialeigenschaften zu erreichen. Doch da Produktionsumgebungen hinsichtlich Qualität, Agilität und Nachhaltigkeit immer anspruchsvoller werden, weisen die herkömmlichen hydraulischen und thermischen Steuerungsarchitekturen herkömmlicher Pressen kritische Mängel auf. Die Integration vonFrequenzumrichter (VFDs)transformiert diese Landschaft grundlegend und verwandelt eine ehemalige Brute-Force-Maschine in ein sensorgesteuertes, dynamisch reagierendes System, das nicht nur Energieeffizienz, sondern auch beispiellose Prozessintelligenz bietet. Im Mittelpunkt dieser Transformation steht das Konzept der intelligenten Aushärtung – ein Paradigma, bei dem sich die Druckmaschine aktiv an Echtzeitbedingungen anpasst, anstatt blind einer voreingestellten Routine zu folgen.

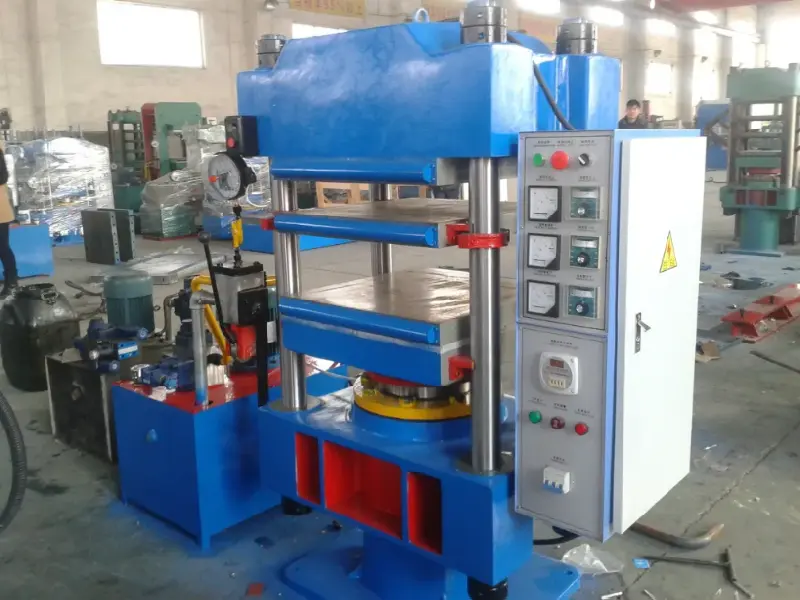

Um die Auswirkungen der VFD-Technologie vollständig zu verstehen, ist es wichtig, die inhärenten Einschränkungen herkömmlicher Pressensteuerungsstrategien zu untersuchen. Ob bei der Reifenvulkanisierung (mit Blasen oder mechanischen Formen) oder in Flachplattenpressen für Gummiplatten, Dichtungen und Sohlen – der grundlegende Betriebszyklus – Schließen, Unterdrucksetzen, Erhitzen und Öffnen – stellt drei anhaltende technische Herausforderungen dar, die herkömmliche Systeme nur schwer bewältigen können:
● Hydraulische Synchronisierung unter Last:Mehrzylinderpressen, insbesondere solche mit großen Aufspannflächen oder mehreren Öffnungen, erfordern eine perfekt koordinierte Bewegung, um eine ungleichmäßige Druckverteilung zu verhindern. Herkömmliche ventilgesteuerte Hydrauliksysteme, die zur Regulierung des Durchflusses auf Drosselung angewiesen sind, leiden unter inhärenten Nichtlinearitäten, die durch Öltemperaturdrift, interne Leckage und Ventilhysterese verursacht werden. Das Ergebnis sind oft falsch ausgerichtete Platten, übermäßige Grate und Restspannungen im ausgehärteten Produkt.
● Starre, zeitbasierte Prozessplanung:Das optimale Vulkanisationsprofil ist selten ein einfaches Halten mit konstantem Druck. Viele Anwendungen erfordern eine abgestufte Drucksequenz – ein höherer Anfangsdruck für den Materialfluss, gefolgt von einem verringerten Haltedruck, um die Spannungsrelaxation zu minimieren. Herkömmliche Timer-basierte oder Relais-Logik-Systeme können sich nicht an Charge-zu-Charge-Schwankungen der Mischungsviskosität, Schwankungen der Umgebungstemperatur oder des thermischen Zustands der Form anpassen, so dass der Prozess eher stationär als reaktionsfähig bleibt. Diese Starrheit steht in direktem Widerspruch zu den Prinzipien der intelligenten Härtung, die Flexibilität und Anpassungsfähigkeit in Echtzeit erfordert.
● Erhebliche Energieverschwendung im gesamten Zyklus:Der vielleicht sichtbarste Nachteil ist die Energieineffizienz. Hydraulikpumpen mit fester Verdrängung laufen unabhängig vom tatsächlichen Bedarf kontinuierlich mit voller Motordrehzahl und wandeln überschüssigen Strom in Niederdruckphasen wie dem Schließen der Form und dem Halten des Drucks in Wärme um. Gleichzeitig führt die Ein-/Aus-Temperaturregelung für elektrisch beheizte Platten zu thermischen Über- und Unterschreitungen, was sowohl den Energieverbrauch als auch die Ungleichmäßigkeit der Aushärtung erhöht.
Beim Einsatz von VFDs in Vulkanisierpressen handelt es sich nicht nur um eine bloße Anpassung der Motorgeschwindigkeit, sondern um eine systematische Neukonstruktion der hydraulischen Antriebseinheit und der Infrastruktur für das Wärmemanagement. Zusammen bilden diese Fortschritte die technische Grundlage für eine wirklich intelligente Aushärtung, bei der die Presse als geschlossenes, selbstregulierendes System arbeitet. Die Vorteile entfalten sich in drei miteinander verbundenen Dimensionen:
Durch den Ersatz der herkömmlichen „Festmotor + Proportionalventil“-Anordnung durch eine VFD-gesteuerte Verstellpumpe oder ein Servopumpensystem wird das Hydraulikaggregat zu einer Erweiterung des Prozessregelkreises:
● Bedarfsgerechter Durchfluss und Druck:Der VFD passt die Motorgeschwindigkeit in Echtzeit an, um in jeder Phase des Zyklus genau den Durchfluss und Druck zu liefern, der erforderlich ist, und eliminiert so Drosselverluste vollständig. In Kombination mit hochauflösenden Druckwandlern und Positionsgebern hält das geschlossene System den eingestellten Druck innerhalb von ±1 bar – ein Maß an Stabilität, das sich direkt in engeren Maßtoleranzen niederschlägt.
● Synchrone Multi-Aktuator-Koordination:In Pressen, die mit speziellen Pumpen für einzelne Zylindergruppen ausgestattet sind, können mehrere VFDs über industrielle Hochgeschwindigkeitsnetzwerke (z. B. CANopen oder EtherCAT) in einer Master-Slave-Konfiguration oder im elektronischen Nockenwellenmodus betrieben werden. Dadurch wird sichergestellt, dass große Platten mit einer Genauigkeit im Mikrometerbereich parallel schließen, eine entscheidende Anforderung für Produkte wie breite Förderbänder oder Reifen mit großem Durchmesser.
Die wirtschaftlichen Argumente für die Einführung von VFD sind überzeugend und haben zwei Facetten:
● Reduzierung der hydraulischen Leistung:Da der Motor nur mit der Geschwindigkeit läuft, die erforderlich ist, um den momentanen Durchfluss-/Druckbedarf zu decken, skaliert der Energieverbrauch mit der tatsächlichen Arbeitslast. Während der Haltephase, wenn nur ein Leckageausgleich erforderlich ist, kann der Motor auf eine Drehzahl nahe Null abbremsen. Felddaten aus Nachrüstprojekten zeigen durchweg hydraulische Energieeinsparungen von 40 % bis 70 % im Vergleich zu herkömmlichen Pumpensystemen mit fester Verdrängung und Drosselsteuerung.
● Optimiertes Wärmemanagement:Bei elektrisch beheizten Platten werden VFDs eingesetzt, um die Geschwindigkeit des Umwälzventilators zu regulieren, anstatt die Ventilatoren ein- und auszuschalten. Der modulierende Luftstrom auf der Grundlage einer kontinuierlichen Temperaturrückführung dämpft die thermische Trägheit und reduziert Temperaturgradienten auf der Plattenoberfläche von ±5 °C auf bis zu ±1,5 °C. Dies verbessert nicht nur die Gleichmäßigkeit der Aushärtung auf der gesamten Formoberfläche, sondern senkt auch den Spitzenstrombedarf und entlastet so die elektrische Infrastruktur der Anlage.
Der vielleicht transformativste Beitrag der VFD-Technologie liegt in ihrer Fähigkeit, anspruchsvolle Prozessalgorithmen auszuführen, die eine intelligente Aushärtung vom Konzept in die Realität umsetzen:
● Dynamisches Druckprofil:Komplexe mehrstufige Druck-Zeit-Sequenzen können direkt in den VFD programmiert oder über die SPS koordiniert werden und ermöglichen sanfte Übergänge zwischen Sollwerten, die den Materialfluss während des Füllens optimieren und interne Hohlräume während der letzten Aushärtungsphase minimieren.

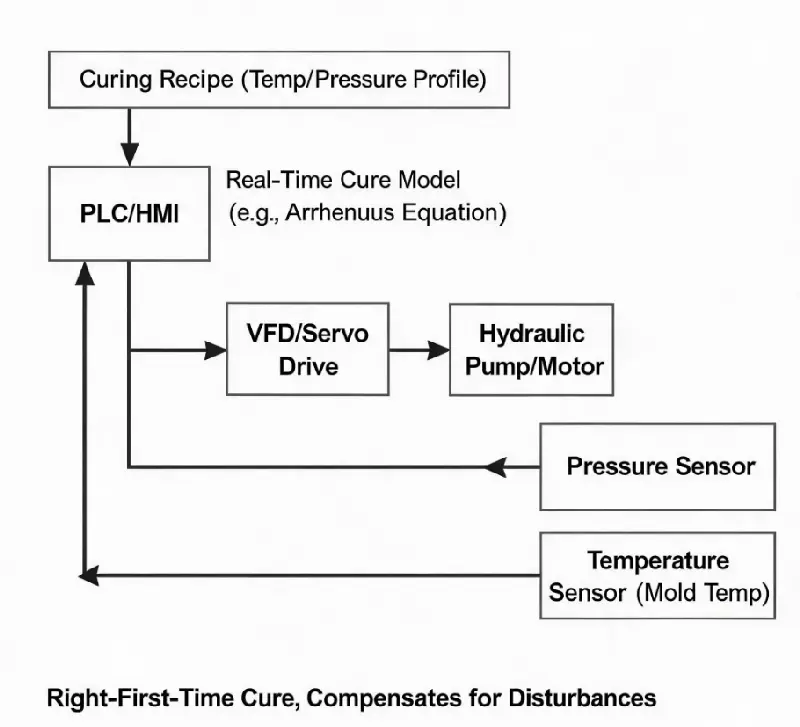

● Integration mit Echtzeit-Härtungsmodellen:Bei Anschluss an ein übergeordnetes Steuerungssystem, das mithilfe kinetischer Modelle (z. B. der Arrhenius-Gleichung basierend auf der tatsächlichen Formtemperatur) die optimale Vulkanisationszeit berechnet, kann der VFD die Phasendauer dynamisch anpassen, um Prozessstörungen auszugleichen – und so eine „richtige“ Aushärtung unabhängig von Schwankungen der Formtemperatur oder des Mischungsverhaltens gewährleisten. Dieses Maß an Reaktionsfähigkeit ist das Markenzeichen intelligenter Kuren und verwandelt die Presse von einem passiven Ausführenden in einen aktiven Entscheidungsträger.
Ein großer Reifenhersteller führte eine umfassende Modernisierung seiner hydraulischen Vulkanisierpressenflotte durch und ersetzte Pumpeneinheiten mit fester Drehzahl durch VFD-gesteuerte Servosysteme. Die Ergebnisse wurden anhand mehrerer KPIs gemessen:
● Energie: Der hydraulische Energieverbrauch sank um über 65 % pro Presse, was zu jährlichen Einsparungen führte, die erheblich zu den Nachhaltigkeitszielen des Unternehmens beitrugen.
● Qualität: Die Genauigkeit der Druckregelung wurde von ±5 bar auf ±0,8 bar verbessert, während die Plattenparallelität durch aktive Synchronisierung verbessert wurde. Diese Vorteile reduzierten die Schwankung der Reifengleichmäßigkeit (Radialkraftschwankung und Seitenkraftschwankung) und verbesserten die Ausbeute an erstklassigen Produkten.
● Produktivität: Schnelleres Schließen und Öffnen der Form, ermöglicht durch die hohe Dynamik des Servosystems, verkürzte den unproduktiven Teil jedes Zyklus und steigerte die Gesamtanlageneffektivität (OEE) um etwa 8 %.
