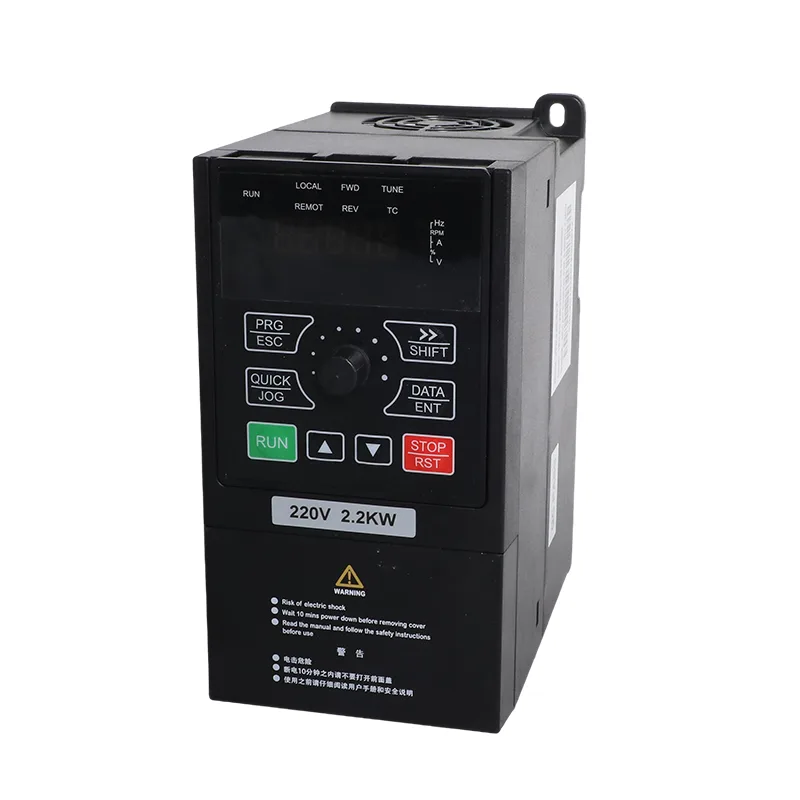

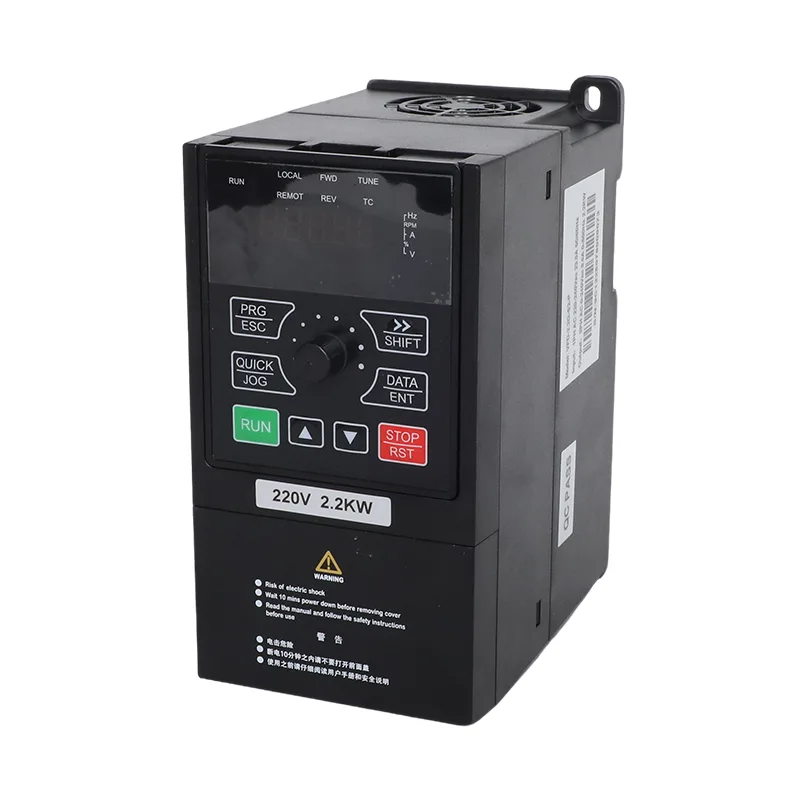

0,75-2,2 kW 3-Phasen-380-V-Solarpumpe und Allzweck-Wechselrichter VFD

Die 0,75-2,2 kW 3-Phasen-380-V-Solarpumpe und der Allzweck-Wechselrichter VFD des Csivei-Werks verfügen über einen Hochspannungs-DC-Eingangsbereich. Der maximale DC-Eingang beträgt 900 VDC, mit einem empfohlenen Leerlaufspannungsbereich von 550–750 VDC und einem MPPT-Bereich von 450–600 VDC. Der einstellbare Startspannungsbereich beträgt 300–900 VDC. Diese Werte bilden die Grundlage für die Auswahl der in der empfohlenen Array-Tabelle angezeigten Panel-Reihe.

Die Baureihe umfasst drei Motorleistungen: 0,75 kW, 1,5 kW und 2,2 kW. Ihre Nennausgangsströme betragen 2,1 A, 3,8 A bzw. 5,1 A. Jedes Modell ist für eine dreiphasige 380-V-Wechselstromversorgung ausgelegt und kann auch mit einer richtig konfigurierten Photovoltaikanlage im Solarpumpenmodus arbeiten. Die Wahl des Betriebsmodus bestimmt, ob der Antrieb zum Solarpumpen oder als Allzweck-Wechselrichter verwendet wird.

Für die aufgeführten Moduloptionen verwendet das empfohlene Array einen Strang aus 18 Modulen mit einer Nennleistung von 250 W (37 ± 1 V) oder einen Strang aus 15 Modulen mit einer Nennleistung von 300 W (45 ± 1 V). Eine höhere PV-Strangspannung kann bei einer bestimmten Leistungsstufe einen niedrigeren Gleichstrom bedeuten, was bei längeren Strecken zur Bewältigung des Kabelstroms und des Spannungsabfalls beitragen kann. Das endgültige String-Design muss die tatsächlichen elektrischen Daten des Moduls verwenden und die maximale Leerlaufspannung des Arrays innerhalb der Antriebsgrenzen halten.

Die drei Modelle teilen sich ein kompaktes Gehäuse mit den Maßen 171 × 86 × 138 mm und einem Gewicht von ca. 1 kg. Eine Montagefläche von 67,3 × 157,5 mm erleichtert den Einbau des Wechselrichters in kleinere Schaltschränke oder Gerätegehäuse. Diese kompakte Form ist nützlich, wenn eine kleine Pumpe oder Maschine eine variable Drehzahlregelung benötigt, aber der Installationsraum begrenzt ist.

Zwei Betriebsmodi auf einem Antrieb

Solarpumpenmodus

Wenn P8-00 auf 1 gesetzt ist, arbeitet der Antrieb im Solarpumpenmodus. MPPT-Tracking passt den Betrieb an die verfügbare Photovoltaikleistung an, während Schwachlichtlogik und pumpenbezogene Schutzfunktionen dabei helfen, sich ändernde Sonnenbedingungen zu bewältigen. Bei der Spezifikation des Systems müssen die Spannung des Array-Strangs, die Motorleistung und die Pumpenanforderungen überprüft werden.

Allzweck-Wechselrichtermodus

Wenn P8-00 auf 0 gesetzt ist, kann die gleiche Hardware für kompatible Drehstrommotoren ohne Solaranlage verwendet werden. Die SVC- oder V/F-Steuerung unterstützt die Motorgeschwindigkeitsregelung, während integriertes PID und RS485 Modbus RTU für geeignete Druck-, Durchfluss- oder Prozesssteuerungsanwendungen verfügbar sind. CSIVEI kann den gewünschten Betriebsmodus vor dem Versand konfigurieren; Eine spätere Modusänderung erfolgt über die entsprechenden Parameter und sollte dem Produkthandbuch folgen.

Spezifikationen

Tabelle A. Modellbewertungen

Tabelle B. Empfohlene Solaranlage

Tabelle C. Allgemeine Spezifikationen (gleich für die gesamte iMaster-Reihe)

Typische Anwendungen

Dieser Leistungsbereich ist für kleinere Drehstrompumpen und motorbetriebene Geräte gedacht, bei denen einstellbare Drehzahl, Solarbetrieb oder beides sinnvoll sind.

Bei Pumpensystemen können einstellbare Beschleunigung und Verzögerung dabei helfen, die Geschwindigkeit zu steuern, mit der sich der Durchfluss aufbaut und verringert. Die richtigen Rampeneinstellungen hängen von der Pumpe, den Rohrleitungen und den hydraulischen Bedingungen ab; Sie sollten bei der Inbetriebnahme ausgewählt werden und nicht allein aufgrund der Motorleistung angenommen werden.

Technische Highlights

900-VDC-Eingang für ein Single-String-Array

Die empfohlenen Array-Konfigurationen verwenden 18 Module mit 250 W oder 15 Module mit 300 W in einem String. Der Wechselrichter unterstützt bis zu 900 VDC, mit einem empfohlenen Voc-Bereich von 550–750 VDC und einem MPPT-Bereich von 450–600 VDC. Überprüfen Sie die tatsächliche Leerlaufspannung des Moduls unter den Temperaturbedingungen vor Ort, bevor Sie den String bestätigen.

Solarpumpen- und Allzweckmodi

Stellen Sie P8-00 auf 1 für den Solarpumpenmodus oder 0 für den Allzweckmodus. Die gleiche Plattform kombiniert MPPT-basiertes Solarpumpen mit SVC/V/F-Motorsteuerung, integriertem PID und Modbus RTU und ermöglicht so den Einsatz geeigneter Pumpen- oder Lichtmaschinenanwendungen.

Schwachlicht- und Pumpenschutzfunktionen

P8-10 bis P8-14 konfigurieren das Stopp- und Neustartverhalten bei schwachem Licht. Bei korrekter Verkabelung und Konfiguration für die Installation können auch Unterlastschutz- und Wasserstandseingänge den Pumpenschutz unterstützen.

Kompakter Rahmen mit integrierter Steuerung

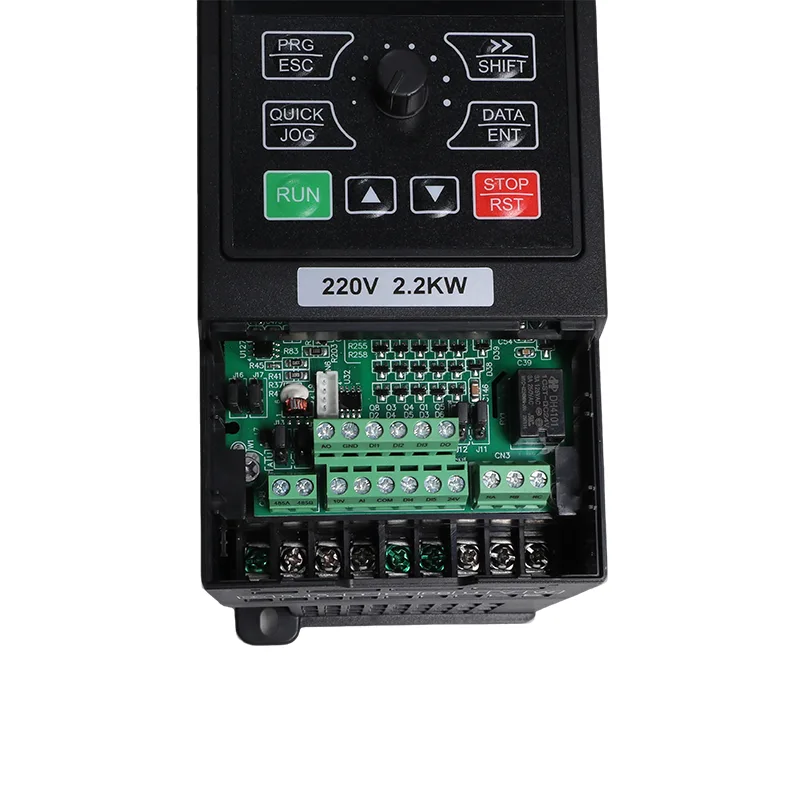

Das 171 × 86 × 138 mm große Chassis wiegt etwa 1 kg. Integrierter PID, fünf digitale Eingänge, analoge E/A und RS485 Modbus RTU bieten lokale Steuerungs- und Integrationsoptionen, ohne dass ein separater PID-Regler für unterstützte Closed-Loop-Anwendungen erforderlich ist.
