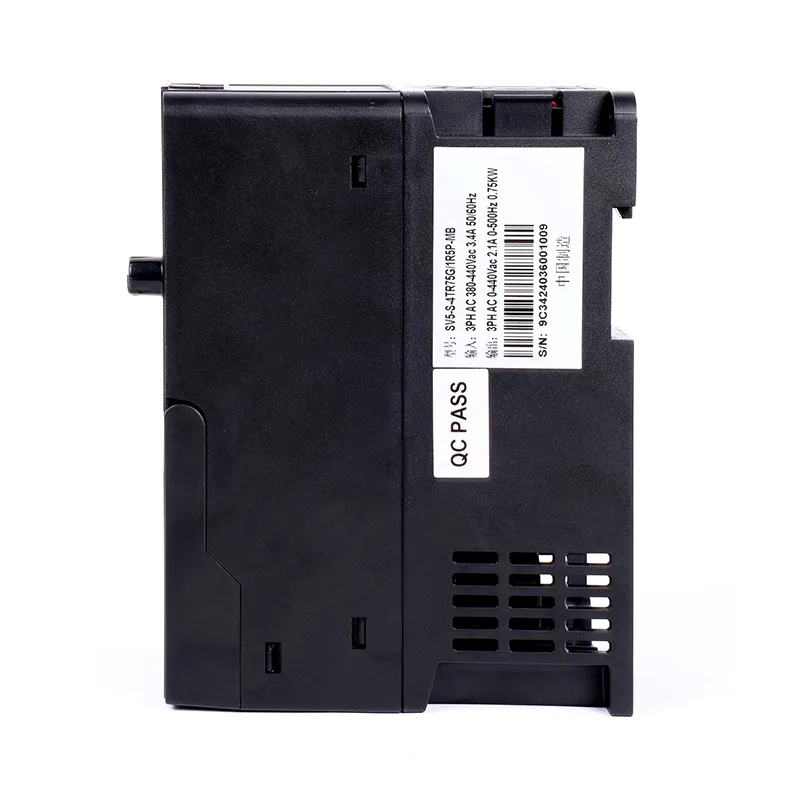

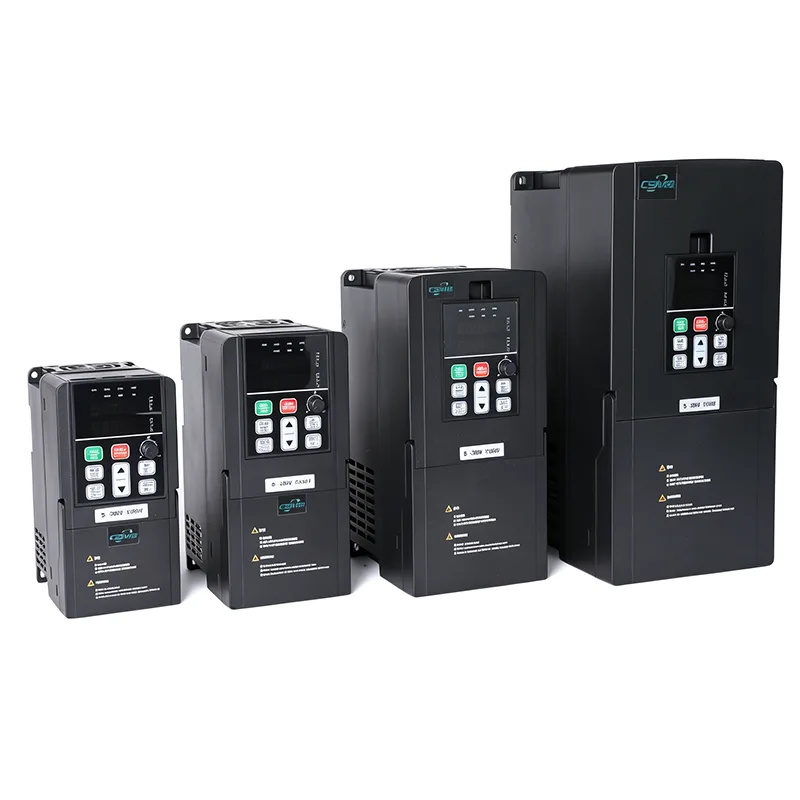

15 PS 11 kW VFD-Frequenzantriebspumpe VFD

Zu den Hauptmerkmalen gehören eine hohe Überlastkapazität, eine integrierte Gleichstromdrossel zur Oberschwingungsminderung, mehrere Kommunikationsschnittstellen und eine konfigurierbare E/A-Erweiterung. Das robuste Gehäuse mit verstärktem Kühlsystem gewährleistet einen zuverlässigen Betrieb in Industrieumgebungen mit hohen Temperaturen.

Durch die Kombination von Energiesparfunktionen mit intelligenten Schutzfunktionen maximiert die CSIVEI 15HP 11 kW VFD-Frequenzantriebspumpe VFD die Systemverfügbarkeit und Betriebseffizienz für Anwendungen mit großer Leistung.

Kernparameter und Spezifikationen

Typische Anwendungen

Die CSIVEI 15HP 11 kW VFD-Frequenzantriebspumpe VFD bietet robuste Leistung für schwere Industrieanlagen, die einen Dauerbetrieb erfordern:

●  Große Pumpen – Hauptwasserversorgungspumpen, industrielle Kühlpumpen

●  Industrieventilatoren – Bergbaubelüftung, Zementwerksventilatoren, Staubabscheider

●  Kompressoren – große Luftkompressoren, Stickstoffkompressoren

●  Mischer – Betonmischer, chemische Reaktoren, Zellstoffmischer

●  Zentrifugen – Zuckerzentrifugen, Ölzentrifugen, Dekanter

Mit verstärkter Kühlung und Oberschwingungsminderungsfunktionen gewährleistet es einen zuverlässigen Betrieb in rauen Umgebungen.

Robuster Schutz und Zuverlässigkeit

Die CSIVEI VFD-Serie wurde für anspruchsvolle Industrieumgebungen entwickelt und verfügt über mehrere Schutzmechanismen, um einen kontinuierlichen Betrieb und eine längere Lebensdauer zu gewährleisten.

Umfassender Motorschutz – Der integrierte Schutz umfasst Überspannungs-, Unterspannungs-, Überstrom-, Übertemperatur-, Phasenausfall- und Kurzschlussschutz. Der Antrieb schaltet automatisch ab oder begrenzt die Leistung, um Schäden sowohl am Antrieb als auch am angeschlossenen Motor zu verhindern.

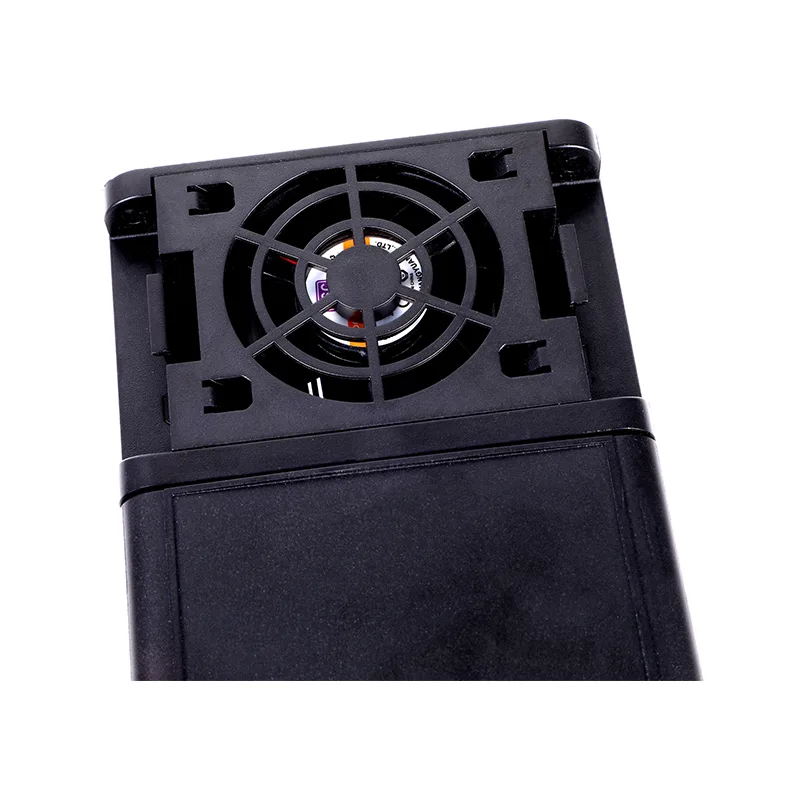

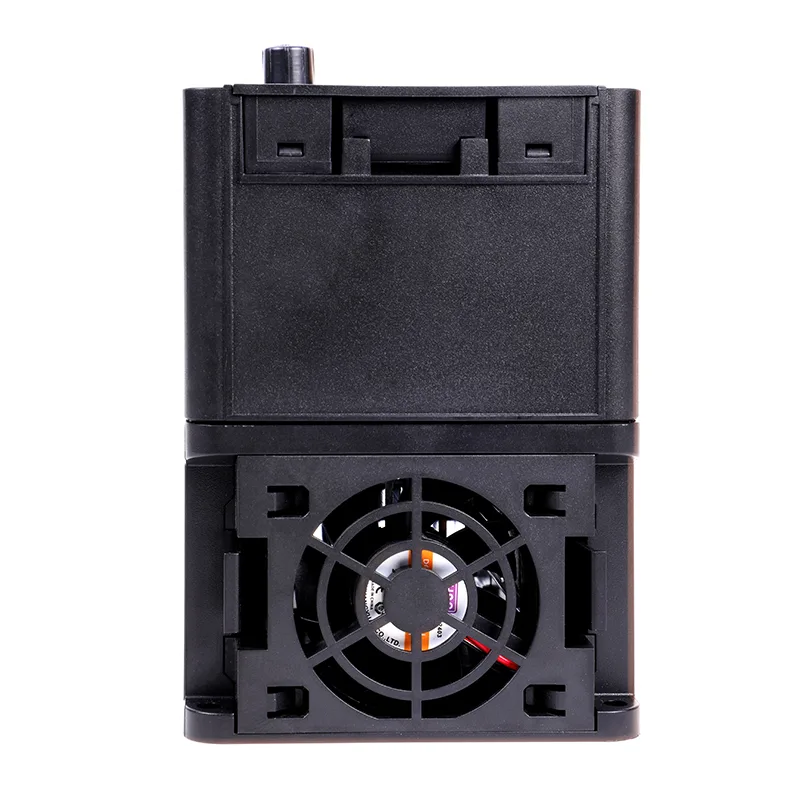

Wärmemanagement – ​​Die intelligente Lüftersteuerung passt die Kühlung an die Innentemperatur und die Lastbedingungen an, minimiert Geräusche und verlängert die Lebensdauer des Lüfters. Hochleistungsmodelle verfügen über verstärkte Kühlkörperkonstruktionen für eine verbesserte Wärmeableitung.

Umweltschutz – Standard-IP20-Gehäuse, geeignet für den Schalttafeleinbau. Für Anwendungen in staubigen, feuchten oder nassen Umgebungen sind optional IP40/IP54/IP66-Gehäuse erhältlich. Eine Schutzbeschichtung auf Leiterplatten bietet zusätzlichen Schutz vor Feuchtigkeit und Verunreinigungen.

Integrierter EMV-Filter – Ausgewählte Modelle verfügen über einen integrierten elektromagnetischen Verträglichkeitsfilter, der die Einhaltung von CE- und anderen EMV-Normen vereinfacht und die Installationskosten senkt.

FAQs

Was ist der Unterschied zwischen V/F-Steuerung und Vektorsteuerung?

Die V/F-Steuerung sorgt für ein festes Spannungs-Frequenz-Verhältnis. Es eignet sich gut für Lüfter, Pumpen und allgemeine Anwendungen, bei denen eine präzise Drehzahlregelung nicht entscheidend ist. Die Vektorsteuerung trennt Fluss und Drehmoment, sodass Sie sie unabhängig voneinander steuern können. Dadurch erhalten Sie ein höheres Startdrehmoment (bis zu 150 % bei 0,5 Hz) und eine bessere Drehzahlgenauigkeit. Der sensorlose Vektor benötigt keinen Encoder. Der Closed-Loop-Vektor funktioniert und erhöht die Geschwindigkeitsgenauigkeit auf 0,1 %. Die meisten CSIVEI-Laufwerke unterstützen beides, sodass Sie das auswählen können, was zu Ihrer Anwendung passt.

Wie wähle ich den richtigen VFD für meinen Motor aus?

Ein paar Dinge, die Sie beachten sollten:

●  Motorleistung – der VFD sollte mit der Motorleistung übereinstimmen oder etwas größer sein.

●  Eingangsspannung – einphasig 230 V oder dreiphasig 400 V, stellen Sie sicher, dass sie mit Ihrer Stromversorgung übereinstimmt.

●  Lasttyp – Lasten mit konstantem Drehmoment wie Förderbänder oder Extruder erfordern normalerweise eine VFD-Größe von 100–120 % der Motorleistung. Lasten mit variablem Drehmoment wie Lüfter und Pumpen können häufig einen auf die Motorleistung abgestimmten Frequenzumrichter verwenden, wodurch Sie Energie sparen.

●  Umgebung: Wählen Sie für staubige, feuchte oder Außenbereiche eine höhere IP-Schutzart (IP40, IP54, IP66) oder stellen Sie das Laufwerk in ein geschütztes Gehäuse.

●  Kommunikation – wenn Sie mit einer SPS oder SCADA kommunizieren müssen, prüfen Sie, ob der Antrieb Ihr Protokoll unterstützt (Modbus RTU ist Standard; Profibus, Ethernet/IP usw. sind optional).

●  CSIVEI verfügt außerdem über ein Größenbestimmungstool und technischen Support, wenn Sie eine zweite Meinung wünschen.

Kann ich einen Frequenzumrichter mit Einphaseneingang mit einem Dreiphasenmotor verwenden?

Ja. Die einphasigen 230-V-Antriebe von CSIVEI nehmen einphasigen Eingangs- und Ausgangsstrom für den Motor auf. Dies ist eine übliche Konfiguration, wenn nur einphasiger Strom verfügbar ist, Sie aber die Effizienz und Zuverlässigkeit eines dreiphasigen Motors wünschen. Stellen Sie einfach sicher, dass die Spannung des Motors mit der Ausgangsleistung des Antriebs übereinstimmt – 230 V dreiphasig.

Benötige ich einen externen Bremswiderstand?

Es kommt darauf an. Wenn Sie eine schnelle Verzögerung benötigen oder die Last eine hohe Trägheit aufweist – wie Zentrifugen, Kräne, Hebezeuge oder Wickler – dann brauchen Sie eine. Bei Antrieben mit interner Bremseinheit übernimmt der Widerstand die Rückgewinnungsenergie, um Überspannungsfehler zu vermeiden und die Stoppzeiten zu verkürzen. Bei Lüftern und Pumpen mit langsamerer Verzögerung können Sie dies normalerweise überspringen.

Welche Kommunikationsprotokolle werden unterstützt?

Alle CSIVEI-Antriebe sind standardmäßig mit Modbus RTU über RS485 ausgestattet. Für Profibus DP, Profinet, Ethernet/IP, CANopen und DeviceNet stehen optionale Module zur Verfügung. Diese ermöglichen die Integration in die wichtigsten SPS- und SCADA-Systeme zur Fernüberwachung, Parameteränderung und zentralen Steuerung.

Wie richte ich das Laufwerk zum ersten Mal ein?

CSIVEI-Laufwerke verfügen über einen Schnellstart-Assistenten, der Sie in wenigen Minuten durch die wichtigsten Schritte führt:

Geben Sie die Daten auf dem Typenschild des Motors ein (Leistung, Spannung, Strom, Frequenz, U/min), wählen Sie ein Anwendungsmakro (Lüfter/Pumpe, Förderband, konstantes Drehmoment), legen Sie Beschleunigungs- und Verzögerungszeiten fest, wählen Sie die Frequenzquelle (Tastatur, Analogeingang, Kommunikation) und führen Sie die automatische Abstimmung durch, um die Motorsteuerung zu optimieren. Das Handbuch enthält alle Details und die Tastatur ist abnehmbar, sodass Sie sie bei Bedarf aus der Ferne bedienen können.

Welche Schutzvorrichtungen sind in das Laufwerk integriert?

CSIVEI-Antriebe verfügen über eine Reihe solider Schutzfunktionen: Überspannung, Unterspannung, Überstrom, Kurzschluss, Übertemperatur (Kühlkörper), Phasenausfall am Eingang oder Ausgang und Motorüberlastung (elektronische thermische Überlastung, I²t). Diese sorgen für einen zuverlässigen Betrieb und verlängern die Lebensdauer der Geräte.

Kann ich mehrere Motoren mit einem Frequenzumrichter betreiben?

Ja, Sie können mehrere Motoren parallel von einem einzigen Antrieb betreiben, sofern: die Gesamtstromaufnahme innerhalb der Ausgangsnennleistung des Antriebs bleibt, jeder Motor über einen eigenen thermischen Überlastschutz verfügt und Sie die V/F-Steuerung verwenden (die Vektorsteuerung wird für Konfigurationen mit mehreren Motoren nicht empfohlen). Dies ist häufig bei Lüfteranordnungen, Förderstrecken oder Pumpstationen der Fall, bei denen die Motoren gemeinsam mit der gleichen Drehzahl laufen.

Wie behebe ich häufige Fehler?

Zur schnellen Diagnose zeigt der Antrieb Fehlercodes auf der Tastatur an:

●  OC (Überstrom) – auf Kurzschlüsse, Motorwicklungsprobleme oder zu kurze Beschleunigungszeit prüfen

● OV (Überspannung) – Überprüfen Sie den Bremswiderstand (falls verwendet) oder die Verzögerungszeit ist zu kurz

●  UV (Unterspannung) – Eingangsleistung und Verkabelung prüfen

●  OH (Übertemperatur) – Überprüfen Sie den Kühlventilator, die Umgebungstemperatur und den Montageabstand

● OL (Überlastung) – Überprüfen Sie die Motorlast, erhöhen Sie die Beschleunigungszeit oder erwägen Sie eine Aufrüstung des Antriebs

Das Handbuch enthält eine vollständige Fehlercodetabelle mit detaillierten Schritten. Wenn immer noch etwas nicht stimmt, kann der technische Support von CSIVEI helfen.

Wie spart der VFD Energie?

Bei Lasten mit variablem Drehmoment wie Lüftern und Pumpen folgt die Leistung den Affinitätsgesetzen – sie ist proportional zur dritten Potenz der Geschwindigkeit. Eine Verringerung der Geschwindigkeit um 20 % senkt den Energieverbrauch um etwa 50 %. Die automatische Energieoptimierungsfunktion (AEO) reduziert die Spannung, um sie an die tatsächliche Last anzupassen, und sorgt so für zusätzliche Einsparungen. Der Ruhemodus schaltet den Motor auch in Zeiten geringer Nachfrage ab und verhindert so die Leistungsaufnahme im Leerlauf.

Was ist die typische Lebensdauer eines VFD und wie pflege ich ihn?

Bei ordnungsgemäßer Installation und ordnungsgemäßen Bedingungen kann ein VFD 10–15 Jahre halten. Wichtigste Wartung: Halten Sie das Gehäuse sauber – Staubansammlungen beeinträchtigen die Kühlleistung; Überprüfen Sie die Kühlventilatoren (halten normalerweise 3–7 Jahre; ersetzen Sie sie, wenn sie laut sind oder ausfallen); Überprüfen Sie die DC-Bus-Kondensatoren – sie altern mit der Zeit und der Temperatur. Wenn das Laufwerk länger als zwei Jahre gelagert wurde, ersetzen Sie die Kondensatoren vor dem Einschalten. Umgebungstemperatur überwachen; Sichern Sie gelegentlich Parameter auf der Tastatur oder einem externen Speicher. Eine schnelle Inspektion alle 6–12 Monate hilft, Überraschungen zu vermeiden.

Kann ich den VFD im Freien oder in Waschumgebungen verwenden?

Standard-IP20-Laufwerke müssen in einem sauberen, trockenen Schaltschrank untergebracht werden. Für den Außenbereich oder raue Umgebungen bietet CSIVEI höhere IP-Schutzarten:

●  IP40 – gut für staubige Orte wie Textilfabriken oder Holzverarbeitung

●  IP54/IP55 – staubdicht und spritzwassergeschützt; Funktioniert für Außengehege und Nassbereiche

●  IP66 – vollständig staubdicht und widersteht starken Wasserstrahlen; Geeignet für die Lebensmittelverarbeitung, Autowaschanlagen oder den Außenbereich ohne zusätzliche Gehäuse

●  Wenn korrosive Gase vorhanden sind, wird eine Schutzbeschichtung der Leiterplatte empfohlen.

Wird der VFD mit einer Garantie und technischem Support geliefert?

Ja. Für CSIVEI-Laufwerke gilt standardmäßig eine Garantie von 18 Monaten ab Herstellungsdatum (oder 12 Monate ab Installation, je nachdem, welcher Zeitpunkt später liegt). Für kritische Anwendungen stehen erweiterte Garantieoptionen zur Verfügung. Weltweiter technischer Support ist per E-Mail, Telefon und Online-Ressourcen verfügbar – Benutzerhandbücher, Anwendungshandbücher und Konfigurationssoftware sind im Lieferumfang enthalten.

Kundenfall: Industrieller Lüftungsventilator

Eine Möbelfabrik benötigte eine präzise Luftstromsteuerung für ihr Staubsammelsystem. Der kontinuierliche Betrieb der Lüfter mit voller Drehzahl war ineffizient und verursachte übermäßigen Lärm.

Lösung: Am Hauptabluftventilator wurde ein CSIVEI 18–30 kW VFD installiert, wobei ein Drucksensor den Kanaldruck überwacht, um die Ventilatorgeschwindigkeit zu regulieren.

Ergebnisse:

●  Die Lüftergeschwindigkeit passt sich automatisch an den Staubsammelbedarf an

●  Energieeinsparung von 45 % im Teillastbetrieb

●  Geräuschpegel um 12 dB reduziert, was die Arbeitsbedingungen verbessert

● Reduzierter mechanischer Verschleiß an Lüfterlagern und Riemen

●  Das System erfüllt nun sowohl die Umweltkonformitäts- als auch die betrieblichen Effizienzziele.
