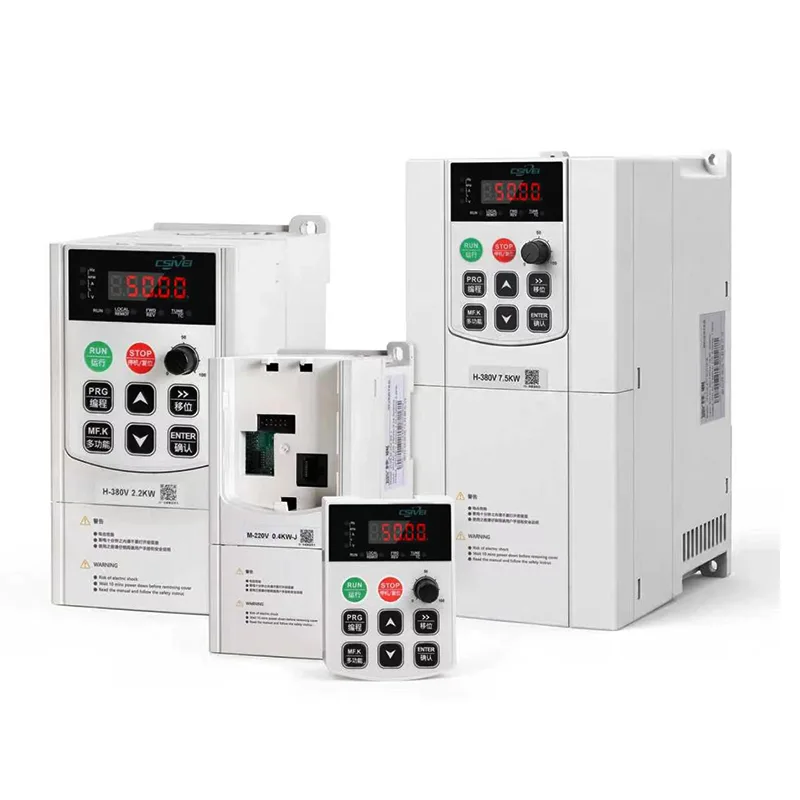

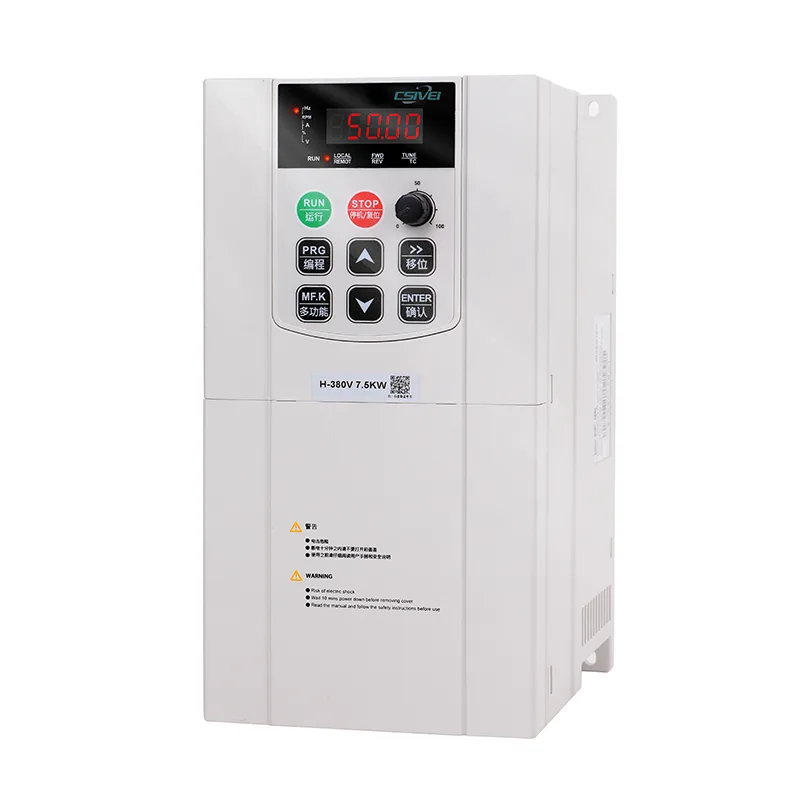

18,5 kW 3-Phasen-Solarpumpen-Wechselrichter

Der CSIVEI 18,5 kW 3-Phasen-Solarpumpen-Wechselrichter ist eine Hochleistungslösung für große Solarwasserprojekte. Es unterstützt sowohl den Off-Grid- als auch den Grid-Hybrid-Modus und schaltet automatisch zwischen Solar-, Batterie- und Netzbetrieb um. Fortschrittlicher MPPT mit 99 % Wirkungsgrad und großem Eingangsspannungsbereich (500–1000 V DC). Der Antrieb verfügt über eine integrierte SPS, mehrere Kommunikationsanschlüsse (RS485, Ethernet, CAN) und einen optionalen 7-Zoll-Touchscreen. Der Schutz umfasst die Erkennung von Lichtbogenfehlern, die Erdschlussüberwachung und den Trockenlaufschutz der Pumpe. Robustes IP54-Gehäuse (optional IP65) für die Außeninstallation. Ideal für die Wüstensanierung, das Pumpen von Reservoirs und die industrielle Wasseraufbereitung. CSIVEI liefert schlüsselfertige Solarpumpenlösungen.

Kernparameter und Spezifikationen

Produktanwendungen

Dieser VFD wurde für die Wasserversorgung ländlicher Gemeinden entwickelt und treibt Pumpen an, die Wasser aus Bohrlöchern, Flüssen oder Stauseen zu erhöhten Speichertanks oder direkten Verteilungsnetzen fördern. Das System arbeitet automatisch: Wenn die Solarenergie ausreicht, füllt die Pumpe den Tank; Wenn der Tank voll ist, wechselt das Laufwerk in den Schlafmodus, wodurch die mechanische Lebensdauer geschont wird. Ideal für Dorfwasserkioske, Schulwassersysteme und die Versorgung von Gesundheitskliniken. Der integrierte PID sorgt für einen konstanten Druck in Hochbehältern, während der MPPT-Algorithmus auch an bewölkten Tagen die maximale Leistung aus den Solarmodulen zieht. Diese Lösung stellt sauberes, kostengünstiges Wasser für Trink- und Sanitärzwecke bereit, ohne auf Diesel oder das Stromnetz angewiesen zu sein.

Intelligenter Pumpenschutz und Trockenlaufschutz

Der Schutz der Pumpe vor Schäden ist in Solarwassersystemen von entscheidender Bedeutung. Der CSIVEI 18,5 kW 3-Phasen-Solarpumpen-Wechselrichter verfügt über eine umfassende Suite pumpenspezifischer Schutzfunktionen:

●  Trockenlaufschutz – überwacht Strom, Leistung oder optionalen Durchflusssensor; Stoppt die Pumpe, wenn die Wasserquelle erschöpft ist, und versucht es nach einem einstellbaren Intervall automatisch erneut.

●  Rohrbruch-/Niedrigdurchflusserkennung – erkennt einen plötzlichen Stromabfall, der auf einen Rohrbruch oder ein Leck hinweist, und schaltet sich ab, um Überschwemmungen zu verhindern.

●  Überstrom- und Überlastschutz – verhindert eine Überhitzung der Pumpe aufgrund von Sand, Ablagerungen oder Lagerschäden.

●  Unterspannungs- und Überspannungsabschaltung – schützt den Antrieb und den Motor vor instabilem Solareingang.

●  Anti-Reverse-Bewässerung – wenn die Pumpe stoppt, kann ein Rückschlagventil gesteuert werden, um einen Wasserrückfluss zu verhindern, der den Motor rückwärts dreht.

Diese Schutzmaßnahmen verlängern die Lebensdauer der Pumpe, reduzieren Wartungsbesuche und sorgen für eine zuverlässige Wasserversorgung in abgelegenen Solaranlagen.

FAQ

F1: Welche Kabelgröße benötige ich zwischen Solarmodulen und dem Antrieb?

A: Die Kabelgröße hängt vom Gleichstrom und der Entfernung ab. Für einen 18,5-kW-3-Phasen-Solarpumpen-Wechselrichter wird für kurze Entfernungen typischerweise ein 4-10-mm²-Kupferkabel verwendet. Nutzen Sie unser Kabeldimensionierungstool oder wenden Sie sich an einen Techniker. Verwenden Sie bei Verlegung im Freien stets UV-beständige, doppelt isolierte Kabel.

F2: Kann ich das Laufwerk im Freien installieren?

A: Das Standard-IP20-Gehäuse erfordert eine Inneninstallation oder einen wetterfesten Schrank. Für die Außenmontage ohne zusätzlichen Schrank bestellen Sie das optionale IP54/IP65-Gehäuse. Alle Versionen verfügen über konform beschichtete Leiterplatten, um Feuchtigkeit zu widerstehen.

F3: Benötige ich einen DC-Trennschalter zwischen den Panels und dem Antrieb?

A: Ja, aus Sicherheitsgründen und zur Einhaltung der Vorschriften ist ein DC-Leistungsschalter oder ein abgesicherter Trennschalter zwingend erforderlich. CSIVEI empfiehlt einen 2-poligen DC-Leistungsschalter mit einer Größe von 1,25x dem maximalen DC-Strom.

F4: Wie schließe ich den Trockenlaufschutzsensor an?

A: Der Antrieb verfügt über spezielle digitale Eingangsanschlüsse für einen Durchflussschalter, Druckschalter oder eine Wasserstandselektrode. Schließen Sie die NO/NC-Kontakte des Sensors an; Stellen Sie dann den entsprechenden Parameter auf „Trockenlaufschutz“. Der Antrieb stoppt und zeigt einen Fehler an, wenn der Sensor auslöst.

F5: Welche Erdungsanforderungen gelten für dieses Laufwerk?

A: Eine ordnungsgemäße Erdung ist von entscheidender Bedeutung. Verbinden Sie die PE-Klemme des Antriebs über einen Kupferleiter mit einer speziellen Erdung. Erden Sie auch die Rahmen des Solarmoduls und den Pumpenmotor. Bei fehlender Erdung kann es zu Stromschlägen oder Fehlfunktionen des Antriebs kommen.

Kundenbeispiel: Wasserversorgung für ländliche Gemeinden

In einem Dorf mit 300 Haushalten in Ostafrika gab es unzuverlässige Handpumpenbrunnen. Eine CSIVEI-Solarpumpe VFD wurde mit einem 18,5-kW-3-Phasen-Solarpumpenwechselrichter installiert, der Wasser aus einem Bohrloch in einen erhöhten 50.000-Liter-Tank fördert.

Ergebnisse:

Täglich 4 Stunden lang sauberes Wasser für alle Familien.

Kein Diesel oder Netzstrom erforderlich – keine Betriebskosten.

Der Wartungsaufwand reduziert sich auf die jährliche Panelreinigung.

Frauen und Kinder müssen nicht mehr lange Wege zurücklegen, um Wasser zu holen.

Das System läuft seit drei Jahren fehlerfrei und hat die Gesundheit und die Wirtschaftstätigkeit der Gemeinschaft verändert.
