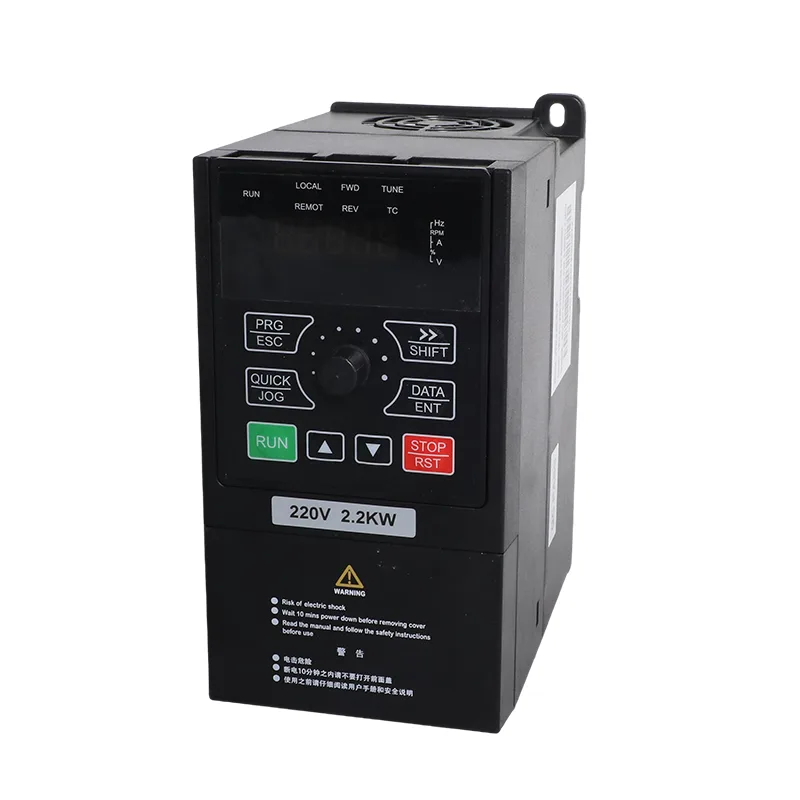

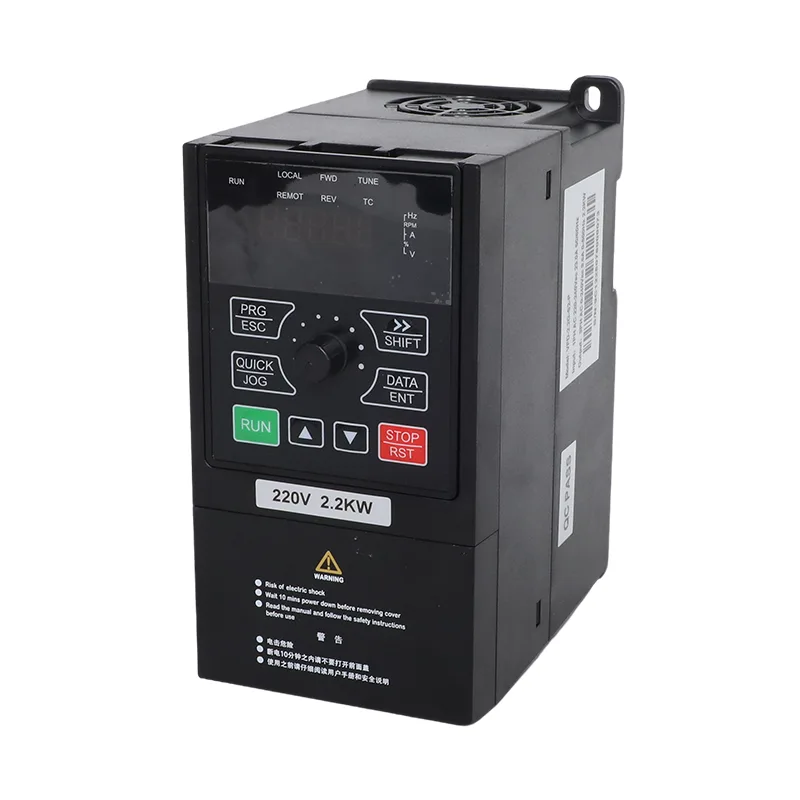

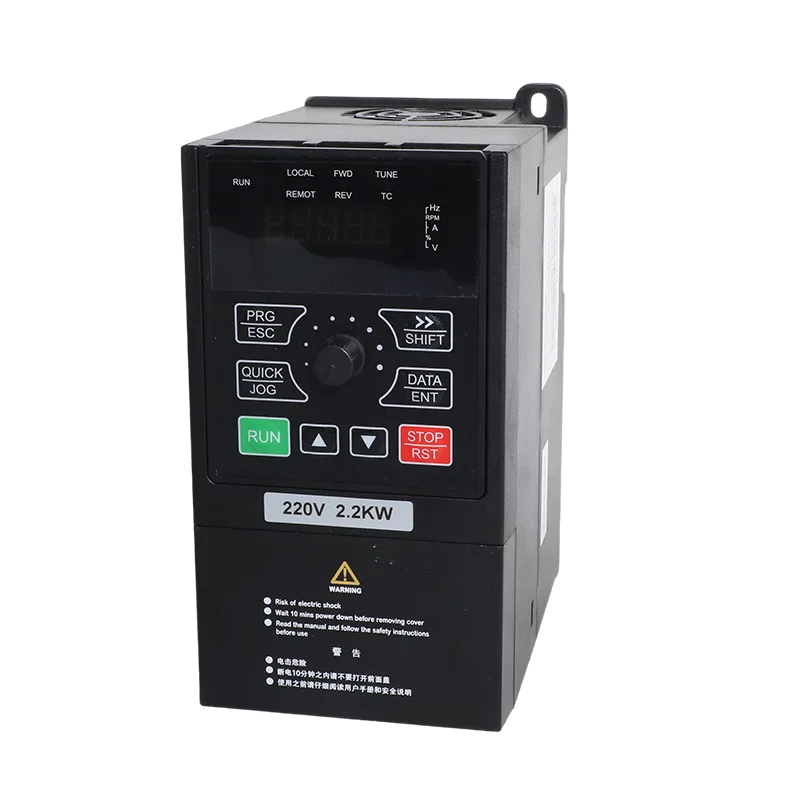

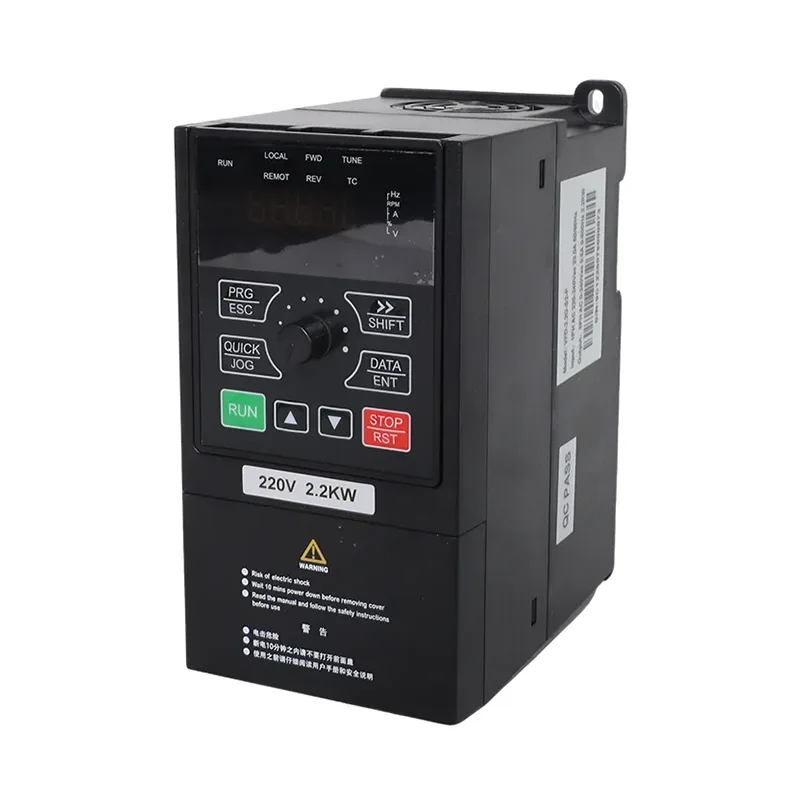

Die dreiphasige 380-V-Solarpumpe und der Allzweck-Wechselrichter VFD mit 30 kW/37 kW sind in zwei Modellen erhältlich: VFD-PC10-30G-T4-MK und VFD-PC10-37G-T4-MK. Beide nutzen einen dreiphasigen Wechselstromeingang und unterstützen je nach gewählter Konfiguration den Solarpumpen- oder Allzweckbetrieb.
Bei Solarpumpenanwendungen steuert der Antrieb den Pumpenmotor mit Strom aus einer Photovoltaikanlage. Im Allzweckmodus bietet es eine Motorsteuerung mit variabler Frequenz für kompatible Industriegeräte. Die Modellauswahl hängt von der Nennleistung und dem Nennstrom des Motors, den Betriebsbedingungen der Pumpe, der verfügbaren Stromquelle und den erforderlichen Steuerfunktionen ab.
Für die 30 kW/37 kW dreiphasige 380-V-Solarpumpe und den Allzweck-Wechselrichter VFD wird der Betriebsmodus über Parameter P8-00 entsprechend der anwendbaren Modellkonfiguration ausgewählt.
Der Solarpumpenmodus ist für Pumpenanwendungen gedacht, die von einer Photovoltaikanlage versorgt werden. Zu den für diesen Modus aufgeführten Steuerfunktionen gehören Maximum Power Point Tracking (MPPT) und Schwachlichtschutzlogik.
Das PV-Array muss innerhalb der angegebenen DC-Spannungsgrenzen des Antriebs konfiguriert werden. Die Pumpenleistung hängt von der verfügbaren Solarenergie, den Motoranforderungen, den Pumpeneigenschaften und den Standortbedingungen ab.
Wenn eine Netz- oder Generatorunterstützung erforderlich ist, müssen die Eingangsschaltanordnung und die Verkabelung dem entsprechenden Modelldiagramm entsprechen. Bestätigen Sie, ob für die ausgewählte Installation externe Schaltkomponenten erforderlich sind, anstatt davon auszugehen, dass alle Umschaltfunktionen im Antrieb enthalten sind.
Der Allzweckmodus ist für kompatible motorbetriebene Geräte gedacht, die eine variable Frequenzsteuerung erfordern. Zu den aufgeführten Funktionen gehören SVC- und V/F-Steuerung, integriertes PID, einstellbare Beschleunigung und Verzögerung sowie Modbus-RTU-Kommunikation.
Die Betriebsart und Parametereinstellungen sollten bei der Inbetriebnahme festgelegt werden. Befolgen Sie bei der Konfiguration der Steuerquelle, der Motordaten, der Eingangsklemmen und der Betriebsbefehle die Bedienungsanleitung für das genaue Modell.
| Artikel | VFD-PC10-30G-T4-MK | VFD-PC10-37G-T4-MK |
| Anwendbarer Motor | 30 kW / 40 PS | 37 kW / 50 PS |
| Eingangsstrom | 57 A | 69 A |
| Ausgangsstrom | 60 A | 75 A |
| AC-Eingangsspannung | AC 3 PH 380 V (-15 %) bis 440 V (+10 %) | |
| Max. DC-Eingangsspannung | 900 VDC | |
| Empfohlener Voc-Bereich | 550 bis 750 VDC | |
| Empfohlener MPPT-Bereich | 450 bis 600 VDC | |
| Startspannungsbereich | 300 bis 900 VDC, Parameter einstellbar | |
| Ausgangsfrequenzbereich | 0 bis 500,00 Hz | |
| Geräuschpegel | 65 dBA max. |
| Modell | 37±1 V Module, 250 W±5 Wp | 45 ± 1 V-Module, 300 W ± 5 Wp | ||
| Module pro String | Saiten | Module pro String | Saiten | |
| VFD-PC10-30G-T4-MK | 18 | 8 | 15 | 8 |
| VFD-PC10-37G-T4-MK | 18 | 9 | 15 | 9 |
Behandeln Sie bei der Planung des PV-Arrays die oben genannten Konfigurationen als Referenzanordnungen und nicht als universelle Dimensionierungsregeln. Bestätigen Sie die Modulspezifikationen, die Betriebsbedingungen der Pumpe und die Standortanforderungen, bevor Sie das Array fertigstellen.
Bei der PV-Strangkonstruktion müssen die tatsächliche Leerlaufspannung (Voc), die Betriebsspannung, die Modultemperaturkoeffizienten und die Mindesttemperatur des Standorts berücksichtigt werden. Stellen Sie sicher, dass die berechnete Kaltwetter-String-Voc die maximale DC-Eingangsspannung des Antriebs nicht überschreitet und dass die erwartete Betriebsspannung mit seinem MPPT-Bereich kompatibel ist. Die endgültige Konfiguration sollte auch die Motorleistung der Pumpe, die gesamte dynamische Förderhöhe, den täglichen Wasserbedarf und die Solarbedingungen vor Ort berücksichtigen.
| Artikel | Spezifikation |
| Nennfrequenz | 50/60 Hz |
| Eingangsfrequenzbereich | ±5 % (47,5 bis 63 Hz) |
| Ausgangsspannung | 0 bis Eingangsspannung |
| Ausgangsfrequenz | 0,1 bis 500 Hz |
| Maximale Frequenz | 0 bis 500 Hz (SVC- und V/F-Steuerung) |
| Trägerfrequenz | 0,8 kHz bis 8 kHz, automatisch an die Last angepasst (bis zu 16 kHz unterstützt) |
| Frequenzauflösung | Digitale Einstellung 0,01 Hz; analoge Einstellung 0,025 % der Maximalfrequenz |
| Steuermodus | Sensorlose Vektorsteuerung (SVC); V/F-Steuerung |
| Anlaufdrehmoment | 0,5 Hz / 150 % (SVC) |
| Geschwindigkeitsbereich | 1:100 (SVC) |
| Genauigkeit der Geschwindigkeitsstabilität | ±0,5 % (SVC) |
| Überlastfähigkeit | 150 % Nennstrom für 60 s; 170 % für 12 s; 190 % für 1,5 s |
| Drehmomentsteigerung | Automatische Drehmomentverstärkung; manueller Boost 0,1 % bis 30,0 % |
| V/F-Kurve | Lineare, Mehrpunkt- und Quadratkurve (1,2 / 1,4 / 1,6 / 1,8 / 2,0 Potenz) |
| V/F-Trennung | Vollständige Trennung, halbe Trennung |
| Beschleunigung / Verzögerung | Linear oder S-Kurve, 0,0 bis 6500,0 s |
| Gleichstrombremsung | Startfrequenz 0,00 Hz bis Maximalfrequenz; Zeit 0,0 bis 36,0 s; aktuell 0,0 % bis 100,0 % |
| JOG-Steuerung | JOG-Frequenz 0,00 Hz bis maximale Frequenz (Standard 5 Hz); Beschleunigung/Verzögerung 0,0 bis 6500,0 s |
| Eingebaute PID | Ja, für einen geschlossenen Druck-, Durchfluss- oder Temperaturkreislauf ohne externen Regler |
| AVR | Die Ausgangsspannung bleibt stabil, wenn die Netzspannung schwankt |

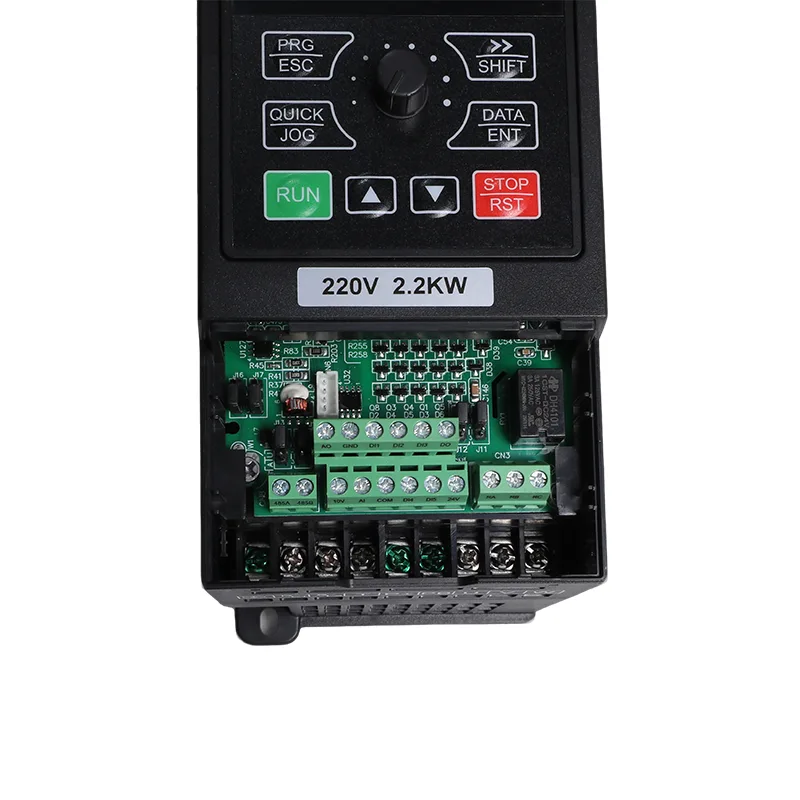

| Eingangsklemmen | 5 digitale Eingänge, DI5 unterstützt Hochgeschwindigkeitsimpulse bis zu 50 kHz; 1 Analogeingang 0-10 V oder 0-20 mA; 1 Tastatur-Potentiometer-Eingang |
| Ausgangsklemmen | 1 High-Speed-Pulsausgang bis 50 kHz; 1 Relaisausgang; 1 Analogausgang 0-20 mA oder 0-10 V |
| Kommunikation | RS485, Modbus RTU |
| Schutz | Motorkurzschlusserkennung beim Einschalten, Ausgangsphasenverlust, Überstrom, Überspannung, Unterspannung, Übertemperatur, Überlast, Unterlast, schwaches Licht |
| Betriebstemperatur | -10°C bis 50°C; Reduzieren Sie die Temperatur um 1 % pro 1 °C über 40 °C |
| Lagertemperatur | -20°C bis 60°C |
| Luftfeuchtigkeit | Unter 95 % relative Luftfeuchtigkeit keine Kondensation |
| Höhe | Unter 1000 m; Reduzierung um 1 % pro 100 m von 1000 auf 3000 m |
| Vibration | Unter 5,9 m/s² (0,6 g) |
| Gehäuse | IP20, Wandmontage oder Schrank, vertikale Installation |
| Vertriebssystem | TN, TT |
| EMV / Sicherheit | IEC 61800-3 (C3); IEC 61800-5-1 |
Der Antrieb hat eine angegebene maximale DC-Eingangsspannung von 900 VDC und einen empfohlenen MPPT-Betriebsbereich von 450–600 VDC. Diese Werte dienen unterschiedlichen Zwecken: Die maximale Eingangsspannung stellt eine Obergrenze dar, während sich der MPPT-Bereich auf den normalen Photovoltaikbetrieb bezieht.
Die Leerlaufspannung und die Betriebsspannung des Arrays müssen beim Systemdesign separat bewertet werden. Verwenden Sie nicht die maximale Eingangsspannung als Zielbetriebsspannung für die PV-Anlage.
Die aufgeführten Steuerungsmethoden sind sensorlose Vektorsteuerung (SVC) und V/F-Steuerung. Unter SVC beträgt das spezifizierte Anlaufdrehmoment 150 % bei 0,5 Hz. Der angegebene Geschwindigkeitsbereich beträgt 1:100, mit einer Geschwindigkeitsstabilitätsgenauigkeit von ±0,5 %.
Die tatsächliche Motorleistung hängt von Motorparametern, Lasteigenschaften, Installationsbedingungen und Inbetriebnahmeeinstellungen ab.
Die integrierte PID-Funktion kann für Regelungsanwendungen mit Druck, Durchfluss oder Temperatur verwendet werden, bei denen die erforderlichen Sensoren und Systemkonfigurationen bereitgestellt werden.
Die Kommunikation erfolgt über RS485 mit Modbus RTU. Die verfügbaren digitalen und analogen Ein- und Ausgänge unterstützen die konfigurierten Steuer- und Überwachungsfunktionen.
Schutzfunktionen ersetzen nicht die richtige Motorauswahl, den elektrischen Schutz, die Verkabelungspraktiken oder die Inbetriebnahme des Systems.
Die aufgeführten Überlastwerte sind:
| Überlastungsniveau | Dauer |
|---|---|
| 150 % des Nennstroms | 60 Sekunden |
| 170 % des Nennstroms | 12 Sekunden |
| 190 % des Nennstroms | 1,5 Sekunden |
Diese Werte beschreiben die angegebene kurzfristige Überlastfähigkeit. Sie allein begründen nicht die Eignung für die Startanforderungen einer bestimmten Pumpe. Bei der Auswahl sind Motornennstrom, Beschleunigungszeit und Lastcharakteristik zu prüfen.
Geeignet für die Bewertung von Bewässerungspumpsystemen, bei denen Motorleistung, Pumpleistung und verfügbares PV-Array mit den Antriebsspezifikationen übereinstimmen. Bei der Konfiguration des Systems sollten Wasserbedarf, Gesamtfallhöhe und die Sonneneinstrahlungsbedingungen des Standorts berücksichtigt werden.
Kann für kompatible Rohwasser-Einlass- und Transferpumpen in Betracht gezogen werden. Bestätigen Sie vor der Auswahl des Modells den Motorstrom, die erforderliche Betriebsfrequenz, die Steuerungsanforderungen und etwaige Notstromanordnungen.
Im Allzweckmodus kann der Antrieb für kompatible Industriepumpenanwendungen verwendet werden, einschließlich Prozesswasserübertragung, Kühlwasserzirkulation und anderen motorbetriebenen Systemen, die eine variable Frequenzsteuerung erfordern.
Bei Anlagen mit eingeschränkter oder schwankender Netzverfügbarkeit kann der Antrieb als Teil eines Solarpumpsystems mit entsprechend ausgelegter Notstromversorgung evaluiert werden. Die Backup-Quelle, die Umschaltanordnung und der Betriebsablauf müssen für die spezifische Installation bestätigt werden.
Überprüfen Sie das Typenschild des Motors, Nennstrom, Spannung, Leistung und Betriebsanforderungen. Die Nennleistung des Antriebs allein reicht nicht aus, um die Kompatibilität mit jedem Pumpenmotor herzustellen.
Bestätigen Sie die Modulspezifikationen und berechnen Sie die String-Spannung bei der niedrigsten erwarteten Temperatur am Standort. Stellen Sie sicher, dass der maximal berechnete Voc innerhalb der DC-Eingangsgrenze des Antriebs bleibt und dass der Normalbetrieb mit dem MPPT-Bereich kompatibel ist.
Wenn ein Netz- oder Generatorbetrieb erforderlich ist, überprüfen Sie die für die Installation angegebene Spannung, Frequenz, Kapazität, Verkabelung und Umschaltkomponenten der Wechselstromquelle. Schließen Sie die Stromquelle nicht an oder wechseln Sie sie nicht, ohne den Schaltplan des Modells zu beachten.
Bei Motorkabeln, die länger als 50 m sind, finden Sie in der entsprechenden Anleitung Empfehlungen zu Ausgangsdrosseln und zulässigen Kabellängen. Kabellänge, Motorisolierung und Installationsbedingungen beeinflussen die Eignung des Ausgangsanschlusses.
Berücksichtigen Sie Umgebungstemperatur, Höhe, Belüftung und Gehäusebedingungen. Wenn die Installation die spezifizierten Betriebsbedingungen überschreitet, sollten Reduzierungsanforderungen angewendet werden.
Ein IP20-Gehäuse bietet keinen Schutz gegen das Eindringen von Wasser. Installieren Sie den Antrieb in einer Umgebung und einem Gehäuse, die für die angegebene Schutzart, Temperatur und Belüftungsanforderungen geeignet sind.
Neun Stränge mit 18 Modulen bei 250 W oder neun Stränge mit 15 Modulen bei 300 W, also 162 oder 135 Module. Betrachten Sie dies als Ausgangspunkt und Größe im Vergleich zum täglichen Wasservolumen und der Gesamtförderhöhe, da die Leistung durch die Anordnung bestimmt wird, nicht durch die Motorleistung.
Ja. Als Notstromversorgung dient jede 380-V-Drehstromquelle an R, S und T. Setzen Sie P8-15 auf 2, um den Netz- oder Generatorbetrieb zu erzwingen, oder auf 0 für automatische Umschaltung. Überprüfen Sie zunächst die Stabilität der Generatorspannung, da der Antrieb wie jeder Wechselrichter bei Über- oder Unterspannung abschaltet.
In Innenräumen, ohne direkte Sonneneinstrahlung, ohne korrosive oder brennbare Gase, ohne leitfähigen Staub. Umgebungstemperatur -10 °C bis 50 °C mit Leistungsreduzierung über 40 °C, Luftfeuchtigkeit unter 95 % relative Luftfeuchtigkeit ohne Kondensation, Höhe unter 1000 m ohne Leistungsreduzierung, Vibration unter 5,9 m/s². Das Gehäuse ist IP20, daher ist ein Schrank oder ein sauberes Pumpenhaus erforderlich.
Im Handbuch wird eine Installation empfohlen, bei der die Pumpe mehr als 50 m vom Antrieb entfernt ist, was in dieser Größenordnung üblich ist. Es schützt die Motorisolierung vor reflektierter Spannung an langen Kabeln und verringert das Risiko eines Wicklungsausfalls nach Jahren der Arbeit.
150 % des Nennstroms für 60 s, 170 % für 12 s und 190 % für 1,5 s. Bei der 37-kW-Einheit sind das 112,5 A für eine Minute, genug für den Anlaufstoß eines großen Tauchboots und für vorübergehende Lastspitzen.
Ja. Bestellen Sie ihn im Allzweckmodus und P8-00 wird vor der Auslieferung entsprechend eingestellt, sodass Sie einen Standard-Wechselrichter mit SVC- oder V/F-Steuerung, PID, Modbus und dem vollständigen Schutzsatz erhalten. Die andere Option ist der Solarpumpenmodus. Sagen Sie uns, welches das Projekt benötigt. Eine Einheit im Solarpumpenmodus wird anschließend auf Allzweck umgeschaltet, wenn P8-00 auf 0 steht, was eher eine Parameteränderung als eine Rückkehr darstellt.
Senden Sie uns die Pumpenleistung, die Gesamtförderhöhe, die tägliche Wassermenge und den Standort des Standorts. Wir erhalten dann das Antriebsmodell, die Array-Konfiguration und die DC-Schutzliste in einem Paket. Preise, Lieferzeit und OEM-Bedingungen werden zusammen angegeben, sodass Sie Ihrem Kunden alles in einem Dokument mitteilen können.
