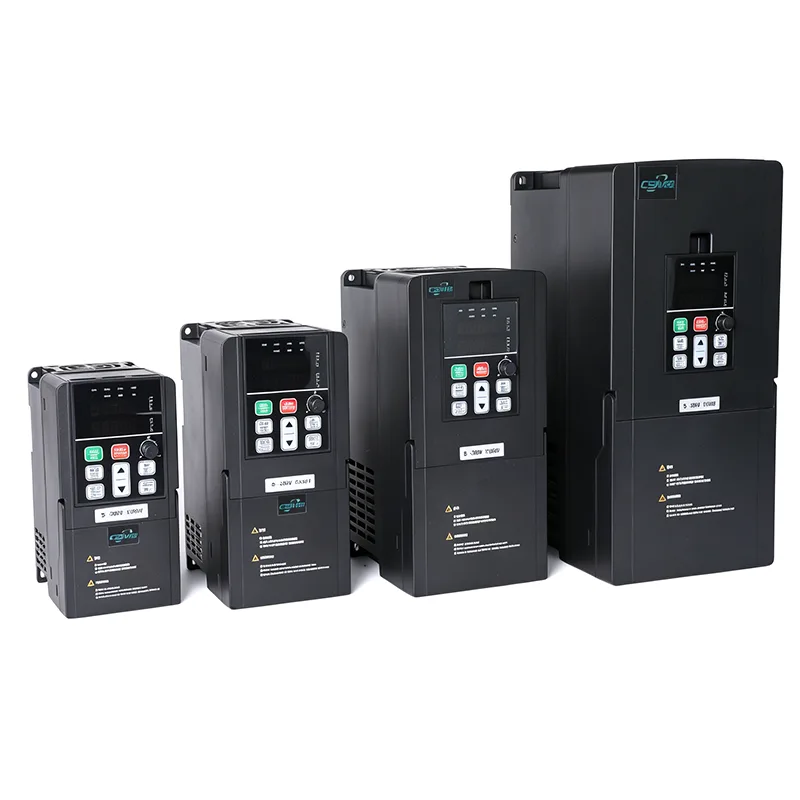

320 kW VFD-Wechselrichter für 3-Phasen-Motor

Der CSIVEI 320 kW VFD-Wechselrichter für 3-Phasen-Motoren ist ein vielseitiger Einstiegsantrieb für die Steuerung von Dreiphasenmotoren. Es wurde für kleine Industrieanlagen, Werkstattmaschinen und leichte Automatisierungsaufgaben entwickelt und bietet zuverlässige Leistung auf kompaktem Raum. Ausgestattet mit V/F- und sensorlosen Vektorsteuerungsmodi, integriertem PID-Regler und Unterstützung für externe Tastatur oder Fernbedienung. Das IP20-Gehäuse mit der Möglichkeit zur Montage nebeneinander ermöglicht eine effiziente Schalttafelinstallation. Mit einfacher Parameterkonfiguration und robuster Konstruktion bietet es eine solide Grundlage für grundlegende Anwendungen zur Motordrehzahlregelung.

Produktparameter

Typische Anwendungen

Der CSIVEI 320 kW VFD-Wechselrichter für 3-Phasen-Motoren ist die ultimative Lösung für die Motorsteuerung mit extrem hoher Leistung:

Megapumpen – große Wasserversorgung, Pumpstationen für den Hochwasserschutz

Bergbau und Mineralien – große Mühlen, Hochleistungsbrecher

Öl und Gas – Hauptpipelinepumpen, Gasturbinenstarter, Kompressorstationen

Zement – ​​Drehofenantriebe, große Ventilatoren

Schiffsantriebe – Hauptantriebsantriebe für Schiffe

Dieses Laufwerk wurde für den dauerhaften Hochleistungsbetrieb entwickelt und verfügt über ein fortschrittliches Wärmemanagement, redundante Kühlung und umfangreiche Diagnosefunktionen.

Anwendungsspezifische Funktionen

Die CSIVEI VFD-Serie umfasst spezielle Funktionen, die auf gängige Industrieanwendungen zugeschnitten sind, das Systemdesign vereinfachen und die Leistung verbessern.

Integrierter PID zur Pumpen- und Lüftersteuerung – ideal für Wasserversorgung mit konstantem Druck, HVAC-Systeme und Lüftungsanwendungen. Der Antrieb akzeptiert direkte Eingaben von Druck- oder Durchflusssensoren und passt die Geschwindigkeit automatisch an, um den Sollwert beizubehalten.

Dynamisches Bremsen – Die integrierte Bremseinheit bei ausgewählten Modellen ermöglicht den Anschluss externer Bremswiderstände und ermöglicht so eine schnelle Verzögerung und präzises Anhalten bei Anwendungen wie Kränen, Hebezeugen und Zentrifugen.

Fliegender Start – Der Antrieb kann einen sich drehenden Motor sanft erfassen, ohne ihn vorher anzuhalten, wodurch lästiges Auslösen bei Anwendungen mit Windmühlenventilatoren oder freilaufenden Lasten vermieden wird.

Feuermodus (Feuerwehrmodus) – Bei Brandschutzanwendungen kann der Antrieb Fehlerbedingungen außer Kraft setzen und den Betrieb fortsetzen, um sicherzustellen, dass kritische Lüftungs- oder Wasserversorgungssysteme in Notfällen funktionsfähig bleiben.

Pumpenreinigungsfunktion – Dreht die Pumpe regelmäßig in die Rückwärtsrichtung, um Ablagerungen und Verstopfungen bei Schmutzwasser- oder Abwasseranwendungen zu verhindern, wodurch die Lebensdauer der Pumpe verlängert und der Wartungsaufwand reduziert wird.

FAQs

Kann ich den VFD im Freien oder in Waschumgebungen verwenden?

Standard-IP20-Laufwerke müssen in einem sauberen, trockenen Schaltschrank untergebracht werden. Für den Außenbereich oder raue Umgebungen bietet CSIVEI höhere IP-Schutzarten:

IP40 – gut für staubige Orte wie Textilfabriken oder Holzbearbeitung

IP54/IP55 – staubdicht und spritzwassergeschützt; Funktioniert für Außengehege und Nassbereiche

IP66 – vollständig staubdicht und widersteht starken Wasserstrahlen; Geeignet für die Lebensmittelverarbeitung, Autowaschanlagen oder den Außenbereich ohne zusätzliche Gehäuse

Wenn korrosive Gase vorhanden sind, wird eine Schutzbeschichtung der Leiterplatte empfohlen.

Wie wähle ich das Richtige aus?320 kW VFD-Wechselrichter für 3-Phasen-Motorfür meinen Motor?

Ein paar Dinge, die Sie beachten sollten:

Motorleistung: Der Frequenzumrichter sollte mit der Motorleistung übereinstimmen oder etwas größer sein.

Eingangsspannung – einphasig 230 V oder dreiphasig 400 V, stellen Sie sicher, dass sie mit Ihrer Stromversorgung übereinstimmt.

Lasttyp: Lasten mit konstantem Drehmoment wie Förderbänder oder Extruder benötigen normalerweise einen Frequenzumrichter, der auf 100–120 % der Motorleistung ausgelegt ist. Lasten mit variablem Drehmoment wie Lüfter und Pumpen können häufig einen auf die Motorleistung abgestimmten Frequenzumrichter verwenden, wodurch Sie Energie sparen.

Umgebung: Wählen Sie für staubige, feuchte oder Außenbereiche eine höhere IP-Schutzart (IP40, IP54, IP66) oder stellen Sie das Laufwerk in ein geschütztes Gehäuse.

Kommunikation – wenn Sie mit einer SPS oder SCADA kommunizieren müssen, prüfen Sie, ob der Antrieb Ihr Protokoll unterstützt (Modbus RTU ist Standard; Profibus, Ethernet/IP usw. sind optional).

CSIVEI verfügt außerdem über ein Größenbestimmungstool und technischen Support, wenn Sie eine zweite Meinung wünschen.

Benötige ich einen externen Bremswiderstand?

Es kommt darauf an. Wenn Sie eine schnelle Verzögerung benötigen oder die Last eine hohe Trägheit aufweist – wie Zentrifugen, Kräne, Hebezeuge oder Wickler – dann brauchen Sie eine. Bei Antrieben mit interner Bremseinheit übernimmt der Widerstand die Rückgewinnungsenergie, um Überspannungsfehler zu vermeiden und die Stoppzeiten zu verkürzen. Bei Lüftern und Pumpen mit langsamerer Verzögerung können Sie dies normalerweise überspringen.

Welche Schutzvorrichtungen sind in das Laufwerk integriert?

CSIVEI-Antriebe verfügen über eine Reihe solider Schutzfunktionen: Überspannung, Unterspannung, Überstrom, Kurzschluss, Übertemperatur (Kühlkörper), Phasenausfall am Eingang oder Ausgang und Motorüberlastung (elektronische thermische Überlastung, I²t). Diese sorgen für einen zuverlässigen Betrieb und verlängern die Lebensdauer der Geräte.

Kann ich mehrere Motoren mit einem Frequenzumrichter betreiben?

Ja, Sie können mehrere Motoren parallel von einem einzigen Antrieb betreiben, sofern: die Gesamtstromaufnahme innerhalb der Ausgangsnennleistung des Antriebs bleibt, jeder Motor über einen eigenen thermischen Überlastschutz verfügt und Sie die V/F-Steuerung verwenden (die Vektorsteuerung wird für Konfigurationen mit mehreren Motoren nicht empfohlen). Dies ist häufig bei Lüfteranordnungen, Förderstrecken oder Pumpstationen der Fall, bei denen die Motoren gemeinsam mit der gleichen Drehzahl laufen.

Kundenfall: Industrieller Lüftungsventilator

Eine Möbelfabrik benötigte eine präzise Luftstromsteuerung für ihr Staubsammelsystem. Der kontinuierliche Betrieb der Lüfter mit voller Drehzahl war ineffizient und verursachte übermäßigen Lärm.

Lösung: Am Hauptabluftventilator wurde ein CSIVEI 320 kW VFD-Wechselrichter für 3-Phasen-Motor installiert, wobei ein Drucksensor den Kanaldruck überwacht, um die Ventilatorgeschwindigkeit zu regulieren.

Ergebnisse:

Die Lüftergeschwindigkeit passt sich automatisch an den Staubsammelbedarf an

Energieeinsparung von 45 % im Teillastbetrieb

Der Geräuschpegel wurde um 12 dB reduziert, wodurch die Arbeitsbedingungen verbessert wurden

Reduzierter mechanischer Verschleiß an Lüfterlagern und Riemen

Das System erfüllt nun sowohl die Umwelt-Compliance- als auch die betrieblichen Effizienzziele.
