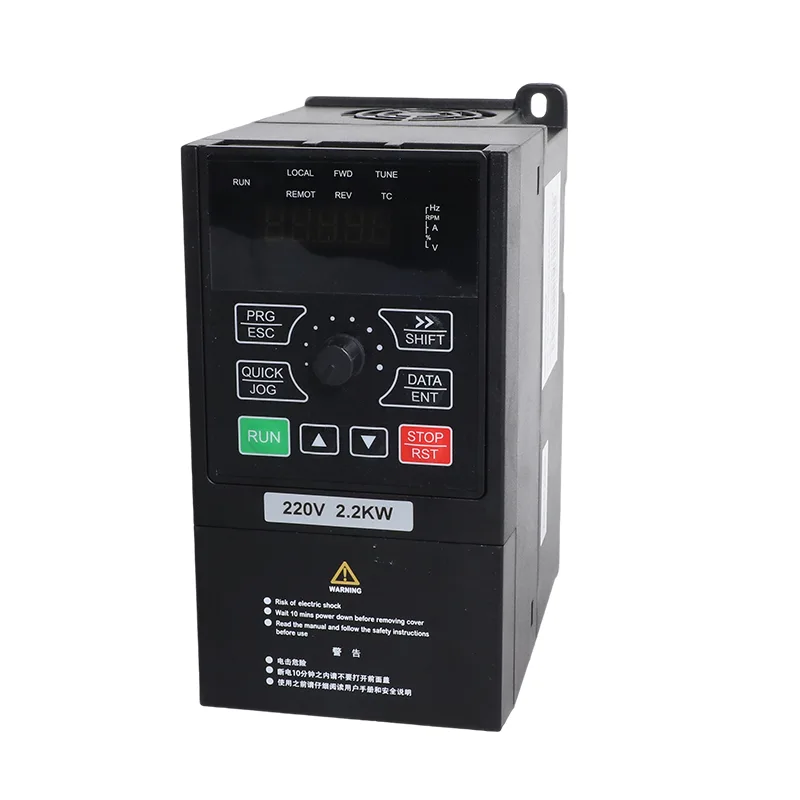

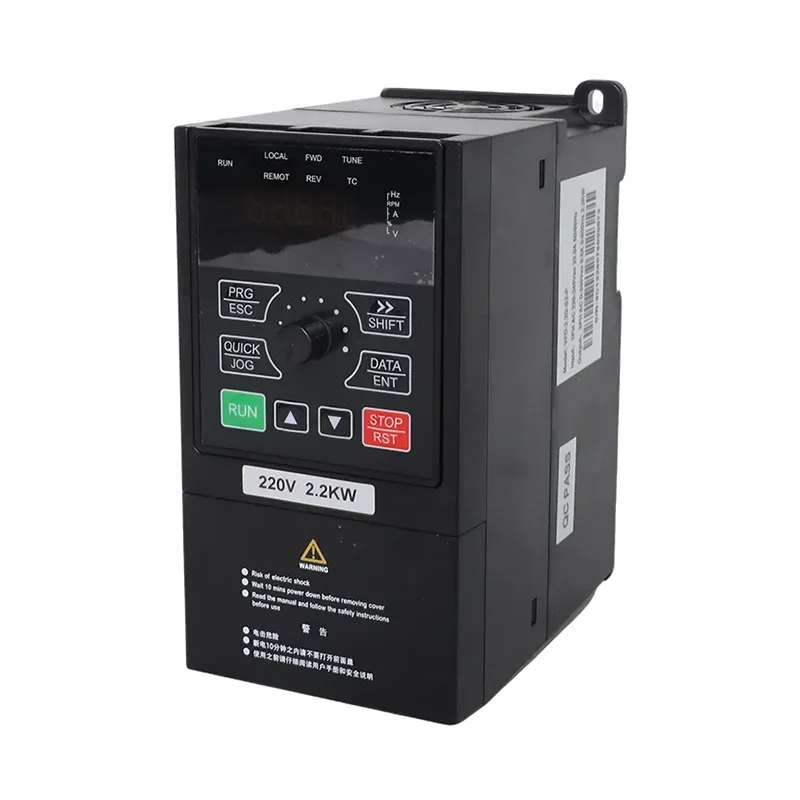

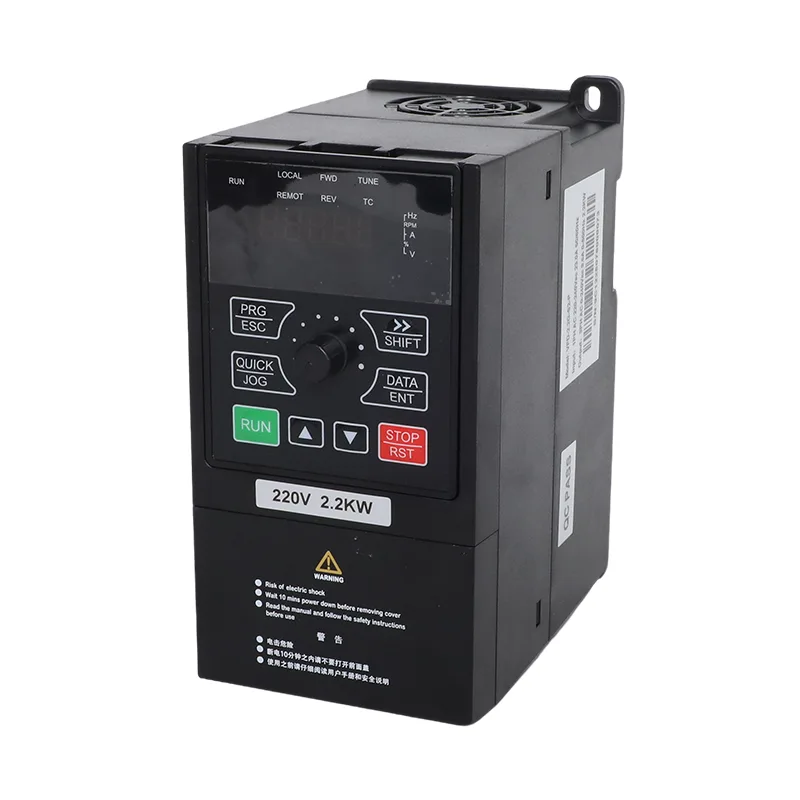

Die CSIVEI 4,0 kW/5,5 kW 1-Phasen-230-V-Solarpumpe und Allzweck-Wechselrichter VFD ist für Standorte gedacht, die 4,0-kW- oder 5,5-kW-Motoren betreiben müssen, aber über eine einphasige Wechselstromversorgung anstelle eines dreiphasigen Netzanschlusses verfügen. Der VFD-PC10-4.0G-S2-MK liefert einen Ausgangsstrom von 17 A, während der VFD-PC10-5.5G-S2-MK einen Ausgangsstrom von 25 A liefert. Die aufgeführten AC-Eingangsströme betragen 32 A bzw. 45 A, sodass der Versorgungsstromkreis, der Leistungsschalter und das Kabel für den tatsächlichen Eingangsstrom ausgewählt werden müssen.
Auf der Gleichstromseite akzeptiert der Antrieb eine für seine Spannungsgrenzen konfigurierte Photovoltaikanlage. Der empfohlene MPPT-Bereich beträgt 250–350 VDC, der empfohlene Array-Leerlaufspannungsbereich beträgt 360–430 VDC und die maximale DC-Eingangsspannung beträgt 450 VDC. Diese Grenzwerte sind besonders wichtig, wenn Strings parallel geschaltet sind oder wenn das Array unter kalten Bedingungen betrieben wird, wo die Leerlaufspannung des Moduls ansteigen kann.
Solarpumpenmodus (P8-00 = 1): Der Antrieb nutzt MPPT für die Photovoltaikpumpe und bietet pumpenbezogene Funktionen, einschließlich Schwachlicht-Handhabung, Unterlastschutz und Wasserstandskontrolloptionen. Wenn die Netzunterstützung Teil der Installation ist, müssen die Umschaltparameter und die externe Schaltanordnung gemäß dem Handbuch konfiguriert werden.
Allgemeiner Modus (P8-00 = 0): Der Antrieb arbeitet als herkömmlicher Wechselrichter mit SVC- oder V/F-Steuerung, integriertem PID und RS485-Modbus-RTU-Kommunikation. Dieser Modus kann für kompatible Pumpen, Lüfter, Gebläse und andere motorbetriebene Geräte verwendet werden, ohne die Solarpumpensteuerungsfunktion zu verwenden.
Der Betriebsmodus kann vor der Auslieferung eingestellt und über P8-00 geändert werden, wenn sich die Anwendungsanforderungen ändern. Dies gibt Händlern und Installateuren die Möglichkeit, den beabsichtigten Verwendungszweck anzugeben und gleichzeitig die Möglichkeit zu behalten, den Antrieb später neu zu konfigurieren, abhängig von geeigneten Motornennwerten, Verkabelungen und Parametereinstellungen.
Für die Solarpumpe verwendet die einphasige 230-V-Solarpumpe mit 4,0 kW/5,5 kW und Allzweck-Wechselrichter VFD ein modellspezifisches String-Layout: Die 4,0-kW-Version verwendet zwei parallele Strings, während die 5,5-kW-Version drei verwendet. Bei Modulen mit 37 ± 1 V und 250 W ± 5 Wp sind in der Tabelle 11 Module pro Strang angegeben. Bei Modulen mit 45 ± 1 V und 300 W ± 5 Wp werden 9 Module pro Strang angegeben. Berechnen Sie vor dem Anschließen des Arrays die String-Leerlaufspannung anhand der ausgewählten Moduldaten und der örtlichen Temperaturbedingungen und halten Sie sie innerhalb der angegebenen Grenzwerte des Antriebs.
Für Installationen, die einen Speichertank verwenden oder auf die Verfügbarkeit von Brunnenwasser angewiesen sind, unterstützt der Antrieb Optionen zur Eingabe des Wasserstands und einen Unterlastschutz. Die AI-Wasserstandserkennung kann mit P8-18 konfiguriert werden, wobei der Schwellenwert und die Ruheverzögerung über P8-19 und P8-20 eingestellt werden. Das Verhalten beim Zurücksetzen bei Unterlast wird über P8-26 konfiguriert. Diese Funktionen helfen dabei, den Pumpenbetrieb mit dem Tankfüllstand und der Wasserverfügbarkeit zu koordinieren, wenn die richtigen Sensoren und Parameter installiert sind.
| Artikel | VFD-PC10-4.0G-S2-MK | VFD-PC10-5.5G-S2-MK |
| Anwendbarer Motor | 4,0 kW / 5 PS | 5,5 kW / 7,5 PS |
| Nennkapazität | 5,9 kVA | 11 kVA |
| Eingangsstrom | 32 A | 45 A |
| Ausgangsstrom | 17 A | 25 A |
| AC-Eingangsspannung | AC 1 PH 220 V (-15 %) bis 240 V (+10 %) | |
| Max. DC-Eingangsspannung | 450 VDC | |
| Empfohlener Voc-Bereich | 360 bis 430 VDC | |
| Empfohlener MPPT-Bereich | 250 bis 350 VDC | |
| Startspannungsbereich | 160 bis 450 VDC, Parameter einstellbar | |
| Nennausgangsspannung | 3 PH oder 1 PH 220 V AC | |
| Geräuschpegel | 50 dBA max. |
| Modell | 37±1 V Module, 250 W±5 Wp | 45 ± 1 V-Module, 300 W ± 5 Wp | ||
| Module pro String | Saiten | Module pro String | Saiten | |
| VFD-PC10-4.0G-S2-MK | 11 | 2 | 9 | 2 |
| VFD-PC10-5.5G-S2-MK | 11 | 3 | 9 | 3 |
| Artikel | Spezifikation |
| Nennfrequenz | 50/60 Hz |
| Eingangsfrequenzbereich | ±5 % (47,5 bis 63 Hz) |
| Ausgangsspannung | 0 bis Eingangsspannung |
| Ausgangsfrequenz | 0,1 bis 500 Hz |
| Maximale Frequenz | 0 bis 500 Hz (SVC- und V/F-Steuerung) |
| Trägerfrequenz | 0,8 kHz bis 8 kHz, automatisch an die Last angepasst (bis zu 16 kHz unterstützt) |
| Frequenzauflösung | Digitale Einstellung 0,01 Hz; analoge Einstellung 0,025 % der Maximalfrequenz |
| Steuermodus | Sensorlose Vektorsteuerung (SVC); V/F-Steuerung |
| Anlaufdrehmoment | 0,5 Hz / 150 % (SVC) |
| Geschwindigkeitsbereich | 1:100 (SVC) |
| Genauigkeit der Geschwindigkeitsstabilität | ±0,5 % (SVC) |
| Überlastfähigkeit | 150 % Nennstrom für 60 s; 170 % für 12 s; 190 % für 1,5 s |
| Drehmomentsteigerung | Automatische Drehmomentverstärkung; manueller Boost 0,1 % bis 30,0 % |
| V/F-Kurve | Lineare, Mehrpunkt- und Quadratkurve (1,2 / 1,4 / 1,6 / 1,8 / 2,0 Potenz) |
| V/F-Trennung | Vollständige Trennung, halbe Trennung |
| Beschleunigung / Verzögerung | Linear oder S-Kurve, 0,0 bis 6500,0 s |
| Gleichstrombremsung | Startfrequenz 0,00 Hz bis Maximalfrequenz; Zeit 0,0 bis 36,0 s; aktuell 0,0 % bis 100,0 % |
| JOG-Steuerung | JOG-Frequenz 0,00 Hz bis maximale Frequenz (Standard 5 Hz); Beschleunigung/Verzögerung 0,0 bis 6500,0 s |
| Eingebaute PID | Ja, für einen geschlossenen Druck-, Durchfluss- oder Temperaturkreislauf ohne externen Regler |
| AVR | Die Ausgangsspannung bleibt stabil, wenn die Netzspannung schwankt |

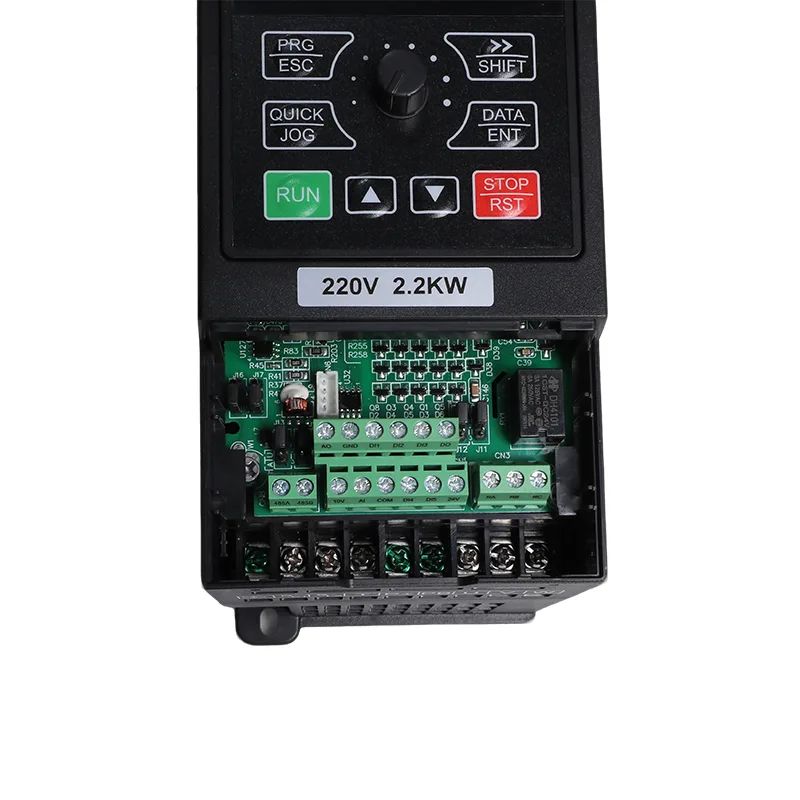

| Eingangsklemmen | 5 digitale Eingänge, DI5 unterstützt Hochgeschwindigkeitsimpulse bis zu 50 kHz; 1 Analogeingang 0-10 V oder 0-20 mA; 1 Tastatur-Potentiometer-Eingang |
| Ausgangsklemmen | 1 High-Speed-Pulsausgang bis 50 kHz; 1 Relaisausgang; 1 Analogausgang 0-20 mA oder 0-10 V |
| Kommunikation | RS485, Modbus RTU |
| Schutz | Motorkurzschlusserkennung beim Einschalten, Ausgangsphasenverlust, Überstrom, Überspannung, Unterspannung, Übertemperatur, Überlast, Unterlast, schwaches Licht |
| Betriebstemperatur | -10°C bis 50°C; Reduzieren Sie die Temperatur um 1 % pro 1 °C über 40 °C |
| Lagertemperatur | -20°C bis 60°C |
| Luftfeuchtigkeit | Unter 95 % relative Luftfeuchtigkeit keine Kondensation |
| Höhe | Unter 1000 m; Reduzierung um 1 % pro 100 m von 1000 auf 3000 m |
| Vibration | Unter 5,9 m/s² (0,6 g) |
| Gehäuse | IP20, Wandmontage oder Schrank, vertikale Installation |
| Vertriebssystem | TN, TT |
| EMV / Sicherheit | IEC 61800-3 (C3); IEC 61800-5-1 |
Die Modelle mit 4,0 kW und 5,5 kW bieten einen Ausgangsstrom von 17 A und 25 A. Das SVC-Anlaufdrehmoment ist mit 150 % bei 0,5 Hz spezifiziert, mit einer Überlastfähigkeit von 150 % des Nennstroms für 60 Sekunden. Aufgrund ihrer Eingangsstromwerte von 32 A und 45 A ist die richtige Auswahl von Versorgung, Leistungsschalter und Kabel unerlässlich.
Das 4,0-kW-Modell verwendet zwei Strings und das 5,5-kW-Modell drei. Halten Sie das Array innerhalb des empfohlenen Leerlaufbereichs von 360–430 VDC und des Maximums von 450 VDC. Verwenden Sie einen PV-Leistungsschalter und einen Generatoranschlusskasten für parallele Strings.
Unterlastschutz und konfigurierbare Wasserstandserkennung unterstützen die Abschalt- und Neustartlogik der Pumpe, wenn die entsprechenden Eingänge und Parameter eingestellt sind.
P8-00 wählt den Solarpumpenmodus oder den Allzweckmodus. Letzterer unterstützt SVC/V/F-Steuerung, integriertes PID und RS485 Modbus RTU.
Verwenden Sie ein Überspannungsschutzgerät vom Typ II, wenn das Array mehr als 10 m vom Laufwerk entfernt ist. Das Handbuch empfiehlt eine Ausgangsdrossel, wenn das Pumpenkabel länger als 50 m ist.
Die 4,0 kW/5,5 kW 1-phasige 230-V-Solarpumpe und der Allzweck-Wechselrichter VFD sind für Installationen gedacht, die eine Motorleistung von 4,0 kW oder 5,5 kW benötigen, aber keine dreiphasige Netzversorgung nutzen können. Die Solarpumpenkonfiguration eignet sich für Wasseranwendungen, während der Allzweckmodus den Einsatz auf kompatible motorbetriebene Geräte erweitert.
Das 5,5-kW-Modell hat einen angegebenen Eingangsstrom von 45 A. Die Stromversorgung, der Leistungsschalter und das Kabel müssen für den Installationsstrom und die geltenden elektrischen Anforderungen ausgelegt sein. Der Solarbetrieb kann die aus dem Netz entnommene Energiemenge reduzieren, wenn Solarstrom verfügbar ist, die tatsächliche Netznutzung hängt jedoch von der Anlage, der Pumpenlast und den Betriebsbedingungen ab.
Die empfohlene Array-Konfiguration bietet mehr Photovoltaik-Kapazität für das leistungsstärkere 5,5-kW-Modell. Tabelle B listet drei parallele Strings für die 5,5-kW-Version und zwei für die 4,0-kW-Version auf. Überprüfen Sie die Gesamtleistung, die Leerlaufspannung und den Strom des Arrays anhand der Modul- und Wechselrichterspezifikationen.
Die PV- und Netzanschlüsse, Schaltgeräte und Parametereinstellungen müssen dem iMaster-Handbuch für den gewählten Betriebsmodus entsprechen. Schließen Sie Solar- und Netzschalter nicht gleichzeitig, es sei denn, der angegebene Schaltkreis und die Schutzanordnung erlauben dies ausdrücklich. Inbetriebnahme- und Umschalteinstellungen, einschließlich P8-15, sollten gemäß dem Schaltplan des Herstellers angewendet werden.
Dimensionieren Sie das Kabel entsprechend dem Array-Strom, der Kabellänge, den Installationsbedingungen und den geltenden elektrischen Anforderungen. Verwenden Sie ein für den Photovoltaik-Betrieb im Freien geeignetes Kabel. Die Installationsanleitung spezifiziert einen DC-Trennschalter am PV-Eingang und einen Photovoltaik-Sammelkasten, wenn Strings parallel geschaltet sind.
Zur Erkennung von Zuständen wie dem Verlust der Wasserlast ist ein Unterlastschutz vorgesehen. Die bereitgestellten Parameterinformationen geben einen Erkennungsgrad von 25 %, eine Bestätigungszeit von 60 s und eine Rücksetzverzögerung von 120 s an. Wenn eine Niveausonde verwendet wird und ausfällt, kann der Antrieb E43 melden. Überprüfen Sie die konfigurierten Schwellenwerte und Verzögerungen anhand der tatsächlichen Pumpe und Installation.
Ja. P8-00 wählt den Solarpumpenmodus oder den Allzweckmodus. Der Allzweckmodus unterstützt SVC- oder V/F-Steuerung, integriertes PID und Modbus RTU. CSIVEI kann den gewünschten Modus vor der Auslieferung einstellen und der Betriebsmodus kann später über die Parametereinstellung geändert werden, wenn die Anwendung und Verkabelung geeignet sind.
OEM-Branding und Konfiguration der Parameter vor dem Versand können bei Anfrage besprochen werden. Stellen Sie die erforderliche Menge und die Etikettenvorlage bereit, damit CSIVEI die verfügbare Vereinbarung, den Preis und den Zeitplan bestätigen kann.
