4,0 kW/5,5 kW 3-Phasen-380-V-Solarpumpe und Allzweck-Wechselrichter VFD

CSIVEI stellt die dreiphasige 380-V-Solarpumpe mit 4,0 kW/5,5 kW und den Allzweck-Wechselrichter VFD für dreiphasige Motorsysteme her, die eine Photovoltaik-Pumpensteuerung oder einen herkömmlichen Betrieb mit variabler Frequenz erfordern. Die Modelle VFD-PC10-4.0G-T4 und VFD-PC10-5.5G-T4 decken Motorleistungen von 4,0 kW und 5,5 kW mit Nennausgangsströmen von 9 A bzw. 13 A ab. Beide Modelle akzeptieren einen dreiphasigen Wechselstromeingang von 380 V (-15 %) bis 440 V (+10 %).

Die Serie kombiniert Solarpumpensteuerung mit universeller Motorsteuerung in einer Wechselrichterplattform. Der ausgewählte Betriebsmodus bestimmt, wie der Antrieb seine Stromquelle und den Motorbetrieb verwaltet, während die integrierten Steuer- und Schutzfunktionen Pumpeninstallationen sowie kompatible Lüfter, Gebläse und Prozessmaschinen unterstützen. Geben Sie bei der Angebotsanfrage die Nennwerte des Motortypenschilds und die vorgesehene Anwendung an, um das richtige Modell und die richtige Konfiguration zu ermitteln.

Duale Betriebsmodi

Die 4,0 kW/5,5 kW 3-Phasen-380-V-Solarpumpe und der Allzweck-Wechselrichter VFD unterstützen zwei Betriebsmodi, die über Parameter P8-00 ausgewählt werden.

Solarpumpenmodus – P8-00 = 1

In diesem Modus nutzt der Antrieb Photovoltaikstrom zum Betrieb einer kompatiblen Pumpe, mit MPPT-Steuerung und automatischen Netzumschaltfunktionen. Wenn die Solarenergie nicht ausreicht, ermöglicht die konfigurierte Umschaltsequenz, dass das System Netzstrom nutzt. Diese Anordnung eignet sich für landwirtschaftliche Bewässerung, Bohrlochwasserversorgung und andere Pumpanwendungen, bei denen während eines Teils des Betriebstages Solarenergie verfügbar ist.

Allgemeiner Modus – P8-00 = 0

In diesem Modus arbeitet der Antrieb als herkömmlicher Frequenzumrichter für kompatible Motoren, einschließlich Pumpen, Lüfter, Gebläse und Prozessmaschinen. Sensorlose Vektorsteuerung (SVC) und V/F-Steuerung unterstützen unterschiedliche Motorsteuerungsanforderungen, ohne die Photovoltaik-Pumpfunktion zu verwenden.

CSIVEI kann den Betriebsmodus vor dem Versand konfigurieren. Der Modus kann auch durch Anpassen von P8-00 geändert werden, sodass der Antrieb einer anderen Anwendung zugewiesen werden kann, wenn sich die Installationsanforderungen ändern. Die relevanten Parameter und Verkabelung müssen zur gewählten Betriebsart passen.

Anforderungen an Solaranlagen und Gleichspannung

Die empfohlene Photovoltaikanlage hängt von der Wechselrichterleistung und den elektrischen Eigenschaften der Module ab. Tabelle B enthält Modul- und String-Konfigurationen für zwei Moduloptionen: 37 ± 1 V-Module mit einer Nennleistung von 250 W ± 5 Wp und 45 ± 1 V-Module mit einer Nennleistung von 300 W ± 5 Wp.

Die wichtigsten DC-seitigen Grenzwerte sind:

Die Reihenstringspannung muss anhand der tatsächlichen Leerlaufspannung des Moduls und der erwarteten Betriebstemperaturen bewertet werden. Parallelstranganordnungen sollten der empfohlenen Konfiguration und den geltenden DC-Schutzanforderungen entsprechen. Für den ordnungsgemäßen Betrieb des Wechselrichters ist es wichtig, dass das Array innerhalb der angegebenen Spannungsgrenzen bleibt.

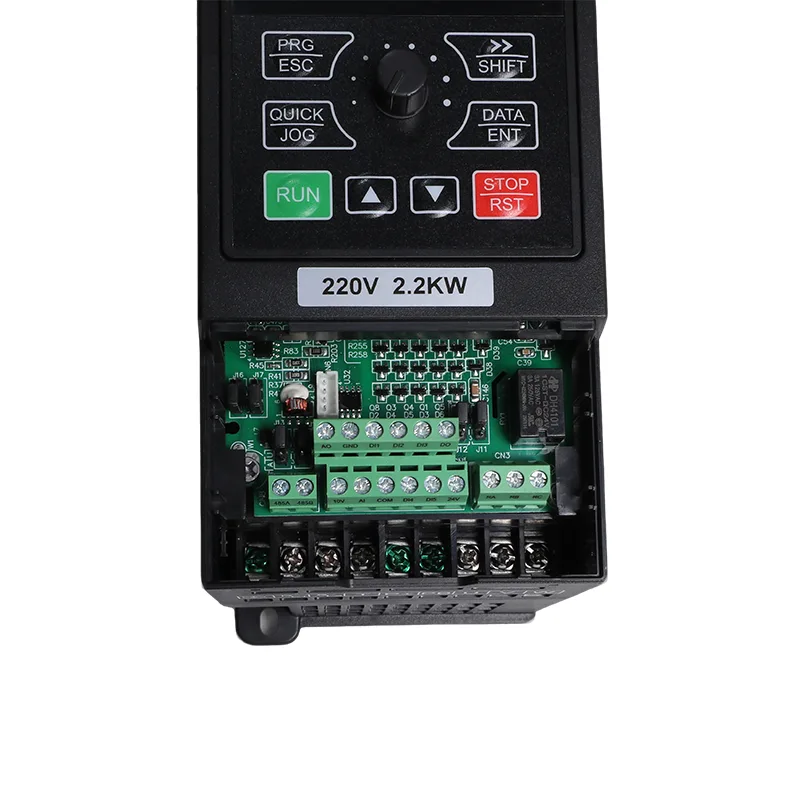

Rahmen und Installation

Beide Modelle haben die gleichen Gehäuseabmessungen von 245 × 142 × 181,3 mm und ein Montagemuster von 107 × 235 mm. Das kompakte Wand- oder Schrankmontagedesign ermöglicht die Integration des Antriebs in eine Pumpensteuerungsinstallation, ohne dass die Motorleistung oder die Anwendung geändert werden muss, nur um den Wechselrichter unterzubringen.

Der Antrieb verfügt über ein IP20-Gehäuse und ist für den vertikalen Einbau an einem geeigneten geschützten Ort vorgesehen. Bei der Installationsplanung sollten die Betriebsumgebung, der elektrische Schutz, die Kabelführung und der Zugang für Inbetriebnahme und Wartung berücksichtigt werden. Der allgemeine Betriebstemperaturbereich liegt zwischen -10 °C und 50 °C, bei über 40 °C ist eine Leistungsreduzierung erforderlich.

Spezifikationen

Tabelle A. Modellbewertungen

Tabelle B. Empfohlene Solaranlage

Tabelle C. Allgemeine Spezifikationen (gleich für die gesamte iMaster-Reihe)

Typische Anwendungen

Die iMaster VFD-PC10-Serie kombiniert Solarpumpenmanagement mit Motorsteuerung mit variabler Frequenz, wodurch sich die 4,0-kW- und 5,5-kW-Modelle für eine Reihe von Wasseraufbereitungs- und Industrieanwendungen eignen.

Für Installationen, die sowohl Photovoltaikpumpen als auch konventionelle Motorsteuerung benötigen, können die dreiphasige 380-V-Solarpumpe mit 4,0 kW/5,5 kW und der Allzweck-Wechselrichter VFD für den vorgesehenen Betrieb spezifiziert und entsprechend konfiguriert werden.

Bei Wassersystemen, die eine Druckregulierung erfordern, kann die integrierte PID-Funktion ein geeignetes Rückkopplungssignal verwenden, um den Motorbetrieb um einen konfigurierten Sollwert herum anzupassen. Mit einem entsprechend ausgewählten Drucktransmitter und richtig konfigurierten Steuerparametern kann der Antrieb den Systemdruck bei Bedarfsänderungen regeln. Die endgültigen Einstellungen hängen von der Pumpe, dem Motor und der Anwendung ab.

Technische Highlights

1. Automatische Umstellung von Solar auf Netz

2. Integrierte PID-Steuerung

Der integrierte PID unterstützt die Druck-, Durchfluss- oder Temperaturregelung im geschlossenen Regelkreis. Sollwert- und Feedbackquellen werden über die verfügbaren FC-Gruppenparameter ausgewählt.

3. Wichtiger PV- und motorseitiger Schutz

4. Motorsteuerung und Kommunikation

Der Allzweckmodus unterstützt SVC- und V/F-Steuerung, Überlastfähigkeit von 150 % für 60 Sekunden und RS485-Kommunikation mit Modbus RTU.

5. Zwei konfigurierbare Betriebsmodi

P8-00 = 1: Solarpumpenmodus. P8-00 = 0: Allzweck-Wechselrichtermodus. CSIVEI kann den Betriebsmodus und die gewünschten Parameter vor dem Versand einstellen.

FAQ

Warum benötigt das 4-kW-Modell 20 Module, während das 5,5-kW-Modell 18 x 2 benötigt?

Das 4-kW-Gerät betreibt einen einzelnen Strang, daher wird der Strang länger gebaut, um das 550- bis 750-V-Gleichstromfenster zu erreichen. Die 5,5-kW-Einheit benötigt etwa die doppelte Array-Wattleistung, was mit zwei parallelen 18er-Strängen leichter zu erreichen ist. Beide bleiben unter dem 900-VDC-Maximum.

Kann ich dies an einer vorhandenen netzgekoppelten Pumpe nachrüsten?

Ja, und es ist die häufigste Installation. Lassen Sie die Pumpe und die Verkabelung in Ruhe, fügen Sie das Array und den DC-Trennschalter hinzu und verdrahten Sie die vorhandene Versorgung mit R, S und T. Stellen Sie P8-15 für die automatische Umschaltung auf 0. Solarenergie trägt tagsüber die Last und das Netz übernimmt, wenn nicht genügend Sonne vorhanden ist.

Wie schalte ich die Pumpe aus, wenn der Tank voll ist?

Montieren Sie einen Schwimmer- oder Niveauschalter an DI2 oder DI3. Die Klemmenpolarität wird in F6-10 eingestellt, sodass beide Kontaktanordnungen funktionieren. Sie können die AI-Wasserstandserkennung auch verwenden, indem Sie P8-18 auf 1 setzen und den Vollschwellenwert in P8-19 und die Schlafverzögerung in P8-20 anpassen.

Welche Fehler werde ich tatsächlich im Feld sehen?

Die häufigsten sind A01 schwache Solarenergie, A02 Tank voll, A03 Wassermangel und A04 Motorunterlast. Die Hardwarefehler E01 bis E30 umfassen Überstrom, Überspannung, Unterspannung, Phasenverlust und Übertemperatur, wobei E43 für eine ausgefallene Füllstandsonde und E44 für eine Unterlastbedingung steht, die nicht behoben wird.

Ist der Antrieb geschützt, wenn das Pumpenkabel beschädigt ist?

Ja. Schutz vor Phasenverlust am Ausgang und Erkennung von Motorkurzschlüssen beim Einschalten gehören ebenso zur Standardausstattung wie Überstrom, Überspannung, Unterspannung, Übertemperatur und Überlast.

Kann ich es auf einer Maschine verwenden, die nichts mit Wasser zu tun hat?

Ja. Im Allzweckmodus handelt es sich um einen standardmäßigen dreiphasigen Wechselrichter für Lüfter, Gebläse, Kompressoren und Prozesspumpen mit SVC- oder V/F-Steuerung, PID und Modbus. Bestellen Sie es in diesem Modus und es wird für den Job konfiguriert geliefert. Und eine im Solarpumpenmodus gekaufte Einheit kann anschließend mit P8-00 verschoben werden.

Können wir vor dem Versand unsere eigenen Standardparameter festlegen?

Ja. Teilen Sie uns die Motorleistung, die Panelkonfiguration und alle gewünschten standortspezifischen Einstellungen mit, und wir laden sie, bevor das Gerät abfährt. Das spart Zeit bei der Inbetriebnahme vor Ort und ist der Grund, warum viele Händler konfigurierte statt standardmäßige Systeme kaufen.
