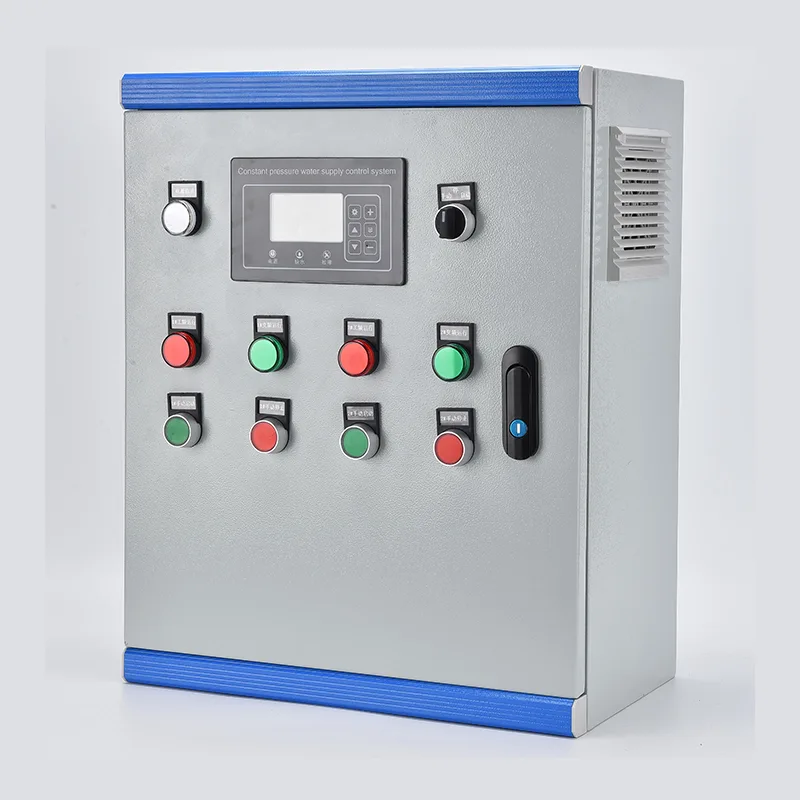

Der Steuerschrank für die Wasserversorgung mit konstantem Druck integriert einen VFD, eine SPS oder eine spezielle Pumpensteuerung, Eingangsleistungsschalter, Ausgangsschütze pro Pumpe, einen Steuertransformator und eine Drucktransmitterschnittstelle in einem einzigen Standgehäuse. Die Nennleistungen reichen von 0,75 kW bis 400 kW bei 380–480 V dreiphasig. Ein Drucksensor am Hauptverteiler leitet ein 4–20-mA-Signal an den Regler weiter, der kontinuierlich den tatsächlichen Druck mit dem benutzerdefinierten Sollwert vergleicht und die VFD-Ausgangsfrequenz über eine PID-Schleife anpasst, um die Regelung innerhalb von ±0,02 MPa zu halten. In Systemen mit mehreren Pumpen arbeitet die Führungspumpe unter VFD-Steuerung, während Folgepumpen nacheinander gestartet oder abgeschaltet werden, wenn der Bedarf schwankt. Die Betriebsrotation gleicht die Betriebsstunden aller Pumpen aus. Der Schutz umfasst Trockenlauf, Überlast, Phasenausfall, Kurzschluss und Überdruck. Ein an der Tür montierter HMI-Touchscreen zeigt Systemdruck, Pumpenstatus, Frequenz, Fehlerprotokolle und Energiedaten an. Die Kommunikation über Modbus RTU/TCP oder optionales 4G-Cloud-Gateway ermöglicht Fernüberwachung und SCADA-Integration. Das Gehäuse besteht aus verzinktem Stahl mit Pulverbeschichtung und ist gemäß IP54-Standard oder bis zu IP65 für den Außenbereich geeignet.
Wenn der Wasserdruck trotz wechselndem Bedarf konstant bleiben muss, ersetzt der Wasserversorgungs-Kontrollschrank mit konstantem Druck die Schwerkraftspeicherung und das Pumpen mit fester Geschwindigkeit durch eine automatisierte, bedarfsgerechte Steuerung.
Städtische Wassernetze unterliegen großen Druckschwankungen zwischen Spitzenzeiten und nächtlichen Niedrigwasserperioden. Der Schrank hält den Druck an bestimmten Netzwerkpunkten konstant, indem er die Pumpengeschwindigkeit und -stufe moduliert und so Einbrüche und Druckstöße eliminiert, die Rohrverbindungen belasten und zu Servicebeschwerden führen. Bei Druckerhöhungsstationen entlang langer Übertragungsnetze passt sich der PID-Schleife an den sich ändernden Vordruck und die variable Entnahme nach unten an.
Apartmenttürme, Hotels und Bürogebäude benötigen zuverlässigen Druck in den oberen Stockwerken. Ein Konstantdruckschrank mit mehreren vertikalen mehrstufigen Pumpen passt die Leistung automatisch an den auslastungsabhängigen Bedarf an – niedriger zur Mittagszeit, höher während der Morgen- und Abendspitzen. Das System macht sperrige Dachtanks sowie deren strukturelle Belastung, Legionellenrisiko und Wartungszugang überflüssig.
Produktionsanlagen, Lebensmittelverarbeitungsbetriebe und Kraftwerke benötigen Prozesswasser mit streng kontrolliertem Druck. Der Schrank versorgt Kühlturmnachspeisung, Spülleitungen, Kesselspeisung und Produktionswasserkreisläufe mit einer an die Prozessanforderungen angepassten Regelgenauigkeit. Die VFD-basierte Steuerung eliminiert die Energieverschwendung und den Ventilverschleiß, die mit der Drosselung einhergehen.
Großflächige Tropf-, Sprinkler- und Center-Pivot-Systeme benötigen einen variablen Durchfluss bei stabilem Druck über Feldzonen mit unterschiedlichen Emittereigenschaften. Der Schrank verwaltet mehrere Pumpenkonfigurationen, darunter Bohrloch-Tauchpumpen und horizontale Druckerhöhungspumpen, und passt die Leistung automatisch an die Anzahl der offenen Bewässerungszonen an. Ein eingebauter Trockenlaufschutz schützt die Pumpen bei Schwankungen des Quellwasserspiegels.
Dorfsysteme und abgelegene Siedlungen profitieren von einem automatisierten Druckmanagement, das den manuellen Pumpenbetrieb ersetzt. Der Schrank ist mit einem Speichertank-Füllstandsensor ausgestattet und startet und stoppt automatisch, um die Tankfüllung aufrechtzuerhalten und gleichzeitig einen konstanten Druck an die Verbraucher zu liefern. Durch die Fernüberwachung über 4G kann ein einzelner Bediener mehrere verstreute Stationen von einem Mobiltelefon oder einem zentralen SCADA aus verwalten.
Resorts und Freizeiteinrichtungen mit über ein Gelände verteilten Gebäuden benötigen einen gleichmäßigen Druck für Gästezimmer, Küchen, Wäschereien und Landschaftsgestaltung. Der Schrank verwaltet mehrere Pumpen, um den Spitzenbedarf morgens und abends zu decken und gleichzeitig den Energieverbrauch außerhalb der Spitzenzeiten zu reduzieren, wobei sich das System über Nacht größtenteils im Ruhemodus befindet.
Der Steuerschrank für die Wasserversorgung mit konstantem Druck vereint VFD-Geschwindigkeitsregelung, SPS-basierte Pumpensequenzierung und umfassenden Schutz in einem einzigen werkseitig montierten Gehäuse und ermöglicht so ein autonomes Druckmanagement für Einzel- bis Mehrpumpeninstallationen.
Ein Drucktransmitter am Hauptsammelrohr wandelt den Wasserdruck in ein analoges 4–20-mA-Signal um. Der Regler führt einen digitalen PID-Algorithmus aus: Die Proportionalverstärkung bestimmt, wie aggressiv das System auf Druckabweichungen reagiert, die Integralzeit eliminiert den stationären Offset und die Differenzialdämpfung unterdrückt ein Überschwingen bei plötzlichen Durchflussänderungen. Der PID-Ausgang legt direkt die VFD-Frequenzreferenz fest und passt die Pumpengeschwindigkeit in Echtzeit an den Bedarf an. Die typische Regelgenauigkeit liegt bei ±0,02 MPa, sobald sie auf die spezifischen Systemeigenschaften abgestimmt ist – Rohrlänge, Pumpenkurve und Druckbehältervolumen.
Wenn der Bedarf die Kapazität einer einzelnen VFD-angetriebenen Pumpe übersteigt, schaltet die Steuerung zusätzliche Pumpen in Betrieb. Die Führungspumpe läuft unter VFD-Steuerung. Wenn die maximale Frequenz erreicht ist und der Druck immer noch unter den Sollwert fällt, schaltet die Steuerung diese Pumpe über ihren Bypass-Schütz auf den Betrieb mit fester Drehzahl um und startet eine Folgepumpe unter VFD-Steuerung. Wenn der Bedarf sinkt und der VFD die Mindestfrequenz erreicht, wobei der Druck über dem Sollwert liegt, werden die Folgepumpen nacheinander abgeschaltet und die Führungspumpe kehrt zur Steuerung mit variabler Geschwindigkeit zurück. Dadurch wird sichergestellt, dass jeweils nur eine Pumpe mit variabler Drehzahl läuft, während die anderen mit konstanter Drehzahl nahe ihrem besten Effizienzpunkt arbeiten.
Um den Verschleiß gleichmäßig zu verteilen, wechselt die Steuerung die Bezeichnung der Leitpumpe basierend auf den kumulierten Betriebsstunden oder der Startanzahl. Die Pumpe mit den niedrigsten Betriebsstunden wird zur nächsten Leitung, wenn die Rotation ausgelöst wird. Dies geschieht bei Bedingungen mit geringem Durchfluss, um Druckunterbrechungen zu vermeiden. Eine Pumpe, die wegen Wartungsarbeiten offline geschaltet wird, wird über einen digitalen Eingang aus der Rotation ausgeschlossen und die Steuerung verteilt den Betrieb auf die verbleibenden Pumpen neu.
In Zeiten ohne Nachfrage – zum Beispiel über Nacht in Gewerbegebäuden – erreicht der VFD schließlich seine Mindestfrequenz, während der Druck auf dem Sollwert bleibt. Nach einer konfigurierbaren Verzögerung wechselt der Controller in den Schlafmodus und stoppt alle Pumpen. Ein kleiner Membrantank hält den Systemdruck im Schlaf aufrecht. Wenn der Druck auf den Nachlaufschwellenwert abfällt, startet die Steuerung die Führungspumpe neu und fährt hoch, um den Druck wiederherzustellen. Dieser Zyklus verhindert, dass Pumpen längere Zeit gegen ein geschlossenes Ventil laufen, spart Energie und schützt die Pumpe vor Überhitzung.
Der Controller bietet pumpenspezifischen Schutz, der über die standardmäßige Motorüberlastung hinausgeht. Die Trockenlauferkennung nutzt entweder einen digitalen Eingang von einer Bohrloch-Füllstandssonde oder die Unterstromerkennung des Motors. Überdruckauslösung mit automatischer Rückstellung verhindert Rohrschäden, wenn ein Ventil plötzlich schließt. Eine Schnellzyklussperre begrenzt die Anzahl der Starts pro Stunde, um die Motorwicklungen zu schützen. Phasenausfall- und Phasenfolgeüberwachung verhindern mechanische Schäden durch Rückwärtsdrehung. Alle Auslöseereignisse werden mit einem Zeitstempel versehen und im Fehlerprotokoll gespeichert, mit einer konfigurierbaren Anzahl von Auto-Reset-Versuchen, bevor die Sperrung ein Eingreifen des Bedieners erfordert.
Der VFD ist für den Pumpenbetrieb mit variablem Drehmoment und einer Überlastung von 110 % für 60 Sekunden ausgewählt. Die Flying-Start-Fähigkeit ermöglicht einen nahtlosen Neustart einer im Leerlauf befindlichen Pumpe ohne Auslösung bei Überstrom. Durch die Sprungfrequenzprogrammierung werden mechanische Resonanzbänder vermieden. Die automatische Energieoptimierung reduziert den Magnetisierungsstrom des Motors bei geringer Last und spart so zusätzliche Energie, wenn die Pumpe unter Volllast läuft. Eine eingebaute Zwischenkreisdrossel und ein RFI-Filter minimieren die Einspeisung von Oberschwingungsströmen in die Versorgung.
Ein an der Tür montierter Farb-Touchscreen bietet Echtzeit-Systemdruck und -Sollwert, den Status der einzelnen Pumpen, kumulierte Betriebsstunden und Startzähler pro Pumpe, aktive Alarme mit Fehlerhistorie und passwortgeschützten Parameterzugriff. Die Handhilfsbetätigung unterstützt Inbetriebnahme- und Wartungstätigkeiten.
Standard-RS485-Modbus-RTU verbindet sich mit SCADA- oder Telemetriegeräten vor Ort. Ein optionales 4G- oder Ethernet-Cloud-Gateway ermöglicht den Fernzugriff über einen Webbrowser oder eine Smartphone-App und liefert Druck-, Pumpenstatus-, Energieverbrauchs- und Alarm-Push-Benachrichtigungen in Echtzeit. Bediener können Drucksollwerte aus der Ferne an spezifische Systemanforderungen anpassen.
Der Standschrank besteht aus 1,5–2,0 mm starkem verzinktem Stahlblech mit UV-beständiger Pulverbeschichtung. IP54 ist Standard für Trinkhallen in Innenräumen. Für Außen- und Wasseraufbereitungsumgebungen ist IP55 oder IP65 verfügbar. Eine gefilterte Zwangsbelüftung mit thermostatischer Lüftersteuerung hält die Innentemperatur innerhalb des Betriebsbereichs des VFD. Für Außenanlagen in tropischen oder Wüstengebieten können ein Sonnenschutzdach und eine Antikondensationsheizung bestellt werden. Die Kabeleinführung erfolgt durch Flanschplatten im Schrankboden. Der Schrank ist gemäß IEC 61439-1/2 konzipiert und gebaut, wobei alle Komponenten CE-gekennzeichnet sind und regionale Zertifizierungen verfügbar sind.
F1: Wie hält der Schrank den Druck konstant?
Ein Drucksensor am Hauptwasserverteiler misst kontinuierlich den Systemdruck und sendet ein 4–20-mA-Signal an die Steuerung. Der PID-Algorithmus des Reglers vergleicht den tatsächlichen Druck mit dem vom Benutzer eingestellten Ziel. Wenn der Druck sinkt, erhöht es die VFD-Ausgangsfrequenz, um die Pumpe zu beschleunigen. Steigt der Druck, verlangsamt er die Pumpe. Diese Regelung im geschlossenen Regelkreis läuft kontinuierlich und hält den Druck typischerweise innerhalb von ±0,02 MPa des Sollwerts.
F2: Wie viele Pumpen kann ein Schaltschrank für die Wasserversorgung mit konstantem Druck steuern?
Standardkonfigurationen unterstützen 1 bis 6 Pumpen, wobei 2 oder 3 Pumpen am häufigsten eingesetzt werden. In Systemen mit mehreren Pumpen treibt ein einzelner VFD die Pumpe mit variabler Drehzahl an, während bei steigendem Bedarf weitere Pumpen mit fester Drehzahl starten. Die gesamte Pumpensequenz-, Wechsel- und Fehlerumschaltlogik ist in die Steuerung integriert.
F3: Was ist der Unterschied zwischen diesem Schrank und der Installation separater VFDs an jeder Pumpe?
Der Schrank bietet ein komplettes Steuerungssystem – Pumpensequenzlogik, Druck-PID-Schleife, automatischer Wechsel, Fehlerumschaltung, Schlaf-/Wachfunktion und eine einzige Benutzeroberfläche – alles vorverkabelt und werkseitig getestet. Einzelne VFDs können den Betrieb mehrerer Pumpen nicht ohne umfangreiche externe Technik koordinieren.
F4: Kann das System mit oder ohne Speichertank arbeiten?
Beide. Bei einer Tankfüllanwendung hält die Steuerung den Systemdruck aufrecht, während ein Füllstandsensor im Tank für die Start-/Stopp-Autorität sorgt. In einer direkten Hauptkonfiguration hält der Regler den Leitungsdruck direkt an der Verteilungsleitung aufrecht und moduliert die Pumpengeschwindigkeit entsprechend der Verbrauchernachfrage, ohne dass ein Speichertank erforderlich ist.
F5: Welche Pumpentypen sind kompatibel?
Der Schrank steuert Standard-Dreiphasen-Induktionsmotoren, die in Bohrlochpumpen, vertikalen mehrstufigen Pumpen, horizontalen Kreiselpumpen mit Endansaugung und Inline-Druckerhöhungspumpen mit 380–480 V und 50/60 Hz verwendet werden. Permanentmagnetmotoren können auch mit kompatiblen VFDs angetrieben werden.
F6: Welcher Leistungsbereich ist verfügbar?
Standardkonfigurationen decken 0,75 kW bis 400 kW ab. Die Größe des Schaltschranks basiert auf der Anzahl der Pumpen, dem Volllaststrom des Motors jeder Pumpe und dem Fehlerpegel vor Ort. Unsere Ingenieure wählen aus Ihren Pumpendaten den Frequenzumrichter, die Schütze, Leistungsschalter und das Sammelschienensystem aus.
F7: Welche Fernüberwachungsoptionen sind verfügbar?
Standard-RS485-Modbus-RTU stellt eine Verbindung zum Standort-SCADA her. Optionale 4G- oder Ethernet-Gateways stellen eine Verbindung zu einer Cloud-Plattform her und ermöglichen über einen Webbrowser oder eine Smartphone-App den Zugriff auf Druck, Pumpenstatus, Energieverbrauch, Fehleralarme und historische Daten in Echtzeit. SMS- oder App-Push-Benachrichtigungen machen Bediener auf Störungen aufmerksam.
F8: Welche Wartung erfordert der Schrank?
Monatliche Inspektion von Türdichtungen und Lüftungsfiltern. Vierteljährliche Überprüfung der Stromanschlüsse. Jährliche Funktionsprüfung der Sicherheitseinrichtungen und Wechsellogik. Die VFD-Lüfter und Zwischenkreiskondensatoren haben eine Lebensdauer von 5–10 Jahren und sind austauschbar. Der Drucktransmitter sollte jährlich kalibriert werden.
F9: Wie spart dieses System im Vergleich zum herkömmlichen Pumpen Energie?
Eine Pumpe mit konstanter Drehzahl und Drosselventil verschwendet Energie beim Pumpen gegen eine künstliche Drosselung. Der VFD passt die Pumpengeschwindigkeit direkt an den Bedarf an. Da die Pumpenleistung mit der Potenz der Geschwindigkeit skaliert, verbraucht eine Pumpe bei 80 % Drehzahl etwa 50 % der Energie bei voller Drehzahl. Mit dem Ruhemodus in Zeiten ohne Bedarf erzielen Anlagen typischerweise eine Energieeinsparung von 20 bis 40 %.
Eine kommunale Wasserbehörde in einer großen asiatischen Stadt verwaltete über 80 sekundäre Wasserversorgungs-Druckerhöhungsstationen für Wohnhochhaussiedlungen. Jede Station versorgte 200 bis 800 Wohnungen in Türmen mit 18 bis 35 Stockwerken. Die vorhandene Ausrüstung war veraltet – einige Stationen verwendeten Dachtanks mit Schwimmerventil-Nachfüllung, andere verwendeten Pumpensätze mit fester Drehzahl und Druckminderventilen. Die Stadtregierung ordnete eine Modernisierung an, um die Druckqualität zu verbessern, Dachtanks aus Gründen der öffentlichen Gesundheit zu entfernen und den Energieverbrauch der Pumpen zu senken.
Jede Druckerhöhungsstation versorgte einen Turm mit einem unterschiedlichen Nachfrageprofil: starke Morgen- und Abendspitzen, mäßiger Tagesbedarf und ein Durchfluss nahe Null über Nacht. Die vorhandenen Pumpen mit fester Drehzahl liefen unabhängig vom Bedarf mit voller Leistung und ließen überschüssigen Druck über Druckminderventile ab. Dadurch wurde viel Energie verschwendet und gleichzeitig Wärme und Lärm in den Pumpenräumen erzeugt. Dachtanks mussten entfernt werden, um neue Gesundheitsvorschriften zu erfüllen, und die Behörde verlangte von allen neuen Stationen, dass sie Daten an eine zentrale SCADA-Plattform melden. Außerdem war der Platz knapp – die meisten Pumpenräume wurden in Kellerbereiche mit begrenzter Deckenhöhe und eingeschränktem Zugang umgebaut.
Nach einem erfolgreichen Pilotversuch an drei Stationen entschied sich die Behörde für werksgefertigte Konstantdruckschränke. In einem einzigen Gehäuse waren der VFD, die Steuerung, die Ausgangsschütze für drei vertikale mehrstufige Pumpen, die Druckschnittstelle und der HMI-Touchscreen untergebracht – passend zur Grundfläche des alten Panels. Durch die PID-Druckregelung konnten die Druckminderventile vollständig entfernt werden. Die Geschwindigkeit der Führungspumpe passte sich dem Bedarf an, weitere Pumpen wurden je nach Bedarf gestaffelt. Über Nacht schlief das System, der Druck wurde von einem kleinen Membrangefäß gehalten.
Der Wasserdruck in den Wohnungen im obersten Stockwerk stabilisierte sich unabhängig von der Nachfrage auf dem vorgeschriebenen Minimum, ohne dass es in den unteren Stockwerken zu einem Überdruck kam, der durch das alte System verursacht wurde. Der Energieverbrauch wurde pro Station gemessen und über Modbus an das SCADA-System der Behörde übertragen, was den Betreibern Echtzeiteinblicke und die Möglichkeit gab, Drucksollwerte aus der Ferne für die spezifische Höhe jedes Turms anzupassen.
In der ersten Phase wurden innerhalb von 18 Monaten 32 Konstantdruckschränke installiert. Jeder Schrank war mit Pumpendaten und Drucksollwerten vorinstalliert, die auf den jeweiligen Turm abgestimmt waren. Vor-Ort-Inbetriebnahme der angeschlossenen Netzversorgung, der Pumpenmotorkabel und des Drucktransmitters – normalerweise an einem Tag pro Station abgeschlossen.
● Die Druckbeschwerden von Bewohnern der obersten Stockwerke in den 32 Gemeinden gingen innerhalb von drei Monaten nach der Inbetriebnahme auf null zurück.
● Der Energieverbrauch der Pumpen sank um durchschnittlich 35 % im Vergleich zum vorherigen Basiswert mit fester Drehzahl und übertraf damit das 25 %-Ziel der Behörde.
● Dachtanks wurden stillgelegt und entfernt, wodurch die damit verbundenen Kosten für Wartung und Einhaltung der Wasserqualität entfielen.
● Ein zweiköpfiges Betriebsteam verwaltet jetzt alle 32 Stationen aus der Ferne vom zentralen SCADA aus.
● Die Behörde hat den Konstantdruckschrank für die verbleibenden 50 Stationen standardisiert, Phase zwei läuft derzeit.
