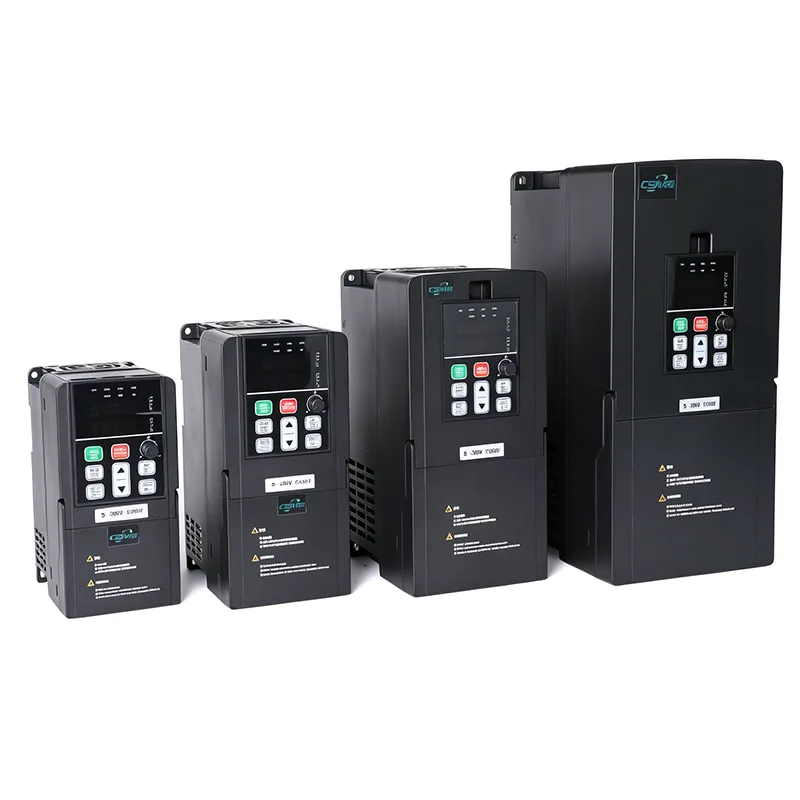

30 PS 22 kW VFD 3-Phasen-Antrieb mit variabler Geschwindigkeit

Der CSIVEI 30HP 22 kW VFD 3-Phasen-Antrieb mit variabler Drehzahl ist ein vielseitiger Einstiegsantrieb für die dreiphasige Motorsteuerung. Es wurde für kleine Industrieanlagen, Werkstattmaschinen und leichte Automatisierungsaufgaben entwickelt und bietet zuverlässige Leistung auf kompaktem Raum. Ausgestattet mit V/F- und sensorlosen Vektorsteuerungsmodi, integriertem PID-Regler und Unterstützung für externe Tastatur oder Fernbedienung. Das IP20-Gehäuse mit der Möglichkeit zur Montage nebeneinander ermöglicht eine effiziente Schalttafelinstallation. Mit einfacher Parameterkonfiguration und robuster Konstruktion bietet der CSIVEI 115-132 kW 3-Phasen-380-V-Frequenzumrichter eine solide Grundlage für grundlegende Anwendungen zur Motordrehzahlregelung.

Kernparameter und Spezifikationen

Typische Anwendungen

Der CSIVEI 30HP 22 kW VFD 3-Phasen-Antrieb mit variabler Drehzahl ist für extrem schwere Industrieanwendungen konzipiert, die extreme Zuverlässigkeit erfordern:

●  Bergbau und Mineralien – Mühlen, Brecher, Schlammpumpen

●  Wasser und Abwasser – große Hebestationen, Belüftungsgebläse, Abwasserpumpen

●  Öl und Gas – Pipelinepumpen, Rohöltransfer, Gaskompression

● Marine – Antriebsstrahlruder, Bugstrahlruder, Decksmaschinen

●  Große Ventilatoren – Tunnelbelüftung, Windkanalventilatoren, Hochofengebläse

Seine robuste Konstruktion und die aktiven Front-End-Optionen gewährleisten die Einhaltung von Netzvorschriften und Oberschwingungsnormen.

Benutzerfreundliche Bedienung und einfache Einrichtung

Bei der CSIVEI VFD-Serie steht die Benutzerfreundlichkeit im Vordergrund, wodurch die Installationszeit verkürzt und der tägliche Betrieb für Ingenieure und Wartungspersonal vereinfacht wird.

Intuitive Tastatur – Die LED/LCD-Tastatur bietet eine klare Parameteranzeige und schnelle Navigation. Parametergruppen sind logisch organisiert und die Unterstützung mehrerer Sprachen gewährleistet die Zugänglichkeit für globale Benutzer.

Schnellstart-Assistent – ​​Die Schritt-für-Schritt-Einrichtung führt Benutzer in wenigen Minuten durch die grundlegende Parameterkonfiguration. Vorkonfigurierte Anwendungsmakros (Lüfter/Pumpe, Förderer, konstantes Drehmoment) ermöglichen die Einrichtung gängiger Anwendungen mit nur einem Tastendruck.

Parameterkopierfunktion – Laden Sie Parameter von einem Antrieb auf die Tastatur hoch und laden Sie sie auf mehrere Antriebe herunter, wodurch die Einrichtungszeit für Systeme mit mehreren Antrieben erheblich verkürzt und eine konsistente Konfiguration sichergestellt wird.

Abnehmbare Tastatur – Die Tastatur kann mit einem Verlängerungskabel entfernt montiert werden und ermöglicht so eine bequeme Bedienung von Schalttafeltüren oder entfernten Standorten aus.

Kompaktes Design – Der platzsparende Platzbedarf ermöglicht die Montage nebeneinander, wodurch die Schalttafeldichte maximiert und die Anforderungen an die Schrankgröße reduziert werden.

FAQs

Wie wähle ich den richtigen 30 PS 22 kW VFD 3-Phasen-Antrieb mit variabler Drehzahl für meinen Motor aus?

Ein paar Dinge, die Sie beachten sollten:

Motorleistung: Der Frequenzumrichter sollte mit der Motorleistung übereinstimmen oder etwas größer sein.

Eingangsspannung – einphasig 230 V oder dreiphasig 400 V, stellen Sie sicher, dass sie mit Ihrer Stromversorgung übereinstimmt.

Lasttyp: Lasten mit konstantem Drehmoment wie Förderbänder oder Extruder benötigen normalerweise einen Frequenzumrichter, der auf 100–120 % der Motorleistung ausgelegt ist. Lasten mit variablem Drehmoment wie Lüfter und Pumpen können häufig einen auf die Motorleistung abgestimmten Frequenzumrichter verwenden, wodurch Sie Energie sparen.

Umgebung: Wählen Sie für staubige, feuchte oder Außenbereiche eine höhere IP-Schutzart (IP40, IP54, IP66) oder stellen Sie das Laufwerk in ein geschütztes Gehäuse.

Kommunikation – wenn Sie mit einer SPS oder SCADA kommunizieren müssen, prüfen Sie, ob der Antrieb Ihr Protokoll unterstützt (Modbus RTU ist Standard; Profibus, Ethernet/IP usw. sind optional).

CSIVEI verfügt außerdem über ein Größenbestimmungstool und technischen Support, wenn Sie eine zweite Meinung wünschen.

Wie behebe ich häufige Fehler?

Zur schnellen Diagnose zeigt der Antrieb Fehlercodes auf der Tastatur an:

●  OC (Überstrom) – auf Kurzschlüsse, Motorwicklungsprobleme oder zu kurze Beschleunigungszeit prüfen

● OV (Überspannung) – Überprüfen Sie den Bremswiderstand (falls verwendet) oder die Verzögerungszeit ist zu kurz

●  UV (Unterspannung) – Eingangsleistung und Verkabelung prüfen

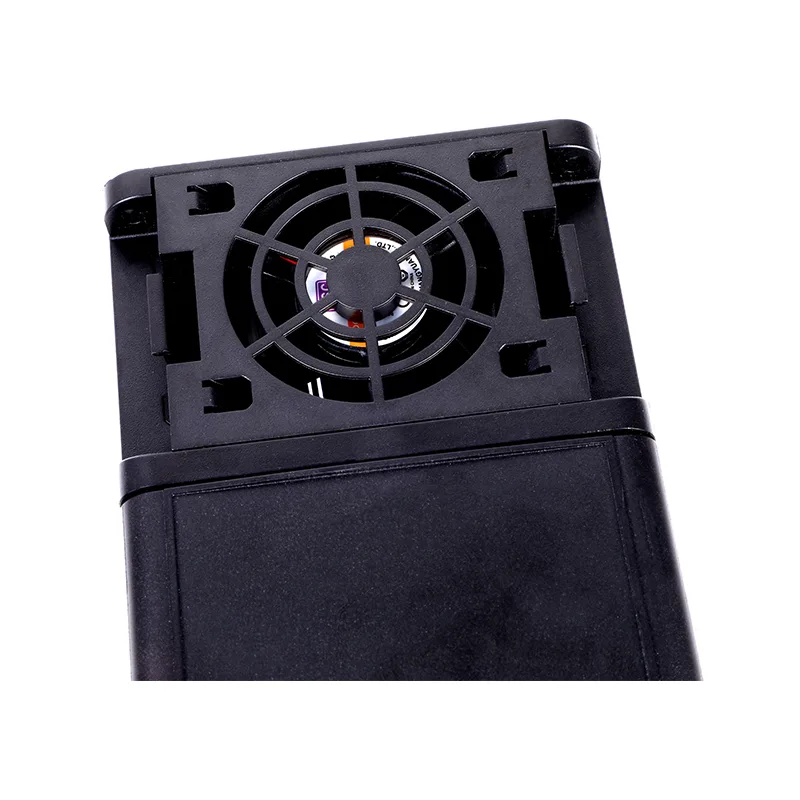

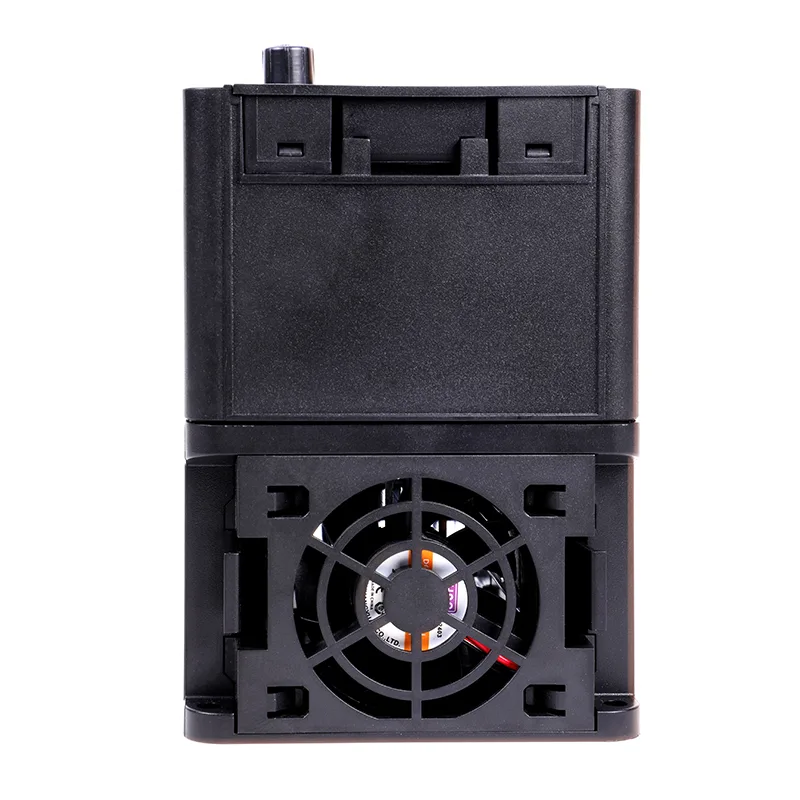

●  OH (Übertemperatur) – Überprüfen Sie den Kühlventilator, die Umgebungstemperatur und den Montageabstand

● OL (Überlastung) – Überprüfen Sie die Motorlast, erhöhen Sie die Beschleunigungszeit oder erwägen Sie eine Aufrüstung des Antriebs

●  Das Handbuch enthält eine vollständige Fehlercodetabelle mit detaillierten Schritten. Wenn immer noch etwas nicht stimmt, kann der technische Support von CSIVEI helfen.

Was ist die typische Lebensdauer eines VFD und wie pflege ich ihn?

Bei ordnungsgemäßer Installation und ordnungsgemäßen Bedingungen kann ein VFD 10–15 Jahre halten. Wichtigste Wartung: Halten Sie das Gehäuse sauber – Staubansammlungen beeinträchtigen die Kühlleistung; Überprüfen Sie die Kühlventilatoren (halten normalerweise 3–7 Jahre; ersetzen Sie sie, wenn sie laut sind oder ausfallen); Überprüfen Sie die DC-Bus-Kondensatoren – sie altern mit der Zeit und der Temperatur. Wenn das Laufwerk länger als zwei Jahre gelagert wurde, ersetzen Sie die Kondensatoren vor dem Einschalten. Umgebungstemperatur überwachen; Sichern Sie gelegentlich Parameter auf der Tastatur oder einem externen Speicher. Eine schnelle Inspektion alle 6–12 Monate hilft, Überraschungen zu vermeiden.

Wie richte ich das Laufwerk zum ersten Mal ein?

CSIVEI-Laufwerke verfügen über einen Schnellstart-Assistenten, der Sie in wenigen Minuten durch die wichtigsten Schritte führt:

Geben Sie die Daten auf dem Typenschild des Motors ein (Leistung, Spannung, Strom, Frequenz, U/min), wählen Sie ein Anwendungsmakro (Lüfter/Pumpe, Förderband, konstantes Drehmoment), legen Sie Beschleunigungs- und Verzögerungszeiten fest, wählen Sie die Frequenzquelle (Tastatur, Analogeingang, Kommunikation) und führen Sie die automatische Abstimmung durch, um die Motorsteuerung zu optimieren. Das Handbuch enthält alle Details und die Tastatur ist abnehmbar, sodass Sie sie bei Bedarf aus der Ferne bedienen können.

Kann ich einen Frequenzumrichter mit Einphaseneingang mit einem Dreiphasenmotor verwenden?

Ja. Die einphasigen 230-V-Antriebe von CSIVEI nehmen einphasigen Eingangs- und Ausgangsstrom für den Motor auf. Dies ist eine übliche Konfiguration, wenn nur einphasiger Strom verfügbar ist, Sie aber die Effizienz und Zuverlässigkeit eines dreiphasigen Motors wünschen. Stellen Sie einfach sicher, dass die Spannung des Motors mit der Ausgangsleistung des Antriebs übereinstimmt – 230 V dreiphasig.

Kundenbeispiel: Bewässerungspumpen für die Landwirtschaft

Eine große landwirtschaftliche Genossenschaft betrieb mehrere Bewässerungspumpen, um verschiedene Anbaugebiete zu versorgen. Manuelle Ventileinstellungen und Pumpen mit fester Drehzahl führten zu einer ineffizienten Wasserversorgung und hohen Energiekosten.

Lösung: CSIVEI 30HP 22kw VFD 3-Phasen-Antriebe mit variabler Drehzahl wurden an zwei Hauptpumpen installiert, wobei eine zentrale Steuerung die Pumpensequenz basierend auf dem Zonenbedarf verwaltet. Die integrierte PID der Antriebe sorgte für einen konstanten Druck im Verteilungsnetz.

Ergebnisse:

●  Wasserdruck optimiert für verschiedene Bewässerungsmethoden (Tropf vs. Sprinkler)

●  Der Energieverbrauch wurde während der Vegetationsperiode um 28 % reduziert

●  Reduzierter Wasserschlag und Rohrbelastung, wodurch die Lebensdauer der Infrastruktur verlängert wird

●  Fernüberwachung ermöglicht Echtzeitanpassung über mobile Geräte

●  Die Genossenschaft hat seitdem bei allen neuen Pumpeninstallationen standardmäßig CSIVEI-Antriebe eingesetzt.
