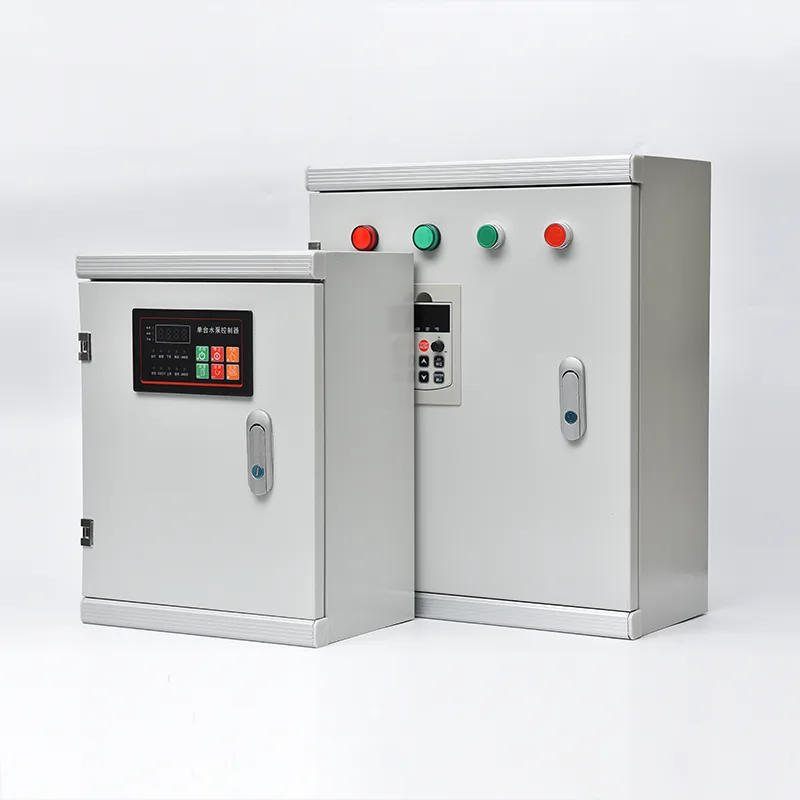

Als professioneller Hersteller in China möchte Csivei Ihnen einen hochwertigen Motor Control Center Cabinet anbieten, bei dem es sich um eine mehrteilige, von vorne zugängliche Standbaugruppe mit einem horizontalen Sammelschienensystem mit einer Nennleistung von 400 A bis 6300 A und einer Kurzschlussfestigkeit von bis zu 100 kA handelt. Jeder vertikale Abschnitt nimmt ausfahrbare oder feste Funktionseinheiten auf: DOL-, Stern-Dreieck-, Softstarter- oder VFD-Motorstarter sowie Einspeiseschalter und Steuerstrommodule. Mit ausfahrbaren Einheiten kann ein defekter Starter innerhalb von Minuten isoliert, ausgebaut und ausgetauscht werden, ohne dass das gesamte MCC abgeschaltet wird. Die interne Trennung ist in Form 2, Form 3 oder Form 4 gemäß IEC 61439 verfügbar und trennt Sammelschienen von Funktionseinheiten und Anschlüssen. Motorstromkreise sind für die Typ-2-Koordination gemäß IEC 60947-4-1 ausgelegt und stellen sicher, dass nach einem Motorkurzschlussfehler keine Schäden an Starterkomponenten entstehen. Die Kommunikation über Profibus, Profinet, Modbus RTU/TCP oder Ethernet/IP überträgt Motorstatus, Strom, Betriebsstunden, Energie und Diagnosen an das DCS oder SCADA der Anlage. Das Gehäuse aus verzinktem Stahl mit pulverbeschichteter Oberfläche ist IP42 bis IP55-zertifiziert und eignet sich für elektrische Innenräume und staubige Industrieumgebungen.
Überall dort, wo Dutzende oder Hunderte von Motoren von einem zentralen Ort aus zuverlässig mit Strom versorgt, geschützt und gesteuert werden müssen, bildet das Solar Pump Control System das strukturierte, modulare Rückgrat für die industrielle Stromverteilung.
Kommunale und industrielle Wasseraufbereitungsanlagen verfügen über umfangreiche Motorflotten – Rohwasseransaugpumpen, Belüftungsgebläse, Klärantriebe, Schlammhandhabung, Chemikaliendosierpumpen und Hochhub-Verteilungspumpen – oft mit über hundert Motoren an einem einzigen Standort. Ein Motor Control Center fasst alle Motorstarter und Antriebe in einem oder mehreren zentral gelegenen MCC-Räumen zusammen, wobei jede Funktionseinheit einem bestimmten Motor zugeordnet ist. Standardisierte schubladenartige Startereinheiten für Pumpen und Gebläse ermöglichen den Ausbau und Austausch einer defekten Einheit innerhalb von Minuten und stellen so die Kontinuität des Behandlungsprozesses wieder her. Durch die Integration in das SCADA-System der Anlage über redundante Kommunikationsnetzwerke erhalten Bediener bei jedem Antrieb Echtzeit-Motorstatus, Betriebsstunden und Energieverbrauch.
Raffinerien, Gasverarbeitungsanlagen und petrochemische Komplexe arbeiten in Gefahrenbereichen mit strengen Sicherheitsanforderungen. MCC-Schalttafeln für diese Umgebungen werden typischerweise in unter Druck stehenden oder gespülten Elektroräumen entfernt von Prozessbereichen installiert. Motorkreisläufe sind für kritische rotierende Geräte konzipiert – Rohölpumpen, Produkttransferpumpen, Kühlwasserumwälzpumpen, Lamellenkühlermotoren und Gaskompressoren. Die interne Trennung der Form 3 oder Form 4 trennt jede Motorstartereinheit von den Hauptsammelschienen und benachbarten Einheiten und verhindert so die Ausbreitung eines internen Lichtbogenfehlers in einem Starter auf andere. Explosionsgeschützte Motorschutzrelais und zertifizierte strombegrenzende Sicherungen sorgen für eine sichere Trennung von Motoren in klassifizierten Zonen.
Wärme- und Wasserkraftwerke sind auf MCCs angewiesen, um motorbetriebene Hilfssysteme zu verwalten, die für die Erzeugung unerlässlich sind – Kesselspeisepumpen, Kondensatorkühlwasserpumpen, Zwangs- und Saugzugventilatoren, Förderbänder für Kohle und Heizölpumpen. Die hohe Kurzschlussfestigkeit des MCC (typischerweise 65 kA bis 100 kA) ist in Kraftwerks-Hilfsplatinen von entscheidender Bedeutung, wo der Fehlerpegel vom Stations-Hilfstransformator schwerwiegend sein kann. Redundante Einspeiseabschnitte mit automatischer Netzumschaltung unterstützen den kritischen Strombedarf der Anlage bei Schwarzstart und Geräteabschaltung.
Kupfer-, Gold-, Eisenerz- und Kohleverarbeitungsanlagen verlassen sich auf MCCs, um Brecher, Mahlwerke, Flotationszellen, Eindickerantriebe, Fördersysteme und Schlammpumpen zu steuern – Geräte, die häufig unter hoher Last starten und in staubigen, nassen Umgebungen arbeiten. Das MCC-Gehäuse verfügt über einen verbesserten Staub- und Feuchtigkeitsschutz (IP54/IP55) und verfügt häufig über interne Antikondensationsheizungen für Installationen in unbeheizten Verarbeitungsgebäuden. Motorschutzrelais mit fortschrittlicher thermischer Modellierung stellen sicher, dass große Mühlen- und Brechermotoren bei Prozessüberlastungen nicht unnötig abgeschaltet werden.
Kontinuierliche Prozessindustrien wie Papierfabriken und Stahlwalzwerke betreiben Hunderte von Motoren in langen Produktionslinien, wobei ein Motorausfall möglicherweise die gesamte Linie zum Stillstand bringt. MCC-Schalttafeln in diesen Einrichtungen enthalten ausfahrbare Startereinheiten, die eine Wartung des Motorstromkreises ermöglichen, ohne den gesamten MCC-Bereich abzuschalten – die Einheit wird einfach isoliert, herausgezogen und durch eine Ersatzeinheit ersetzt, während die Hauptsammelschienen unter Spannung bleiben. Die Feldbuskommunikation von jeder Startereinheit zum DCS ermöglicht eine detaillierte Motordiagnose, die einen geplanten Austausch vor einem unerwarteten Ausfall ermöglicht.
Flughäfen, Kongresszentren und große Gewerbekomplexe nutzen MCCs, um die Steuerung aller HVAC-Motorlasten zu zentralisieren – Kältemaschinen, Kühltürme, Kühlwasserpumpen, Lüftungsgeräte und Rauchabzugsventilatoren. Die Integration in das Gebäudemanagementsystem ermöglicht Betriebswechsel, Nachtabsenkung und energieoptimierte Steuerung der gesamten Motorflotte von einem einzigen Kontrollraum aus.
Der Motor Control Center Cabinet ist eine typgeprüfte Niederspannungs-Schaltanlage, die für eine sichere, modulare Motorsteuerung mit Schwerpunkt auf Betriebszeit, Personenschutz und Wartbarkeit entwickelt wurde.
Der MCC besteht aus einem mehrteiligen, bodenstehenden Rahmen aus gefalteten und verschraubten verzinkten Stahlprofilen, wobei jeder Abschnitt typischerweise 600 mm, 800 mm oder 1000 mm breit ist. Die horizontale Hauptsammelschiene verläuft über die gesamte Länge des MCC in einem speziellen oberen oder hinteren Fach, besteht aus verzinntem Kupfer oder Aluminium und ist für den Nenndauerstrom (400 A bis 6300 A) ausgelegt. Sammelschienenverbindungen werden mit Belleville-Scheiben verschraubt und angezogen, um die Kontaktkraft auch bei Temperaturwechsel aufrechtzuerhalten. Die vertikale Sammelschiene in jedem Abschnitt verteilt den Strom über steckbare Federkontakte auf die einzelnen Funktionseinheiten, sodass keine Kabelverbindungen zwischen der Sammelschiene und jeder Startereinheit erforderlich sind. Die durch Typprüfungen verifizierte Kurzschlussfestigkeit stellt sicher, dass das Sammelschienensystem und seine Halterungen den elektromagnetischen Kräften eines Fehlers ohne Verformung oder Kontakttrennung standhalten können.
Motorstartereinheiten sind in fester (verschraubter) oder ausfahrbarer (Schubladentyp) Konfiguration erhältlich. Ausfahrbare Einheiten sind das Standardangebot für kritische Prozesse. Sie ermöglichen es, einen Starter innerhalb von Minuten elektrisch zu isolieren, mechanisch auf Führungsschienen herauszuziehen und durch einen Ersatz zu ersetzen – ohne den gesamten MCC-Bereich abzuschalten. Jede ausfahrbare Einheit enthält einen Kompaktleistungsschalter oder einen Lasttrennschalter mit Sicherung, ein Einschaltschütz, ein elektronisches Überlastrelais, eine Steuerstromkreissicherung und eine gerätespezifische Steuerklemmenleiste. Verriegelungsmechanismen stellen sicher, dass das Gerät nur in der AUS-Position herausgezogen werden kann und nicht unter Last wieder eingesetzt werden kann. Durch die mechanische Codierung wird verhindert, dass ein Gerät einer Nennleistung in einen Steckplatz eingesetzt wird, der für eine andere Nennleistung vorgesehen ist. Bei VFD- oder Softstarter-Einheiten sind die größere Gehäusetiefe und die verbesserte Belüftung in das Schubladenformat integriert.
Jeder Motorstromkreis ist für die Typ-2-Koordination gemäß IEC 60947-4-1 ausgelegt. Bei einem Motorklemmen-Kurzschlussfehler leiten der Leistungsschalter oder die Sicherungen den Fehlerstrom ab, ohne dass das Schütz oder Überlastrelais beschädigt wird, abgesehen von einer leichten Kontaktverschweißung, die ersatzlos trennbar ist. Dies ist für die Prozessverfügbarkeit von entscheidender Bedeutung – ein Motorkurzschluss erfordert keinen Austausch des Starters. Der Überlastschutz verwendet elektronische Relais mit wählbaren Auslöseklassen (Klasse 10, 20, 30), Phasenausfall, Stromunsymmetrie und Erdschlusserkennung. Motorschutzrelais mit Modbus- oder Profibus-Schnittstellen versorgen das DCS mit detaillierten thermischen Zustandsdaten, Startsperrsignalen und Warnungen zur vorausschauenden Wartung.
Der MCC ist mit zunehmender interner Unterteilung gemäß IEC 61439-1/2 erhältlich. Formbewertungen:
● Form 2: Funktionseinheiten, die von den Sammelschienen getrennt sind, aber die Klemmen können sich denselben Raum wie die Einheit teilen
● Form 3: alle Funktionseinheiten voneinander und von Sammelschienen getrennt; Klemmen sind von den Sammelschienen getrennt, aber nicht unbedingt voneinander. Dies ist die Standardspezifikation für Industrieanlagen.
● Form 4: vollständige Trennung von Sammelschienen, Funktionseinheiten und Klemmen – jeweils in einem eigenen Fach. Dies ist für hochkritische Anwendungen in der Öl- und Gasindustrie oder anderen gefährlichen Industrien spezifiziert.
Die Eindämmung von Störlichtbögen ist darauf ausgelegt, die Lichtbogenenergie durch Druckentlastungsöffnungen an der Oberseite des Gehäuses vom Bediener wegzuleiten und wurde, sofern angegeben, unter Störlichtbogenbedingungen gemäß IEC 61641 getestet. Verschlussklappen an Sammelschienenanschlüssen schließen sich automatisch, wenn ein Einschub herausgenommen wird, und verhindern so einen versehentlichen Kontakt mit stromführenden Sammelschienen.
Ein spezielles Steuerfach innerhalb jeder Startereinheit oder über den Funktionseinheiten beherbergt SPS-Remote-I/O, Kommunikations-Gateways, Zwischenrelais und Rangierklemmen. Motorlauf-, Stopp-, Fehler- und Statusrückmeldungen werden über Feldbus (Profibus DP, Profinet, Modbus RTU/TCP, Ethernet/IP, DeviceNet) an das DCS übertragen. Intelligente Motormanagement-Relais in jeder Einheit messen kontinuierlich Motorstrom, Spannung, Leistung, Energie und Phasengleichgewicht und übertragen diese Daten an die Asset-Management- oder Predictive-Maintenance-Plattform der Anlage. Dies ermöglicht es dem Bediener, sich verschlechternde Motorzustände – erhöhte Lagerreibung, Laufradverschleiß oder Wicklungsverschlechterung – zu erkennen, bevor sie zu einer ungeplanten Störung führen.
Das standardmäßige MCC-Gehäuse besteht aus 2,0 mm starkem verzinktem Stahlblech mit Pulverbeschichtung und erreicht so den IP42-Schutz, der für elektrische Innenräume geeignet ist. Für staubige Industrieumgebungen – Bergwerke, Zementwerke, Holzverarbeitung – sorgen IP54- oder IP55-Gehäuse mit gefilterter Belüftung oder Luft-Luft-Wärmetauschern für die interne Kühlung und verhindern gleichzeitig den Ausschluss von Partikeln in der Luft. Für Außeninstallationen sind IP65-Gehäuse mit thermostatisch gesteuerten Antikondensationsheizungen, Regendächern und Edelstahlbeschlägen erhältlich. In tropischen Umgebungen verhindern konform beschichtete Leiterplatten und versiegelte Anschlüsse eine durch Feuchtigkeit verursachte Kriechstrombildung.
Jedes MCC-Panel durchläuft ein definiertes Werksabnahmetestprogramm: Messung des Stromschienendurchgangs und des Isolationswiderstands; Primär- und Sekundärinjektionsprüfung von Schutzrelais; Schütz-, Starter- und Verriegelungsfunktionssimulation; Prüfung des Einsetzens und Herausziehens von ausfahrbaren Einheiten; und Verifizierung von Kommunikationsnetzwerken. Mit jedem MCC wird ein vollständiger FAT-Bericht zusammen mit einzeiligen Diagrammen, Layoutzeichnungen und Bedienungsanleitungen geliefert. Der MCC wurde gemäß IEC 61439-1/2 entwickelt, hergestellt und getestet, mit CE-Kennzeichnung und optionalen UL-, UKCA- oder anderen regionalen Zertifizierungen.
Die werkseitig entwickelte MCC-Panel-Lösung wurde aufgrund ihrer nachgewiesenen Fähigkeit, alle Anforderungen zu erfüllen, ausgewählt:
● Standardisierte ausfahrbare Startereinheiten (bis zu 250 A) ermöglichten den schnellen Austausch jedes Motorstarters, ohne den gesamten MCC-Bereich stromlos zu machen
● Der koordinierte Motorschutz vom Typ 2 stellte sicher, dass Motorkurzschlussfehler behoben werden konnten, ohne dass die Starterkomponenten beschädigt wurden
● Das für 65 kA ausgelegte Sammelschienensystem mit Lichtbogenschutz und interner Trennung Form 3 sorgte für das erforderliche Sicherheitsniveau
● Intelligente Motormanagement-Relais mit Profibus DP-Kommunikation in jeder Startereinheit übermittelten Echtzeit-Motordaten an das SCADA – Strom, Leistung, Betriebsstunden, Anzahl der Starts, genutzte Wärmekapazität und Energieverbrauch – und ermöglichten so eine vorausschauende Wartungsplanung
● Die Mehrabschnittsreihe umfasst integrierte Luftleistungsschaltereingänge, VFD-Abschnitte für die Belüftungsgebläse, Sanftanlaufabschnitte für große Pumpen und standardmäßige ausfahrbare Starterabschnitte für allgemeine Motorlasten – alles innerhalb eines gemeinsamen Sammelschienensystems
F1: Was ist der Unterschied zwischen einem Solarpumpen-Steuerungssystem und einem Standardverteiler?
Eine Verteilertafel verteilt den Strom in erster Linie über Sicherungen oder Schutzschalter an die Endstromkreise, integriert jedoch normalerweise keinen Motorstart oder eine Motorsteuerung. Ein Motor Control Center vereint Motorstarter (Schütze, Überlastschalter und Antriebe), Motorschutz und Steuerungsintelligenz in einer einzigen strukturierten Baugruppe – jede Funktionseinheit ist speziell für eine Motorlast konzipiert und nicht nur ein allgemeiner Schaltkreis. MCCs bieten außerdem die Möglichkeit, ausfahrbare Einheiten auszufahren, die Sammelschienen zu trennen und umfassende Kommunikationsfunktionen für das Motormanagement zu bieten, die in Verteilertafeln nicht zu finden sind.
F2: Wie viele Motoren kann ein Solarpumpen-Steuerungssystem aufnehmen?
Die Anzahl hängt von der Abschnittsanzahl und der Einheitsgröße ab. Ein einzelner vertikaler Abschnitt bietet je nach Nennleistung typischerweise Platz für 4 bis 12 Motorstarter. Eine mehrteilige MCC-Reihe kann 50, 100 oder mehr Motoren aufnehmen. Unsere Anwendungstechniker optimieren das Layout basierend auf Ihrer Motorenliste und den Standortbeschränkungen.
F3: Was ist der Vorteil von ausfahrbaren Einheiten gegenüber festen Einheiten?
Ausfahrbare (Schubladen-)Einheiten ermöglichen es, einen defekten Starter zu isolieren, physisch aus dem MCC herauszuziehen und durch einen Ersatz zu ersetzen – alles innerhalb von Minuten und ohne den gesamten MCC-Bereich abzuschalten. Die Hauptsammelschienen bleiben unter Spannung und andere Motorstromkreise bleiben in Betrieb. Dies ist von entscheidender Bedeutung für kontinuierliche Prozessindustrien, in denen ungeplante Ausfallzeiten an einem Motor nicht kaskadieren dürfen. Feste Einheiten sind kostengünstiger, erfordern jedoch, dass der MCC-Abschnitt zum Austausch des Starters stromlos geschaltet wird.
F4: Was bedeuten die Trennungen nach Form 2, Form 3 und Form 4?
Diese beziehen sich auf den Grad der internen Unterteilung gemäß IEC 61439-1/2. Form 2 trennt Funktionseinheiten von Stromschienen. Form 3 fügt eine Trennung zwischen einzelnen Funktionseinheiten hinzu. Form 4 trennt zusätzlich Terminals untereinander und von anderen Funktionseinheiten. Höhere Formen sorgen für mehr Sicherheit bei der Wartung und dämmen Störlichtbögen wirksamer ein, sind aber teurer. Basierend auf Ihrer Betriebs- und Wartungsphilosophie empfehlen wir Ihnen das passende Formular.
F5: Welche Kurzschlussfestigkeit benötige ich für mein MCC?
Dies wird durch den voraussichtlichen Fehlerstrom am Anschlusspunkt des MCC bestimmt, der von der kVA-Leistung des vorgeschalteten Transformators, der Impedanz und der Kabelimpedanz abhängt. Typische Industrieinstallationen erfordern 50 kA oder 65 kA bei 400 V. Hilfsplatinen in Kraftwerken und großen Prozessanlagen benötigen möglicherweise 80 kA oder 100 kA. Wir analysieren Ihre Anlagendaten und legen die korrekte Bewertung fest.
F6: Wie kommuniziert das MCC mit unserem DCS- oder SCADA-System?
Jede Motorstartereinheit oder Gerätegruppe verfügt über eine Kommunikationsschnittstelle – typischerweise Profibus DP, Profinet, Modbus RTU/TCP oder Ethernet/IP – die eine Verbindung zu Ihrem Anlagensteuerungsnetzwerk herstellt. Motorstatus (läuft, gestoppt, ausgelöst), Strom, Energie und Diagnosedaten werden kontinuierlich übertragen. Das DCS kann Motoren aus der Ferne starten/stoppen und Alarmbenachrichtigungen empfangen.
F7: Kann das MCC in Zukunft erweitert werden?
Ja. Das MCC ist für die Erweiterbarkeit an beiden Enden der Produktreihe konzipiert. Wir empfehlen, bei der Erstbestellung Ersatz-Vertikalabschnitte oder Ersatz-Einheitssteckplätze einzubeziehen, wenn zukünftige Motorerweiterungen geplant sind. Die Erweiterung eines vorhandenen MCC erfordert die Anpassung der Nennleistung und des Designs der ursprünglichen Sammelschiene. Daher ist es für die Kompatibilität wichtig, den Originalhersteller beizubehalten.
F8: Welche Wartung erfordert ein MCC-Panel?
Die empfohlene Wartung umfasst: jährliche Wärmebilduntersuchung der Sammelschienenverbindungen und Anschlusspunkte; Funktionsprüfung von Einschubverriegelungen und Verschlussmechanismen; Überprüfung der Einstellungen des Schutzrelais und der Auslösefunktionen; Reinigung von Lüftungsfiltern; und Inspektion von Türdichtungen und -dichtungen. Ein detaillierter Wartungsplan ist in der Bedienungsanleitung enthalten.
