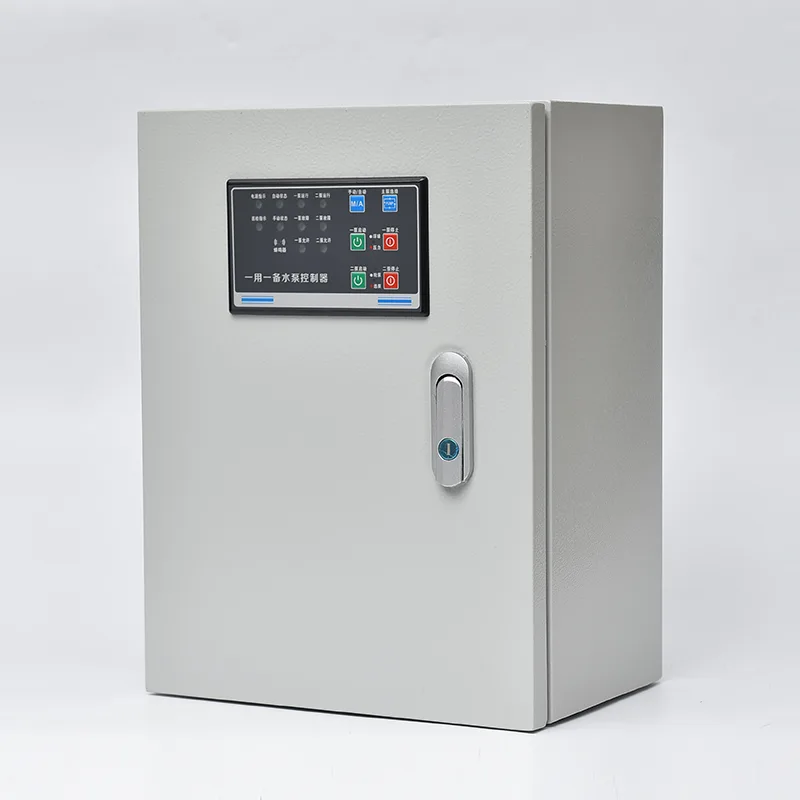

Kaufen Sie ein hochwertiges Bedienfeld für Wasseraufbereitungspumpen vom führenden chinesischen Hersteller CSIVEI. Es integriert Eingangsleistungsschalter, Pumpenschütze oder Softstarter, Überlastrelais, eine programmierbare Logiksteuerung oder eine dedizierte Pumpensteuerung sowie Schnittstellen für Füllstandssensoren in einem einzigen Stand- oder Wandgehäuse. Die Nennleistungen reichen von 0,75 kW bis 250 kW bei 380–480 V dreiphasig. Die Flüssigkeitsstanderkennung akzeptiert Eingaben von Schwimmerschaltern, hydrostatischen Drucktransmittern oder Ultraschallsensoren – die Steuerung startet automatisch die Arbeitspumpe, wenn sich der Sumpf füllt, schaltet eine Hilfspumpe ein, wenn der Zufluss die Kapazität einer Einzelpumpe übersteigt, und aktiviert Alarmausgänge für hohe Füllstände, wenn der Füllstand weiter steigt. Eine automatische Wechselfunktion wechselt die Führungsrolle der Pumpe basierend auf den Betriebsstunden oder jedem Startzyklus und gleicht so den mechanischen Verschleiß aus. Jeder Pumpenkreis ist einzeln gegen Überlast, Kurzschluss, Phasenausfall und Phasenumkehr geschützt. Zusätzliche Schutzfunktionen speziell für den Abwasserbereich – wie die Überwachung von Dichtungslecks, die Überwachung der Lagertemperatur und die Erkennung von Pumpenblockaden mittels Unterstrom- oder Überlastprofilierung – sind integriert, um Probleme zu erkennen, bevor es zu Motorschäden kommt. Ein an der Tür montiertes HMI zeigt den Sumpffüllstand, den Pumpenstatus, die Betriebsstunden und den Fehlerverlauf an. Die Kommunikation über Modbus RTU/TCP oder optionales 4G-Gateway ermöglicht Fernüberwachung und SCADA-Integration. Das Gehäuse besteht aus verzinktem Stahl mit korrosionsbeständiger Pulverbeschichtung und ist gemäß IP55-Standard oder IP65 für die Installation im Freien geeignet.
Von kommunalen Abwasserhebeanlagen bis hin zur industriellen Abwasserbehandlung bietet das Bedienfeld für Wasseraufbereitungspumpen eine automatisierte, unbeaufsichtigte Pumpenverwaltung für die anspruchsvollsten Abwasserumgebungen.
Städtische Abwassernetze sind auf Hebestationen angewiesen, um Abwasser aus tiefliegenden Sammelstellen in Schwerkraftleitungen oder Kläranlagen zu befördern. Das Bedienfeld verwaltet ein bis vier Tauchpumpen in einer Nassbrunnenkonfiguration und passt den Pumpenbetrieb automatisch an, wenn der Zufluss je nach täglichem Nutzungsverhalten variiert. Hochpegelalarmausgänge stellen eine Verbindung zum Telemetriesystem zur zentralen SCADA-Benachrichtigung her, während die Wechselfunktion für einen gleichmäßigen Pumpenverschleiß in der gesamten installierten Flotte sorgt.
In Kläranlagen kümmern sich Pumpstationen um die Rohabwasseraufnahme, den Primärschlammtransfer, die Rückführung von Belebtschlamm und die Ableitung des gereinigten Abwassers. Das Panel verwaltet jedes Pumpenaggregat unabhängig und verfügt über eine integrierte Überwachung auf Dichtungsleckage und Lagertemperatur, die für die Verhinderung von Ausfällen von Tauchmotoren bei Anwendungen im Dauerbetrieb von entscheidender Bedeutung sind. Die Kommunikation mit dem Anlagen-SCADA liefert Echtzeit-Durchfluss-, Energie- und Fehlerdaten.
Lebensmittelverarbeitungs-, Chemie-, Textil- und Bergbaubetriebe erzeugen Abwässer mit Eigenschaften, die herkömmliche Pumpensteuerungen in Frage stellen – korrosive Flüssigkeiten, hoher Feststoffgehalt, erhöhte Temperatur oder faseriges Material. Die Motorschutzprofile des Panels können so eingestellt werden, dass eine Pumpenblockierung frühzeitig erkannt wird und ein automatischer Umkehr- und Wiederholungszyklus eingeleitet wird, um Laufradverstopfungen zu beseitigen, bevor ein Eingreifen des Bedieners erforderlich ist.
Große Büroparks, Einkaufszentren und Wohnanlagen mit mehreren Türmen, deren Betrieb unterhalb des Niveaus der kommunalen Kanalisation liegt, erfordern eine zuverlässige Steuerung der Kellersumpfpumpe. Das Panel bietet einen vollautomatischen Betrieb mit Alarmausgängen für hohe Alarme, die an das Gebäudemanagementsystem angeschlossen sind, sodass kein Risiko einer Abwasserrückstauung in bewohnten Räumen besteht. Seine kompakte Konfiguration zur Wandmontage eignet sich für den begrenzten Platz im Technikraum, wie er in gewerblichen Kellern typisch ist.
Regenwasserstationen, die den Abfluss bei Starkregenereignissen verwalten, sind mit langen Stillstandszeiten konfrontiert, auf die plötzliche, starke Zuflüsse folgen. Das Panel bietet ein Regenmodus-Aktivierungsschema: Wenn ein Sturmauslöser von einem Regenmesser oder einem steigenden Brunnenniveau empfangen wird, gehen alle Pumpen in eine Prioritätsstartsequenz über. Der schnelle Betriebswechsel während ausgedehnter Sturmpumpen verhindert, dass eine einzelne Pumpe die volle Wärmelast tragen kann.
Abwasserpumpstationen in ländlichen oder verstreuten Standorten profitieren von der vollständigen Automatisierungs- und Fernüberwachungsfunktion des Panels. Ein integriertes 4G-Gateway oder eine Funktelemetrieschnittstelle sendet Pumpenstatus, Sumpffüllstand und Alarmdaten an eine zentrale Betriebszentrale. Bediener können Alarme aus der Ferne bestätigen und Auslösungen zurücksetzen, was die Kosten und Verzögerungen bei Besuchen vor Ort an Stationen, die möglicherweise Hunderte von Kilometern voneinander entfernt sind, drastisch reduziert.
Das Bedienfeld für Wasseraufbereitungspumpen kombiniert füllstandsbasierte Pumpensequenzierung, abwasserspezifischen Motorschutz und robuste Umgebungsfestigkeit in einer einzigen, werkseitig getesteten Baugruppe.
Der Controller akzeptiert ein oder mehrere Füllstandssignale von Schwimmerschaltern (diskret, typischerweise vier Stufen: Stopp, Start der Vorlaufpumpe, Start der Nachlaufpumpe, Hochalarm) oder einen kontinuierlichen 4–20-mA-Analogeingang von einem hydrostatischen Drucksender oder Ultraschallsensor. Wenn der Sumpfpegel den Vorlaufstartpunkt erreicht, startet die Betriebspumpe. Wenn der Zufluss die Abflussrate einer Einzelpumpe übersteigt und der Füllstand weiter bis zum Verzögerungsstartpunkt ansteigt, startet die Steuerung eine Hilfspumpe. Wenn der Füllstand den Stopppunkt erreicht, stoppen alle Pumpen. Der Hochwasseralarm wird ausgelöst, wenn der Sumpf einen kritischen Schwellenwert erreicht – ein Hinweis darauf, dass der Zufluss die Pumpkapazität überschreitet oder ein Pumpenausfall vorliegt – und dieses Signal wird als Prioritätsalarm an das Telemetriesystem übertragen. Ein konfigurierbarer Nachlauf-Timer hält die Pumpen nach Erreichen des Stopppunkts kurzzeitig in Betrieb, um die Auslassleitung freizugeben und so das Absetzen von Feststoffen zu verhindern.
Die Steuerung wechselt die Zuweisung der Leitpumpe bei jedem Pumpenzyklus oder auf konfigurierbarer Betriebsstundenbasis. Der Wechsel erfolgt am Stopppunkt – nachdem der aktuelle Zyklus abgeschlossen ist, übernimmt die nächste Pumpe in Folge die Führung. Wenn die Führungspumpe während des Betriebs nicht startet oder abschaltet, bestimmt die Steuerung automatisch die nächste verfügbare Pumpe als Führungspumpe und startet sie sofort, während die fehlerhafte Pumpe gesperrt und ein Alarm ausgelöst wird. Diese automatische Umstellung gewährleistet einen kontinuierlichen Stationsbetrieb ohne Bedienereingriff.
Über den standardmäßigen Überlast- und Kurzschlussschutz hinaus verfügt das Panel über Schutzfunktionen, die auf die Fehlermodi von Abwassertauchpumpen zugeschnitten sind. Zur Erkennung von Dichtungslecks wird ein Leitfähigkeitssensor in der Ölkammer oder im Dichtungshohlraum der Pumpe eingesetzt. Wenn ein Eindringen von Wasser erkannt wird, löst das Panel einen Alarm aus – so kann eine Wartungsplanung durchgeführt werden, bevor die Motorwicklung beeinträchtigt wird – und kann so konfiguriert werden, dass die Pumpe abgeschaltet wird, wenn die Leckage einen kritischen Schwellenwert erreicht. Die Lagertemperaturüberwachung akzeptiert PTC-Thermistor- oder PT100-Eingänge, die in den Pumpenmotor integriert sind. Übertemperatur löst je nach Schweregrad entweder einen Alarm oder eine Abschaltung aus. Der Pumpenblockierungsschutz nutzt die Motorstromprofilierung: Wenn die Steuerung einen plötzlichen Abfall des Stroms unter den normalen Betriebsbereich feststellt, der auf ein blockiertes oder blockiertes Lauflicht des Laufrads hinweist, leitet sie einen konfigurierbaren Umkehr- und Wiederholungszyklus ein (einen oder mehrere kurze Rückwärtsfahrtläufe, um das Hindernis zu beseitigen), bevor sie einen Alarm auslöst.
Das Panel passt die Startmethode an die Größe des Pumpenmotors und die Versorgungsbeschränkungen vor Ort an. Der Direktstart eignet sich für kleinere Pumpen bis ca. 7,5 kW. Der Stern-Dreieck-Anlauf reduziert den Anlaufstrom bei Pumpen mittlerer Leistung. Sanftanlasser sind für größere Pumpen vorgesehen, bei denen ein Einbruch der Versorgungsspannung kontrolliert werden muss und ein Zuschlagen des Rückschlagventils durch plötzliches Anlaufen vermieden werden muss. VFDs werden dort eingesetzt, wo ein Betrieb mit variabler Drehzahl erforderlich ist – beispielsweise um die Pumpengeschwindigkeit an den Zufluss anzupassen, um ein konstantes Nasswasserniveau aufrechtzuerhalten, anstatt zwischen festen Ein- und Ausschaltpunkten zu wechseln.
Ein spezieller Steuertransformator liefert 24 VAC oder 24 VDC für die Steuerung, HMI, Sensoren und Alarmkreise – vollständig isoliert vom Motorstrompfad. Not-Aus-Taster an der Schalttafeltür unterbrechen die Stromversorgung der Pumpe mechanisch. Eine externe Sicherheitsverriegelungsschleife akzeptiert Eingaben von der Nassbrunnen-Gaserkennung, Türverriegelungen am Eingang der Pumpstation und thermischen Schutz von allen vorgeschalteten Geräten.
Ein an der Tür montiertes Textdisplay oder ein Farb-Touchscreen liefern Echtzeit-Sumpffüllstand, Pumpenstatus, Betriebsstunden, Startanzahl, Motorstrom und aktive Alarme mit zeitgestempeltem Fehlerverlauf. Die Schnittstelle unterstützt die manuelle Pumpensteuerung für Wartungszwecke mit automatischer Wiederherstellung nach einer konfigurierbaren Zeitüberschreitung, um eine versehentliche manuelle Sperrung zu verhindern. Die Parametereinstellung – Niveausollwerte, Nachlauftimer, Wechselmodus – ist passwortgeschützt.
Standard-RS485-Modbus-RTU verbindet sich mit Telemetrieeinheiten der Pumpstation. Ein optionales 4G- oder Ethernet-Cloud-Gateway bietet direkten Web- und Smartphone-Zugriff auf Pumpenstatus, Füllstandsdaten, Energieverbrauch und Alarm-Push-Benachrichtigungen. Ein Trockenkontakt-Alarmausgang für jeden Pumpenfehler und den allgemeinen Hochstandszustand ist in der Regel fest mit dem Telemetriesystem verbunden und hat Vorrang vor jedem netzwerkbasierten Alarm.
Abwasserpumpstationen weisen eine korrosive Atmosphäre auf – Schwefelwasserstoff, Feuchtigkeit und in einigen Fällen chemische Dämpfe. Das Gehäuse besteht aus verzinktem Stahl mit einer chemikalienbeständigen Pulverbeschichtung. IP55 ist Standard; Für Außen- oder freiliegende Installationen ist IP65 mit abgedichteter Kabeleinführung über Klemmverschraubungen spezifiziert. Lüftungsfilter verwenden Aktivkohlemedien, wenn die H₂S-Exposition erheblich ist. Alle internen Metallteile sind plattiert oder aus Edelstahl, und die Leiterplatten sind konform gegen Feuchtigkeit und korrosive Gase beschichtet.
F1: Welche Niveausensoren kann das Panel akzeptieren und wie viele Niveaus steuert es?
Das Panel akzeptiert Schwimmerschalter (normalerweise vier diskrete Niveaus), hydrostatische Drucktransmitter (4–20 mA) oder Ultraschallsensoren. Bei diskreten Schwimmern sind die Steuerebenen Stopp, Start der Führungspumpe, Start der Nachlaufpumpe und Hochalarm. Bei einem analogen Sensor werden diese Sollwerte direkt in der Steuerung programmiert, was eine größere Flexibilität und Ferneinstellbarkeit bietet.
F2: Wie geht das Panel mit Pumpenverstopfungen durch Lumpen und Feststoffe um?
Der Controller überwacht kontinuierlich den Motorstrom. Wenn der Strom deutlich unter das normale Pumpband fällt, erkennt die Steuerung eine wahrscheinliche Blockade und leitet eine automatische Umkehr- und Wiederholungssequenz ein. Die Pumpe wird kurz rückwärts laufen gelassen, um das Hindernis zu lösen, und dann wieder vorwärts gestartet. Wenn der Versuch erfolgreich ist und sich der Strom normalisiert, wird der Betrieb fortgesetzt. Wenn die Blockierung nach der konfigurierten Anzahl von Versuchen weiterhin besteht, wird die Pumpe gesperrt und ein Alarm generiert.
F3: Was passiert, wenn die Betriebspumpe während des Betriebs ausfällt?
Die Steuerung markiert die ausgefallene Pumpe sofort als nicht verfügbar, wählt die nächste verfügbare Pumpe in der Rotationssequenz aus, startet sie und löst einen Fehleralarm aus. Diese automatische Umschaltung sorgt dafür, dass das Pumpen ohne Verzögerung fortgesetzt wird. Die fehlerhafte Pumpe bleibt gesperrt, bis der Alarm bestätigt und der Fehler behoben wird.
F4: Wie funktioniert der Wechsel und kann ich ihn auf eine betriebsstundenbasierte Rotation einstellen?
Der Wechsel ändert, welche Pumpe nach jedem vollständigen Pumpenzyklus oder nach einem konfigurierbaren Betriebsstundenschwellenwert die Leitung übernimmt. Die betriebsstundenbasierte Rotation gleicht den mechanischen Verschleiß und die Lebensdauer der Dichtungen bei allen Pumpen aus. Der Wechsel erfolgt am Haltepunkt, wenn der Sammelbehälter leer ist, so dass während des Wechsels keine Gefahr von Hochwasserereignissen besteht.
F5: Welche Kommunikations- und Fernalarmoptionen sind enthalten?
Das Panel bietet: spannungsfreie Relaiskontakte für Sammelalarm, Hochstandsalarm und Einzelpumpenfehler (für festverdrahtete Telemetrieverbindung); RS485 Modbus RTU als Standard für lokale SCADA- oder RTU-Integration; und optionales 4G-Cloud-Gateway für direkten Fernzugriff über Webbrowser oder Smartphone-App, mit Push-Benachrichtigungsalarmen.
F6: Kann das Panel mit einem Notstromgenerator betrieben werden?
Ja. Die Pumpensequenzierung und die Softstarter oder Stern-Dreieck-Starter des Panels begrenzen den Einschaltstrom, sodass ein Generator Pumpen im Rahmen seiner Kapazität starten kann. Ein optionales Generatoreingangssignal kann die Anzahl der Pumpen reduzieren, die bei Notstromversorgung gleichzeitig laufen dürfen, und so eine Generatorüberlastung verhindern.
F7: Welche Wartung erfordert das Panel?
Monatliche Sichtprüfung der Türdichtungen, Lüftungsfilter und des inneren Zustands. Vierteljährliche Überprüfung der Leistungsanschlüsse und des Schützzustands. Jährliche Funktionsprüfung der Niveaueingänge, des Hochwasseralarms, der Wechsellogik und der Sicherheitsvorrichtungen. Die Korrosionsschutzmaßnahmen des Panels sollten in aggressiven Umgebungen jährlich überprüft werden. Schütze sind die primär zu wartenden Teile, wobei die Austauschintervalle von der Pumpenzyklushäufigkeit abhängen.
Eine regionale Wasserbehörde im Vereinigten Königreich betrieb über 40 Abwasserhebestationen in ländlichen und vorstädtischen Gebieten, sammelte Abwasser aus kleinen Gemeinden und pumpte es zu zentralen Kläranlagen. Viele Stationen waren 15 bis 25 Jahre alt und verfügten über veraltete Bedienfelder mit einfacher Schwimmerschalter-Relaislogik. Die Behörde war mit steigenden Anfahrtskosten bei Pumpenverstopfungen und -ausfällen, einem Mangel an Transparenz über den Stationsstatus zwischen den geplanten Inspektionen und zunehmenden Schwierigkeiten bei der Beschaffung von Ersatzteilen konfrontiert.
Die vorhandenen relaisbasierten Panels boten keine Fernüberwachung, keine Erkennung von Pumpenblockaden und keinen automatischen Wechsel – jede Station betrieb eine einzelne Pumpe mit einem manuellen Standby-Modus, der einen physischen Besuch zur Umstellung erforderte. Verstopfungen an der Betriebspumpe blieben unentdeckt, bis auch die Standby-Pumpe alarmierte, was zu Notrufen und gelegentlichen Abwasseraustritten führte. Die Stationen waren über 1.500 Quadratkilometer verteilt, was die reaktive Wartung sowohl langsam als auch kostspielig machte.
Als die Behörde eine Modernisierung des Steuerungssystems plante, mussten die neuen Panels ohne bauliche Veränderungen in die bestehenden oberirdischen Kioske passen, mit vorhandenen Schwimmerschaltern und neuen Ultraschall-Füllstandssensoren verbunden sein und über das bestehende Telemetrienetzwerk der Behörde kommunizieren – eine Mischung aus UHF-Funk und GPRS, die neben Modbus-Daten auch einfache Trockenkontakt-Alarmausgänge erforderte. Die Spezifikation erforderte außerdem einen automatischen Wechsel, eine Blockierungserkennung und eine Überwachung auf Dichtungslecks.
Die werksgefertigte Panellösung erfüllt alle Anforderungen in einem einzigen Paket. Die Paneele wurden genau auf die Montageabmessungen der Kiosk-Rückwandplatinen abgestimmt, sodass keine baulichen Arbeiten erforderlich waren. Der Controller akzeptierte sowohl vorhandene Schwimmerschaltereingänge als auch neue 4–20-mA-Ultraschallsignale, sodass Stationen schrittweise aufgerüstet werden konnten.
Als entscheidend erwies sich die Erkennung einer Pumpenblockade. Frühe Versuche an drei Stationen ergaben, dass es sich bei vielen Blockierungsmeldungen tatsächlich um zeitweise auftretende Probleme handelte, die sich von selbst lösten – die automatische Umkehr- und Wiederholungssequenz des Panels löste diese Probleme ohne Eingreifen des Bedieners. Lediglich anhaltende Blockaden lösten einen Alarm aus. Bei der Dichtungsleckageüberwachung wurde während der Inbetriebnahme das Eindringen von Feuchtigkeit in zwei Pumpen festgestellt, was einen vorbeugenden Lageraustausch ermöglichte, bevor die Pumpen in den regulären Betrieb übergingen.
Die Alarmausgänge wurden so konfiguriert, dass sie direkt mit den vorhandenen UHF-Telemetrie-Außenstationen der Behörde verbunden sind. In Kombination mit den dem SCADA-Team zur Verfügung stehenden Modbus-Daten konnte die Behörde sowohl einfache Fehlerbenachrichtigungen als auch detaillierte Stationsanalysen durchführen.
Vierzig vorgefertigte Paneele, konfiguriert für Doppelpumpstationen (1,5 kW bis 15 kW), wurden innerhalb von vier Monaten hergestellt und getestet und vom Elektroteam der Behörde nach einem standardisierten Inbetriebnahmeverfahren installiert. Zu den Panels gehörten Softstarter für Pumpen mit 7,5 kW und mehr, Eingänge zur Überwachung von Dichtungslecks und Lagertemperatur, Blockierungserkennungslogik sowie Kompatibilität von Schwimmer- und Ultraschallfüllständen. Im Rahmen einer schrittweisen Einführung wurden sechs Stationen pro Monat modernisiert, wobei das gesamte Netzwerk in weniger als acht Monaten fertiggestellt wurde.
● Notfallpumpeneinsätze wurden innerhalb des ersten Jahres um etwa 60 % reduziert, was auf die automatische Rückwärts- und Wiederholungsversuche zur Beseitigung kleinerer Verstopfungen und die frühzeitige Warnung durch die Dichtungsleckageüberwachung zurückzuführen ist, die eine geplante Wartung ermöglicht.
● Pumpenwechsel ausgeglichene Betriebsstunden zwischen Betriebs- und Standby-Pumpen zum ersten Mal an den meisten Stationen, wodurch die Wartungsintervalle für Gleitringdichtungen und Lager verlängert werden.
● Das SCADA-Team erlangte in Echtzeit Einblick in die Sumpffüllstände, den Pumpenstatus und die Betriebsstunden an allen 40 Stationen und ersetzte damit die frühere Abhängigkeit von wöchentlichen physischen Inspektionen.
● Betreiber berichteten, dass die standardisierte Schalttafelanordnung an allen Stationen die Fehlersuche erheblich vereinfachte, da jeder Techniker genau wusste, wo sich jede Komponente und jedes Terminal befand.
● Die Behörde hat seitdem die gleiche Panel-Spezifikation für weitere 15 Stationen im Rahmen eines Netzwerkerweiterungsprogramms übernommen.
